| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-112.5/4.16 |
| एमओक्यू: | 1यूनिट |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

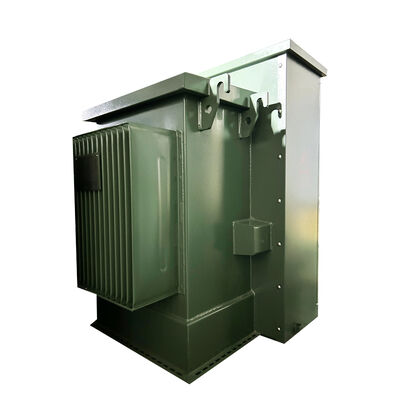

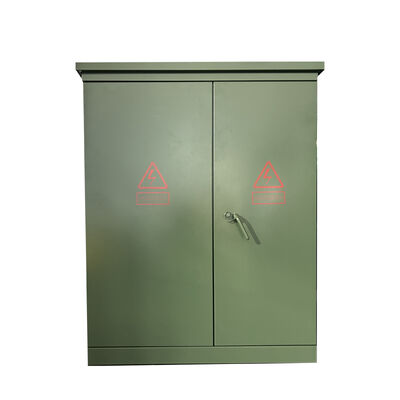

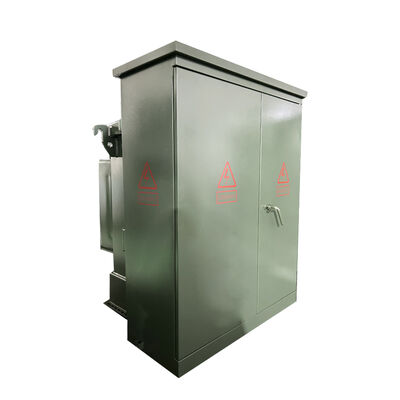

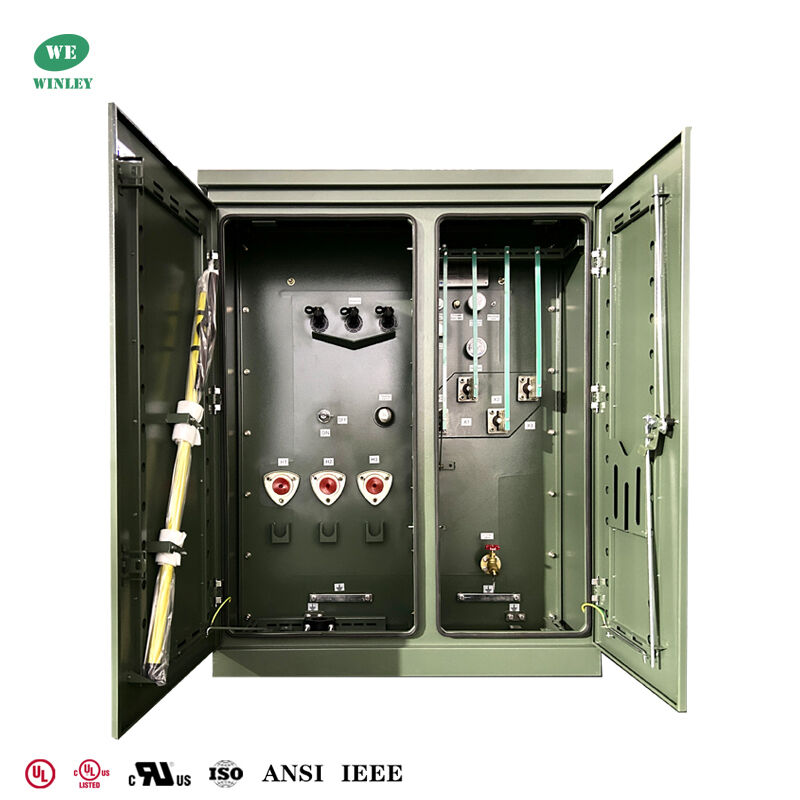

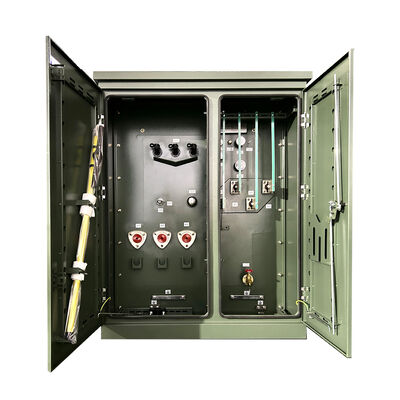

112.5kva तीन-फेज पैड माउंटेड ट्रांसफॉर्मर 4160V से 208V तेल से भरा वितरण ट्रांसफॉर्मर पैड माउंटUL/CUL प्रमाणित
यह तीन-फेज पैड-माउंटेड ट्रांसफॉर्मर एक डिब्बे-प्रकार, तरल-भरे विन्यास की सुविधा देता है, जिसे विशेष रूप से रेडियल फीड अनुप्रयोगों के लिए डिज़ाइन किया गया है। 112.5 KVA की रेटेड क्षमता के साथ, यह 60 हर्ट्ज की आवृत्ति पर संचालित होता है, जिसमें Dyn1 वेक्टर समूह, 4160V प्राथमिक वोल्टेज और 208Y/120V द्वितीयक वोल्टेज है - जो वाणिज्यिक और औद्योगिक परिदृश्यों की बिजली वितरण आवश्यकताओं से मेल खाने के लिए आदर्श है।
हमें क्यों चुनें
WINLEY तरल-भरे तीन-फेज पैड-माउंटेड ट्रांसफॉर्मर की एक पूरी लाइन प्रदान करता है जो ANSI®/IEEE® मानकों को पूरा करते हैं और UL/cUL प्रमाणन प्राप्त कर चुके हैं। 34.5 kV तक के वोल्टेज और 5,000 kVA तक की रेटिंग के साथ, ये ट्रांसफॉर्मर सबस्टेशनों और औद्योगिक बिजली प्रणालियों जैसे उच्च-वोल्टेज और बड़ी-क्षमता वाले अनुप्रयोगों के लिए उपयुक्त हैं। उनका तेल-निमज्जित डिज़ाइन उच्च-भार, उच्च-वोल्टेज परिदृश्यों में बेहतर प्रदर्शन और स्थिरता सुनिश्चित करता है।
UL प्रमाण पत्र cUL प्रमाण पत्र
मुख्य डेटा
| ट्रांसफॉर्मर का प्रकार | पैड माउंटेड, डिब्बे-प्रकार |
| ट्रांसफॉर्मर विन्यास | तरल भरा पैड माउंटेड |
| ट्रांसफॉर्मर फीड प्रकार | रेडियल फीड |
| फेज | तीन फेज |
| क्षमता | 112.5 KVA |
| वेक्टर समूह | Dyn1 |
| प्राथमिक वोल्टेज | 4160V |
| द्वितीयक वोल्टेज | 208Y/120 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान वृद्धि | 55/65°C |
| शीतलन वर्ग | ONAN; स्व-शीतलन |
| दक्षता मानक(एस) | DOE 2016 मानकों को पूरा करता है, ANSI/IEEE मानकों को पूरा करता है |
| वाइंडिंग सामग्री | कॉपर |
| नो लोड लॉस (वाट में)) | +/- 260W |
| पूर्ण लोड लॉस (वाट में) 100% पर | +/- 1,300W |
तकनीकी चित्र
अनुप्रयोग
एसविशिष्टता
| रेटेड पावर (KVA) |
उच्च वोल्टेज (KV) |
निम्न वोल्टेज (V) |
नो-लोड लॉस (W) |
ऑन-लोड लॉस (W) |
ऊंचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वज़न (किलोग्राम) |
वज़न (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
|
