| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-50/13.85 |
| एमओक्यू: | 1यूनिट |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

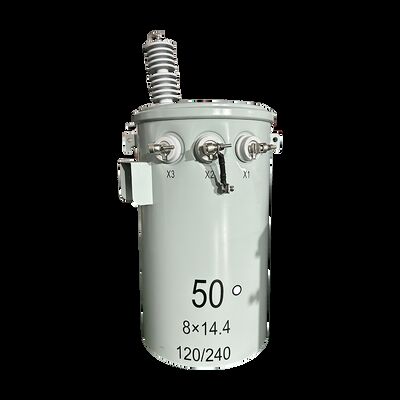

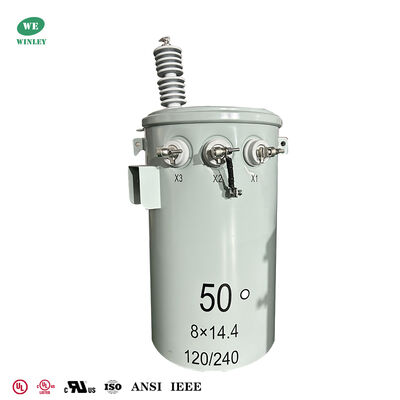

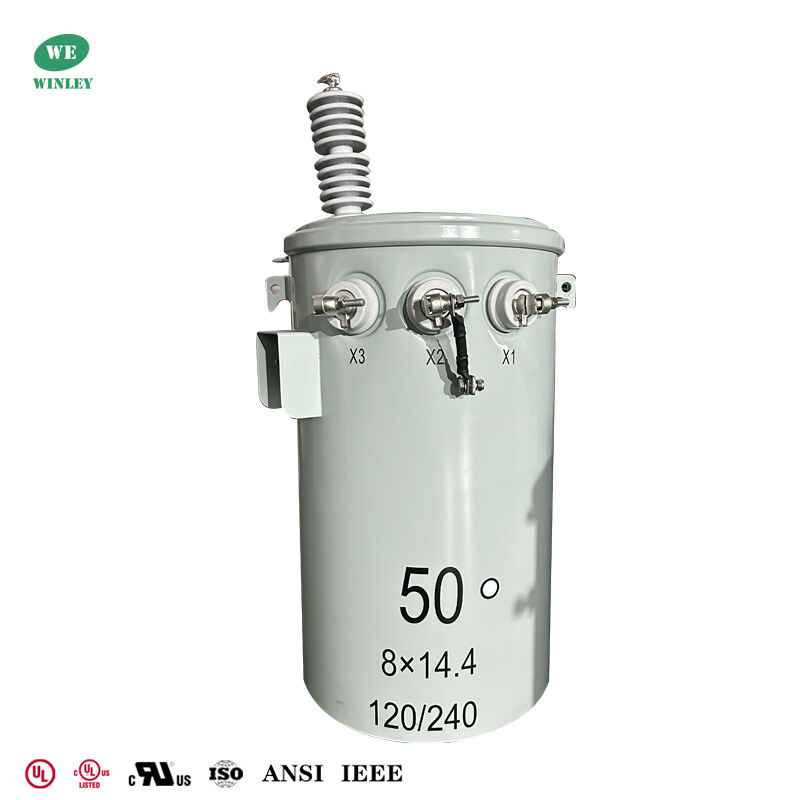

CSA 2.2 802 मानक 50kva पोल माउंटेड ट्रांसफॉर्मर ऑयल टाइप 13856V से 120v cUL प्रमाणित पावर पोल ट्रांसफॉर्मर
CSA C2.2-06/CSA 802 मानक ट्रांसफॉर्मर डिजाइन, संचालन और परीक्षण के सभी पहलुओं को कवर करते हैं ताकि सुरक्षित, कुशल प्रदर्शन सुनिश्चित किया जा सके, विशेष रूप से ऊर्जा नुकसान को कम करने और पर्यावरणीय नियमों को पूरा करने पर जोर दिया जाता है।
विंले इलेक्ट्रिक के सिंगल-फेज पोल-माउंटेड ट्रांसफॉर्मर पूरी तरह से CSA आवश्यकताओं का अनुपालन करते हैं और UL और cUL प्रमाणित हैं। वे मजबूत ओवरलोड क्षमता, निरंतर संचालन के लिए उच्च विश्वसनीयता और आसान रखरखाव प्रदान करते हैं।
UL प्रमाणन cUL प्रमाणन

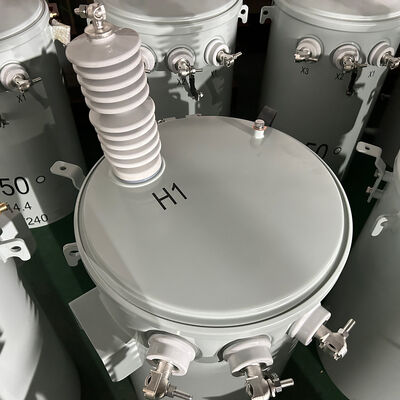

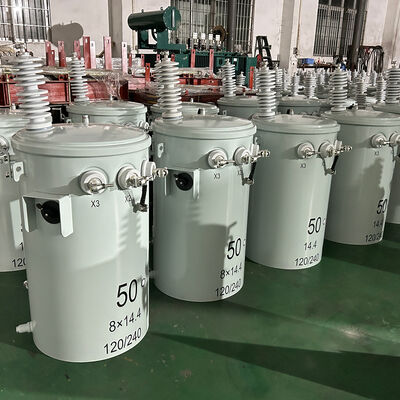

फैक्टरी उत्पाद तस्वीरें
मुख्य डेटा
| नहीं। | आइटम | यूनिट | विशिष्टता | टिप्पणी |
| 1 | प्रकार | ~ | पोल माउंटेड | पारंपरिक प्रकार |
| 2 | रेटेड क्षमता | kVA | 50 | |
| 3 | फेज की संख्या | ~ | सिंगल फेज | |
| 4 | प्राथमिक वोल्टेज | V | 13856GrdY/8000 | ग्राउंडेड वाई |
| 5 | माध्यमिक वोल्टेज | V | 120/240 | |
| 6 | वेक्टर समूह | ~ | Ii6 | |
| 7 | टैपिंग प्रकार | ~ | ऑफ-सर्किट टैपिंग | |
| 8 | टैपिंग रेंज | % | ±2*2.5 | |
| 9 | शीतलन विधि | ~ | ONAN | |
| 10 | रेटेड आवृत्ति | Hz | 60 | |
| 11 | इन्सुलेशन वर्ग | ~ | A(105℃) | |
| 12 | तापमान वृद्धि | K | 65 | |
| 13 | वाइंडिंग सामग्री | ~ | एल्यूमीनियम/एल्यूमीनियम | |
| 14 | कोर सामग्री | ~ | सिलिकॉन स्टील | |
| 15 | इन्सुलेशन तरल पदार्थ | ~ | मिनरल ऑयल | |
| 16 | आयाम | मिमी | 625*730*1150 | केवल संदर्भ के लिए |
| 17 | वजन | किलोग्राम | 320 | |
| 18 | सेवा की स्थिति | ~ | आउटडोर | |
| 19 | समुद्र तल | मी | ≤1000 | |
| 20 | मानक | ~ | CSA C2.2-06/CSA 802 |
चित्रकारी
वितरण ट्रांसफॉर्मर के लिए CSA मानकों के मुख्य लाभ
विशेष विवरण
| 10kva-333kva सिंगल-फेज तेल में डूबा ट्रांसफॉर्मर | ||||||
| रेटेड कैपेसिटी (kVA) | उच्च | निम्न वोल्टेज (v) | कनेक्शन प्रतीक | मानक | शॉर्ट-सर्किट प्रतिबाधा (%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
|
