ट्रांसफार्मर पैड माउंट थ्री फेज 2500kva 480V से 480V ऑयल इमर्स्ड आइसोलेशन ट्रांसफार्मर
विन्ली इलेक्ट्रिक का थ्री-फेज 2500kVA 480V-से-480V पैड-माउंटेड ऑयल-इमर्स्ड आइसोलेशन ट्रांसफार्मर। आधुनिक पावर सिस्टम की कठोर मांगों को पूरा करने के लिए तैयार किया गया, यह ट्रांसफार्मर ऑयल-इमर्स्ड तकनीक के अनूठे लाभों को मजबूत आइसोलेशन प्रदर्शन के साथ जोड़ता है - यह सब विन्ली इलेक्ट्रिक के UL/cUL प्रमाणन द्वारा समर्थित है।

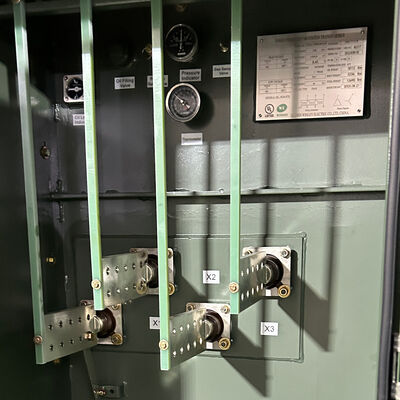

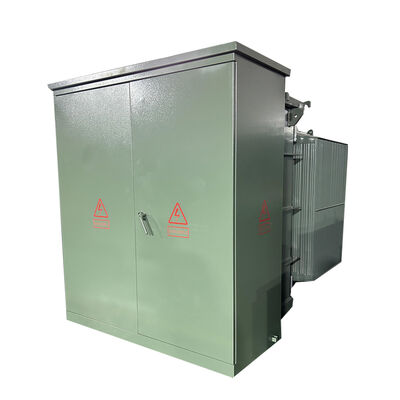

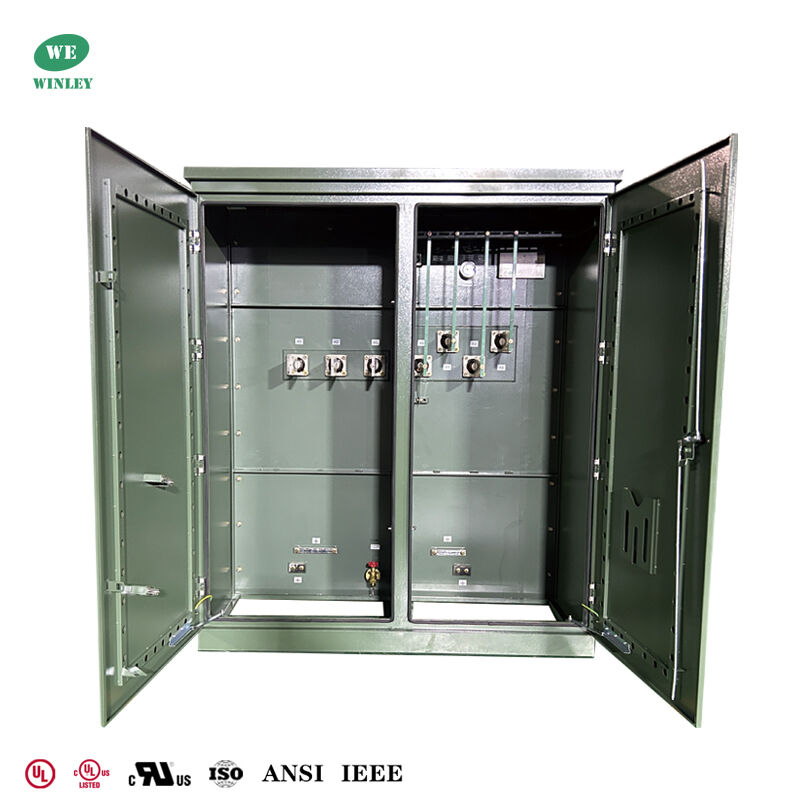

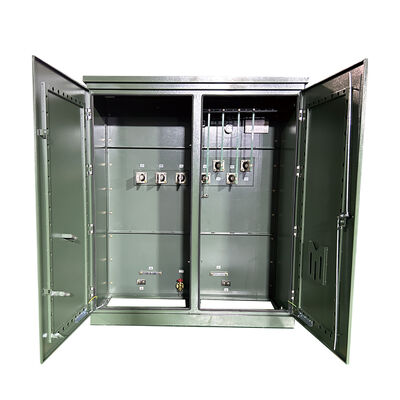

उत्पाद तस्वीरें

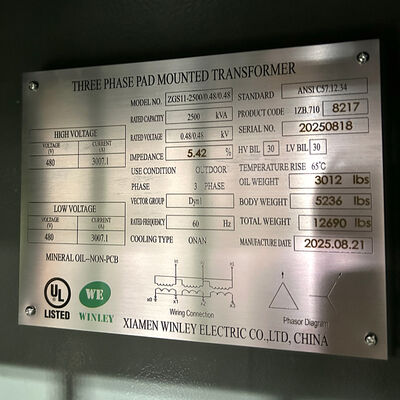

मुख्य डेटा
| नहीं। | आइटम | यूनिट | आवश्यकता |
| 1 | प्रकार | ~ | तेल में डूबा हुआ, पैड माउंटेड |
| 2 | रेटेड क्षमता | kVA | 2500 |
| 3 | फेज की संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | V | 480 |
| 5 | माध्यमिक वोल्टेज | V | 480Y/277 |
| 6 | शीतलन विधि | ~ | ONAN |
| 7 | रेटेड आवृत्ति | Hz | 60 |
| 8 | वेक्टर समूह | ~ | Dyn1 |
| 9 | इन्सुलेशन वर्ग | ~ | A |
| 10 | तापमान वृद्धि | K | 65 |
| 11 | बाधा | % | 5.75 |
| 12 | वाइंडिंग सामग्री | ~ | एल्यूमीनियम |
| 13 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 14 | इन्सुलेशन तरल पदार्थ सामग्री | ~ | मिनरल ऑयल |
| 15 | सेवा की स्थिति | ~ | बाहरी |
| 16 | समुद्र तल | M | ≤1000 |
| 17 | मानक | ~ | IEEE ANSI C57.12.00 |
तकनीकी चित्र
मुख्य लाभ: तेल-इमर्स्ड आइसोलेशन तकनीक की ताकत
1. उन्नत आइसोलेशन: उपकरण और कर्मियों की सुरक्षा
इस ट्रांसफार्मर के केंद्र में इसकी असाधारण आइसोलेशन क्षमता है, जो एक सटीक विद्युत चुम्बकीय डिजाइन द्वारा संभव है जो इनपुट और आउटपुट सर्किट के बीच एक पूर्ण विद्युत बाधा बनाता है। यह पावर सिस्टम में तीन महत्वपूर्ण दर्द बिंदुओं को संबोधित करता है:
2. तेल-इमर्स्ड कूलिंग: दक्षता और दीर्घायु संयुक्त
इस ट्रांसफार्मर में तेल-इमर्स्ड तकनीक में विन्ली इलेक्ट्रिक की दशकों की विशेषज्ञता चमकती है, जो ऐसे लाभ प्रदान करती है जो इसे ड्राई-टाइप विकल्पों से अलग करते हैं:
एसपेसिफिकेशन
| रेटेड पावर (KVA) |
उच्च वोल्टेज (KV) |
निम्न वोल्टेज (V) |
नो-लोड लॉस (W) |
ऑन-लोड लॉस (W) |
ऊंचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वज़न (किलो) |
वज़न (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
|
