| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-1500/0.48 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$100000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |
1500kva थ्री फेज पैड माउंटेड ट्रांसफॉर्मर तेल भरा लो वोल्टेज 480V से 240V लाइव फ्रंट इलेक्ट्रिकल पावर ट्रांसफॉर्मर
यह 1500 kVA, तीन-चरण, पैड-माउंटेड तेल-इमर्सड ट्रांसफॉर्मर को उत्तरी अमेरिकी IEEE/ANSI मानकों के अनुसार 480 V प्राथमिक और 416Y/240 V द्वितीयक के साथ डिज़ाइन किया गया है। इसमें FR3 अग्निरोधी एस्टर तेल और तांबे की वाइंडिंग हैं।

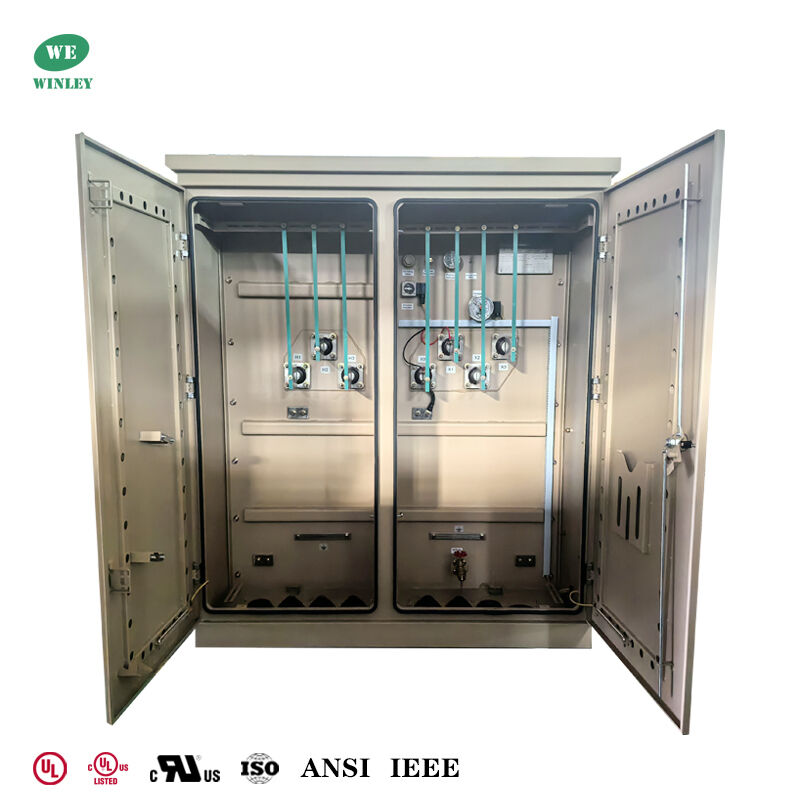

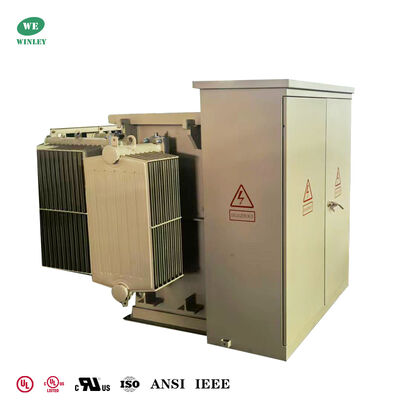

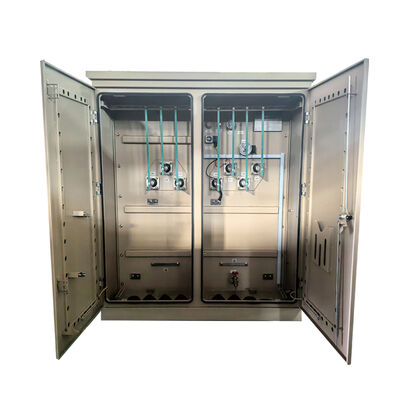

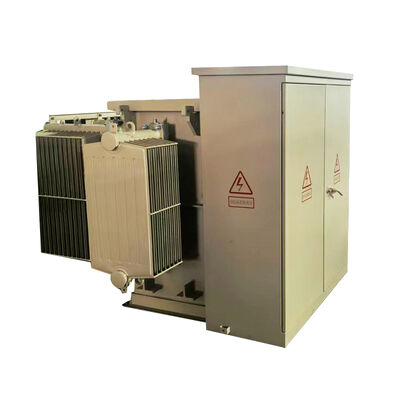

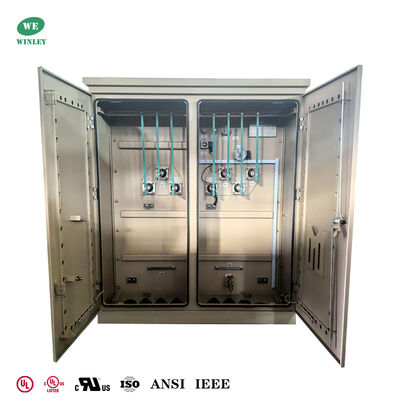

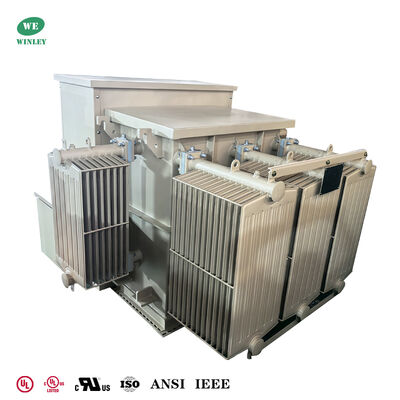

उत्पाद फ़ैक्टरी फ़ोटो
विन्ले इलेक्ट्रिक के उत्तरी अमेरिकी बाज़ार के लिए तीन-चरण ट्रांसफॉर्मर UL और cUL प्रमाणित हैं, जो व्यापक क्षेत्रीय अनुभव द्वारा समर्थित विश्वसनीय, उच्च-गुणवत्ता वाले बिजली समाधान प्रदान करते हैं।
तकनीकी चित्र
थ्री फेज पैड माउंटेड ट्रांसफॉर्मर ट्रांसफॉर्मर के उच्च वोल्टेज साइड पर लोड स्विच और फ्यूज को ट्रांसफॉर्मर के कोर और वाइंडिंग के साथ एक ही तेल टैंक में डुबो देता है, जिसमें उन्नत संरचना, विश्वसनीय प्रदर्शन, ऊर्जा बचत और खपत में कमी, लचीला उपयोग, मजबूत अनुकूलन क्षमता और किफायती लाभ हैं।
मुख्य डेटा
| नहीं। | आइटम | यूनिट | आवश्यकता |
| 1 | प्रकार | ~ | तेल में डूबा हुआ, पैड माउंटेड |
| 2 | रेटेड क्षमता | kVA | 1500 |
| 3 | चरणों की संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | V | 480 |

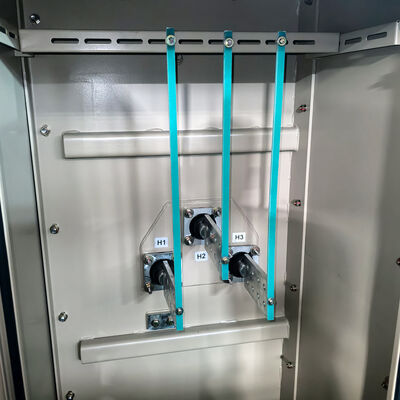

| 5 | प्राथमिक बुशिंग | ~ | (3) 8-छेद फावड़ा |
| 6 | माध्यमिक वोल्टेज | V | 416Y/240 |

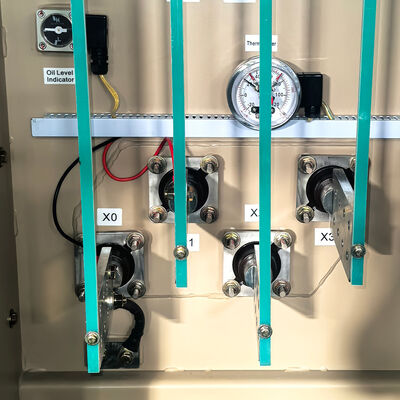

| 7 | माध्यमिक बुशिंग | (4) 8-छेद फावड़ा | |
| 8 | शीतलन विधि | ~ | KNAN |
| 9 | रेटेड आवृत्ति | Hz | 60 |
| 10 | वेक्टर समूह | ~ | Dyn1 |
| 11 | इन्सुलेशन वर्ग | ~ | A |
| 12 | तापमान वृद्धि | K | 65 |
| 13 | इन्सुलेशन तरल पदार्थ सामग्री | ~ | FR3 तेल |
| 14 | सेवा की स्थिति | ~ | बाहरी |
| 15 | मानक | ~ | IEEE ANSI C57.12.00 |
मानक सुविधाएँ
• 60 हर्ट्ज संचालन।
• 65°C औसत वाइंडिंग वृद्धि।
• रेडियल और लूप फीड व्यवस्था।
• HV टर्मिनलों का डेड और लाइव फ्रंट प्रकार।
• HV BIL 45 – 150 kV (डेड फ्रंट) 200 kV (लाइव फ्रंट)।
• LV BIL 30 – 60 kV।
• कम वोल्टेज दरवाजे का तीन-बिंदु लैचिंग।
• उच्च-वोल्टेज दरवाजा, जिसे केवल कम-वोल्टेज दरवाजा खोलने के बाद ही खोला जा सकता है।
• कठोर स्टील विभाजन।
• ट्रांसफॉर्मर टैंक कवर से बेस तक वेल्डेड।
• स्थायी नेमप्लेट।
• एक-इंच NPT पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक-इंच ड्रेन वाल्व और सैंपलर।
• स्वचालित दबाव-राहत वाल्व (35 SCFM)।
• (2) 2.5% पूर्ण क्षमता टैप के साथ टैप परिवर्तक नाममात्र से ऊपर और नीचे।
• ट्रांसफॉर्मर टैंक कवर में एक 10”x18” (या 14”x25”) हाथ का छेद।
• जैतून-हरा रंग चित्रित।
• नवीनतम ANSI मानकों के अनुसार डिज़ाइन, निर्मित और परीक्षण किया गया
विनिर्देश
| रेटेड पावर (KVA) |
उच्च वोल्टेज (KV) |
निम्न वोल्टेज (V) |
नो-लोड लॉस (W) |
ऑन-लोड लॉस (W) |
ऊंचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वज़न (किलो) |
वज़न (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
|
