| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-1500/35 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |
| नहीं. | विशेष विवरण | इकाई | विनिर्देश |
|---|---|---|---|

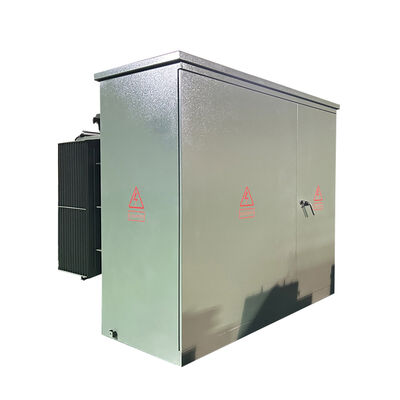

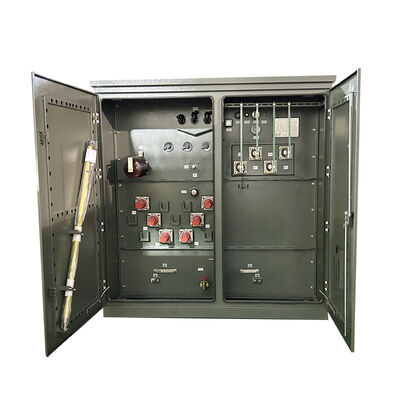

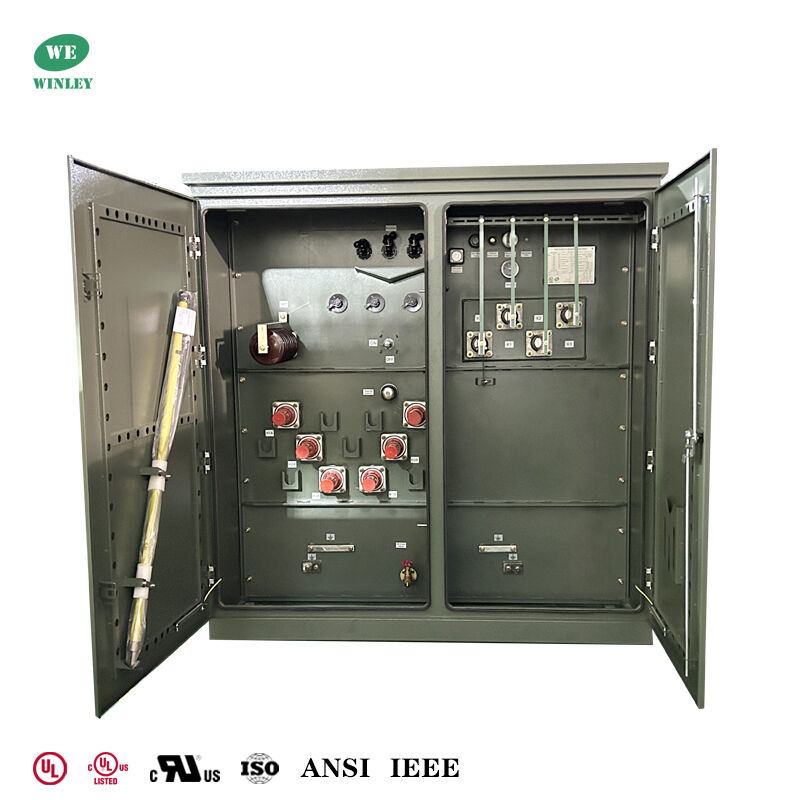

| 1 | प्रकार | ~ | पैड माउंट, लूप फ़ीड |
| 2 | नामित क्षमता | केवीए | 1500 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | वी | 34500 |

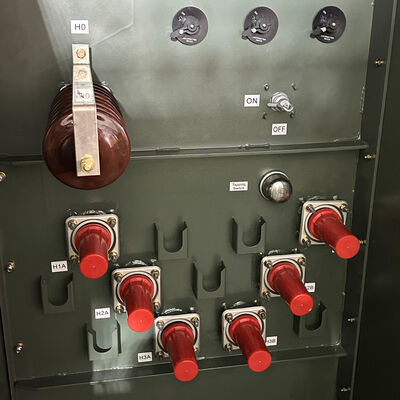

| 4 | प्राथमिक बुशिंग | ~ | (6) 35KV वर्ग 200A तांबा 1 टुकड़ा बुशिंग + (1) H0 पोर्सिलेन बुशिंग |
| 4 | बिल | केवी | 150 |
| 5 | माध्यमिक वोल्टेज | वी | 208Y/120 |
| 5 | द्वितीयक बुशिंग | ~ | (4) 10 छेद वाला पैड |
| 5 | बिल | केवी | 30 |
| 6 | टैपिंग प्रकार | ~ | बंद सर्किट |
| 7 | टैपिंग रेंज | वी | 36200, 35360, 34500, 33640, 33000, 32175, 31350 |
| 8 | शीतलन विधि | ~ | ओएनएएन |
| 9 | नामित आवृत्ति | हर्ज | 60 |
| 10 | वेक्टर समूह | ~ | डायन1 |
| 11 | इन्सुलेशन वर्ग | ~ | ए |
| 12 | तापमान में वृद्धि | °C | 65/60 (वाइंडिंग/टॉप ऑयल) |
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | ऊंचाई (मिमी) | गहराई (मिमी) | चौड़ाई (मिमी) | वजन (किलो) | वजन (पाउंड) |
|---|---|---|---|---|---|---|---|---|---|
| 75 केवीए | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य | 277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 | 180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | ऊपर के समान | ऊपर के समान | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 |
| 300 केवीए | ऊपर के समान | ऊपर के समान | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 |
| 500 केवीए | ऊपर के समान | ऊपर के समान | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 |
| 750 केवीए | ऊपर के समान | ऊपर के समान | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 |
| 1000 केवीए | ऊपर के समान | ऊपर के समान | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 |
| 1500 केवीए | ऊपर के समान | ऊपर के समान | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 |
| 2000 केवीए | ऊपर के समान | ऊपर के समान | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 |
| 2500 केवीए | ऊपर के समान | ऊपर के समान | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 |
| 3000 केवीए | ऊपर के समान | ऊपर के समान | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 |
| 3735KVA | ऊपर के समान | ऊपर के समान | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
|
