| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-100/34.5 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

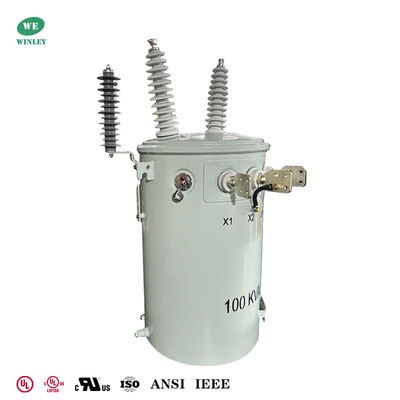

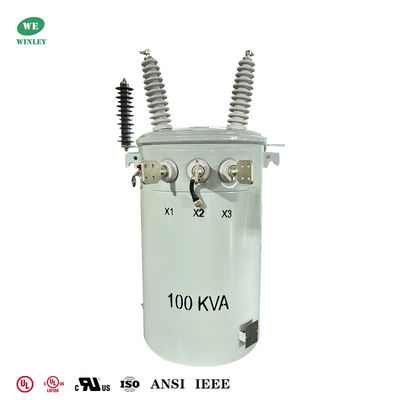

पावर पोल ट्रांसफॉर्मर 100 केवीए 34.5केवी से 120वी डुअल वाइंडिंग ऑयल से भरा डिस्ट्रीब्यूशन ट्रांसफॉर्मर
अवलोकन
विन्ले 100 केवीए ओवरहेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर एक पोल-माउंटेड, लिक्विड-फिल्ड, सिंगल-फेज यूनिट है जिसे ओवरहेड नेटवर्क में विश्वसनीय, कुशल वितरण के लिए डिज़ाइन किया गया है। उद्योग मानकों और डीओई दक्षता आवश्यकताओं के अनुसार निर्मित, यह ट्रांसफॉर्मर आवासीय, वाणिज्यिक और हल्के औद्योगिक वितरण, विरासत इकाइयों के रेट्रोफिट प्रतिस्थापन और नई निर्माण के लिए आदर्श है जहां कॉम्पैक्ट, टिकाऊ पोल-माउंट समाधानों की आवश्यकता होती है।
विन्ले मैन्युफैक्चरिंग और डिलीवरी क्षमता
UL/cUL प्रमाणित उत्पाद लाइन: विन्ले के सिंगल-फेज डिस्ट्रीब्यूशन ट्रांसफॉर्मर (10–333 केवीए, 34.5 केवी तक)।
मल्टी-स्टैंडर्ड डिज़ाइन: उत्पादों को डीओई 2016, IEEE, ANSI, CSA, IEC, NEMA और अन्य लागू मानकों को पूरा करने या उससे अधिक होने के लिए इंजीनियर किया गया है।
उत्पादन और डिलीवरी क्षमता: मासिक डिलीवरी क्षमता 800 से अधिक यूनिट है; विन्यास और ऑर्डर आकार के आधार पर 4 सप्ताह के भीतर मानक त्वरित डिलीवरी उपलब्ध है।
मुख्य डेटा
| ट्रांसफॉर्मर का प्रकार | ओवरहेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर, कन्वेंशनल टाइप |
| फेज | सिंगल फेज |
| क्षमता | 100 केवीए |
| प्राथमिक वोल्टेज | 34500GrdY/19920 |
| प्राथमिक बीआईएल | 125 केवी |
| माध्यमिक वोल्टेज | 120/240V |
| माध्यमिक वोल्टेज क्लास | 1.2 केवी क्लास |
| माध्यमिक फेजर | डुअल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान वृद्धि | 65°C |
| इंसुलेशन रेटिंग | क्लास ई |
| कूलिंग क्लास | केएनएएन; सेल्फ-कूल्ड |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, ANSI/IEEE मानकों को पूरा करता है |
| वाइंडिंग सामग्री | कॉपर |
| एम्बिएंट तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 51 डीबीए |
| दक्षता | 99.00% |
| नो लोड लॉस (वाट में) | +/- 268W |
| फुल लोड लॉस (वाट में) | +/- 1,095W |
चित्र
इस यूनिट को क्यों चुनें
उच्च दक्षता: कम परिचालन नुकसान जीवनचक्र ऊर्जा लागत को कम करते हैं और डीओई आवश्यकताओं को पूरा करते हैं।
टिकाऊ निर्माण: लंबे समय तक सेवा जीवन के लिए गुणवत्ता वाली सामग्री (कॉपर वाइंडिंग, जीओ स्टील कोर, जंग प्रतिरोधी टैंक)।
फ़ील्ड-फ्रेंडली: बाहरी टैप हैंडल, हटाने योग्य टॉप कवर, आंतरिक तेल स्तर मार्किंग, ड्रेन पोर्ट और ग्राउंडिंग प्रावधान स्थापना और रखरखाव को सरल बनाते हैं।
प्रमाणित और अनुपालक: यूएल/सीयूएल प्रमाणन के साथ-साथ व्यापक मानक अनुपालन उपयोगिताओं और ठेकेदारों के लिए विश्वास प्रदान करता है।
तेजी से उपलब्धता: मजबूत उत्पादन क्षमता और त्वरित-टर्न डिलीवरी परियोजना के समय को कम करती है।
विशेष विवरण
| 10kva-333kva सिंगल-फेज तेल में डूबा ट्रांसफॉर्मर | ||||||
| रेटेड कैपेसिटी(kVA) | उच्च | निम्न वोल्टेज(v) | कनेक्शन प्रतीक | मानक | शॉर्ट-सर्किट प्रतिबाधा(%) | दक्षता |
| वोल्टेज(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
|
