| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-250/22.86 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

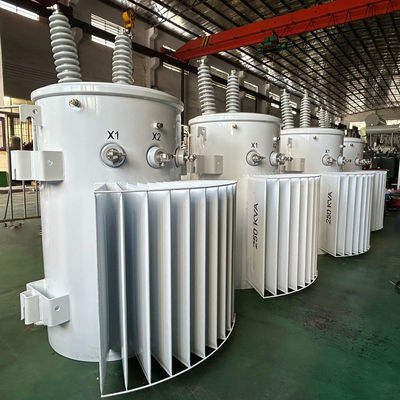

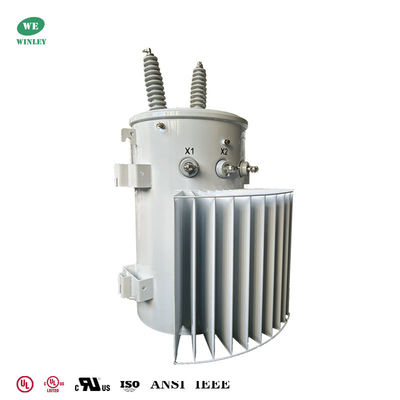

250kva सिंगल फेज पोल माउंटेड ट्रांसफॉर्मर 304 एसएस टैंक 22860Grdy से 480V तेल में डूबा हुआ पावर डिस्ट्रीब्यूशन ट्रांसफॉर्मर UL/cUL लिस्टेड
WINLEY इलेक्ट्रिक ओवरहेड यूटिलिटी सिस्टम के लिए सिंगल-फेज पोल-टाइप डिस्ट्रीब्यूशन ट्रांसफॉर्मर की एक पूरी लाइन डिजाइन और निर्माण करता है। विश्वसनीय शक्ति और लंबे समय तक सेवा जीवन के लिए निर्मित, यह 250 kVA पोल-माउंटेड ट्रांसफॉर्मर उच्च क्षमता को उद्योग-अग्रणी सुरक्षा, दक्षता और संक्षारण प्रतिरोध के साथ जोड़ता है - अब सुनिश्चित अनुपालन और क्षेत्र आत्मविश्वास के लिए आधिकारिक UL प्रमाणन द्वारा प्रबलित है।
पोल माउंटेड ट्रांसफॉर्मरमुख्य डेटा
| ट्रांसफॉर्मर का प्रकार | पोल माउंटेड ट्रांसफॉर्मर |
| चरण | सिंगल फेज |
| क्षमता | 250 KVA |
| प्राथमिक वोल्टेज | 22860GrdY/13200 |
| माध्यमिक वोल्टेज | 277/480V |
| आवृत्ति | 60 हर्ट्ज |
| तापमान वृद्धि | 65°C |
| इंसुलेशन रेटिंग | क्लास ई इंसुलेशन - 120°C, 248°F |
| कूलिंग क्लास | ONAN; सेल्फ-कूल्ड |
| दक्षता मानक | DOE 2016 मानकों को पूरा करता है, CSA मानकों को पूरा करता है ANSI/IEEE मानकों को पूरा करता है |
| वाइंडिंग सामग्री | कॉपर |
| एम्बिएंट तापमान रेटिंग | 40°C |
| एम्बिएंट ऑपरेटिंग तापमान रेंज | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 55 dBA |
| टैंक सामग्री | 304 स्टेनलेस स्टील |
| दक्षता | 99.20% |
| नो लोड लॉस (वाट में) | +/- 680W |
| फुल लोड लॉस (वाट में) | +/- 2,755W |
तकनीकी चित्र
कुंजीफायदे
पोल माउंटेड ट्रांसफॉर्मर प्रमाणपत्र
पोल माउंटेड ट्रांसफॉर्मरविशेष विवरण
| 10kva-333kva सिंगल-फेज तेल में डूबा हुआ ट्रांसफॉर्मर | ||||||
| रेटेड कैपेसिटी (kVA) | उच्च | निम्न वोल्टेज (v) | कनेक्शन प्रतीक | मानक | शॉर्ट-सर्किट प्रतिबाधा (%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
|
