| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-50/4.16 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

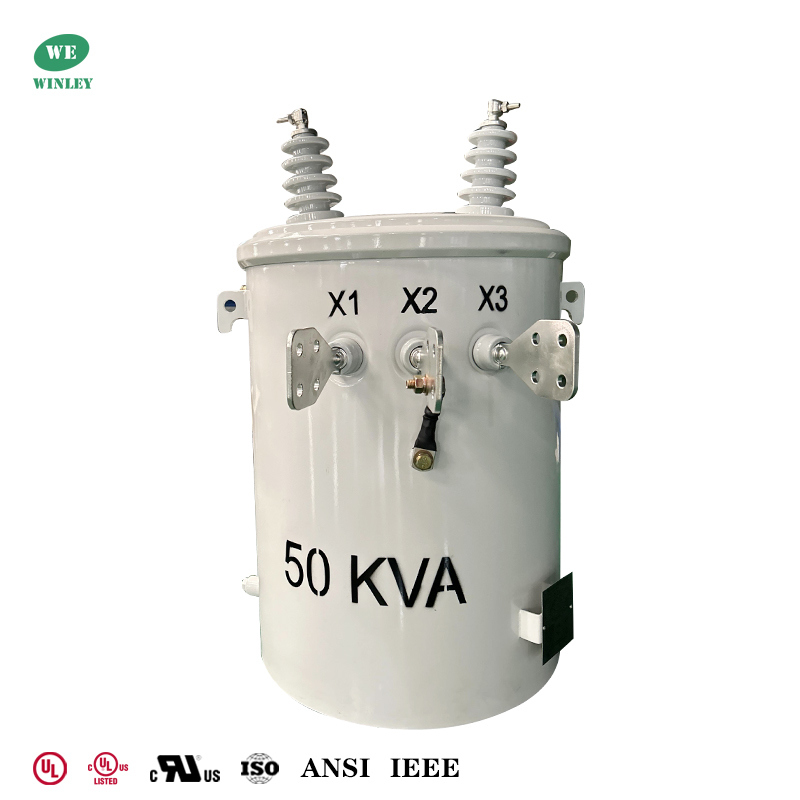

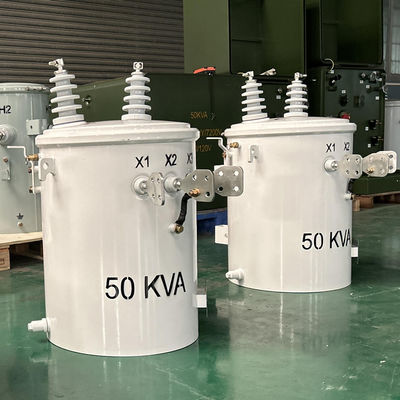

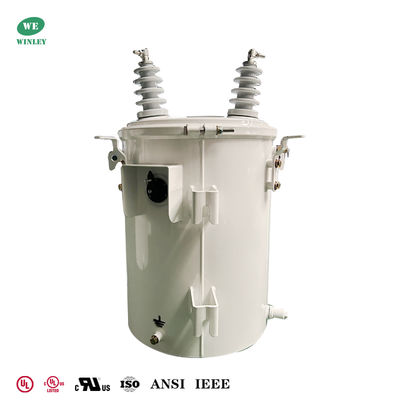

50kva सिंगल फेज पोल माउंटेड ट्रांसफॉर्मर तेल में डूबा हुआ 4160V से 120V ओवरहेड इलेक्ट्रिकल डिस्ट्रीब्यूशन ट्रांसफॉर्मर
WINLEY का 50 kVA सिंगल-फेज पोल माउंटेड ट्रांसफॉर्मर, UL लिस्टिंग के साथ प्रमाणित है। 2.4-34.5kV की विस्तृत वोल्टेज रेंज के साथ, ट्रांसफॉर्मर ANSI, IEEE, CSA, IEC और DOE जैसे विभिन्न अंतर्राष्ट्रीय मानकों का पालन करता है, जो वैश्विक संगतता और प्रदर्शन सुनिश्चित करता है। डिजाइन और निर्यात में 17 वर्षों की विशेषज्ञता के आधार पर, WINLEY टीम विविध आवश्यकताओं को पूरा करने के लिए सुसज्जित है।
पोल-माउंटेड ट्रांसफॉर्मर UL/cUL प्रमाणपत्र
सिंगल फेज पोल माउंटेड ट्रांसफॉर्मर संरचनात्मक विशेषताएं
1. टैंक के ढक्कन में उच्च-वोल्टेज चीनी मिट्टी के बरतन बुशिंग हैं जो रिंग टर्मिनलों के साथ आते हैं, जो एल्यूमीनियम या तांबे के केबलों को समायोजित कर सकते हैं।
2. टैंक कवर की गोलाकार सिलाई संरचना समान तनाव वितरण और विश्वसनीय सीलिंग सुनिश्चित करती है।
3. टैंक की दीवार पर रिंग बोल्ट कम-वोल्टेज बुशिंग और टर्मिनल के रूप में काम करते हैं और टिन-प्लेटेड होते हैं।
4. यह आइटम एक प्रेशर रिलीफ वाल्व के साथ आता है जो सेल्फ-सीलिंग में सक्षम है।
5. ANSI मानकों के अनुसार, ट्रांसफॉर्मर के शीर्ष और नीचे के सस्पेंशन हुक अनुपालन करते हैं।
6. टैंक पर ग्राउंड टर्मिनल एक रिंग बोल्ट ग्राउंड टर्मिनल है।
मुख्य डेटा
| ट्रांसफॉर्मर का प्रकार | ओवरहेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर, कन्वेंशनल टाइप |
| फेज | सिंगल फेज |
| क्षमता | 50 KVA |
| प्राथमिक वोल्टेज | 4160Y/2400 |
| माध्यमिक वोल्टेज | 240/480V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान वृद्धि | 65°C |
| इंसुलेशन रेटिंग | क्लास ई इंसुलेशन - 120°C, 248°F |
| कूलिंग क्लास | KNAN; सेल्फ-कूल्ड |
| दक्षता मानक(एस) | DOE 2016 मानकों को पूरा करता है, ANSI/IEEE मानकों को पूरा करता है |
| वाइंडिंग सामग्री | कॉपर |
| एम्बिएंट तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 dBA |
| दक्षता | 98.90% |
मानक सुविधा
विशेष विवरण
| पोल-माउंटेड ट्रांसफॉर्मर विनिर्देश | ||||||
| रेटेड कैपेसिटी(kVA) | उच्च | निम्न वोल्टेज(v) | कनेक्शन प्रतीक | मानक | शॉर्ट-सर्किट प्रतिबाधा(%) | दक्षता |
| वोल्टेज(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कब तक है?
ए: बी/एल से 24 महीने। यदि कोई एक्सेसरी समस्या है, तो बस क्षतिग्रस्त एक्सेसरी की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त एक्सेसरीज़ मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की उत्पादन से पहले पुष्टि की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास कोर तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को चित्रों के अनुसार उत्पाद बनाने के लिए सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
