| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGD-100/12.47 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

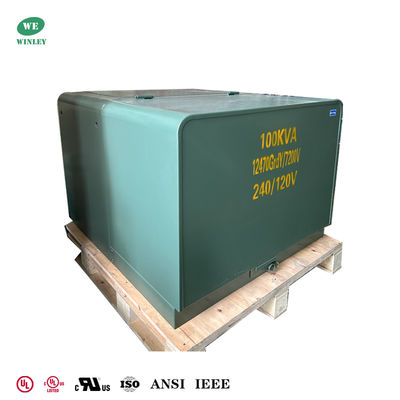

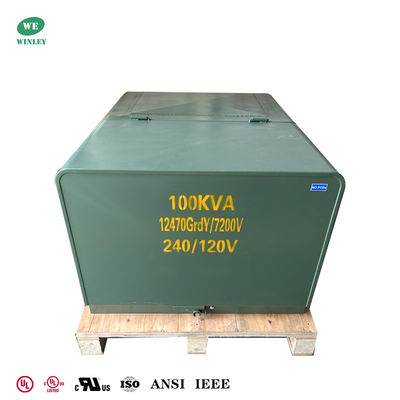

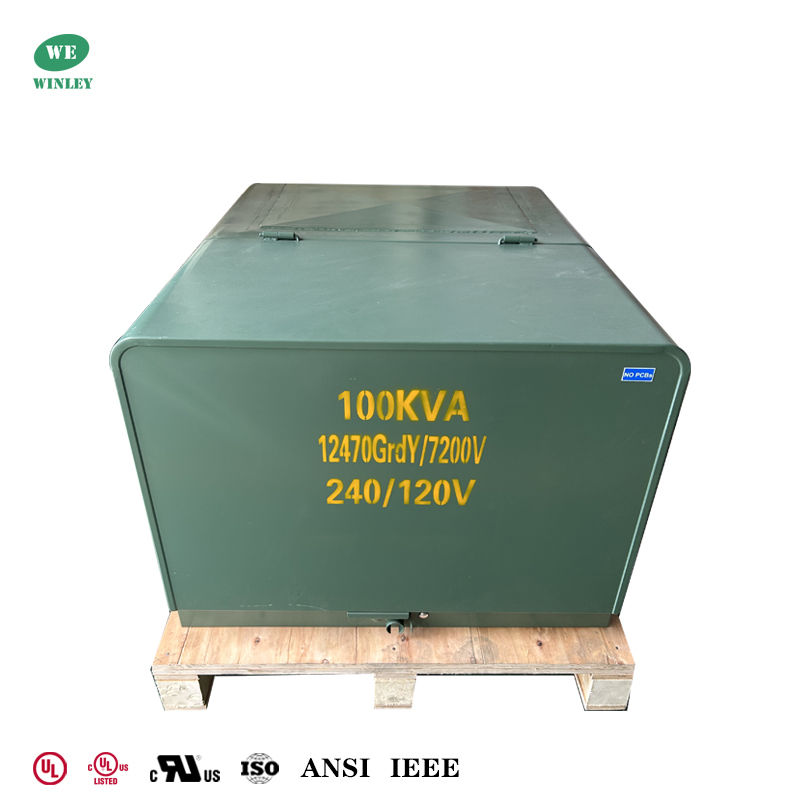

आईईईई मानक यूएल प्रमाणित 100Kva सिंगल फेजपैडमाउंट प्रकार ट्रांसफार्मर लूप फ़ीड 12.47KV से 240/120V
यह 100 केवीए पैड-माउंटेड, डिब्बे-प्रकार II तरल से भरा ट्रांसफार्मर 12470Y/7200 वी ग्राउंड-वाई प्राथमिक और 240/120 वी द्वितीयक के साथ विश्वसनीय एकल-चरण शक्ति प्रदान करता है।आउटडोर पैड स्थापना के लिए डिज़ाइन किया गया, इसमें केएनएएन स्व-कूल्ड कूलिंग, क्लास ई (120°C) इन्सुलेशन, 65°C तापमान वृद्धि है, और डीओई 2016 और एएनएसआई/आईईईई मानकों को पूरा करता है।
हमें क्यों चुनें?
1विंली एकल-चरण ट्रांसफार्मर ने 10-333 केवीए की क्षमता और 34.5 केवी तक के वोल्टेज के साथ यूएल/सीयूएल प्रमाणन प्राप्त किया है
2उत्पादों को कई मानकों के अनुसार डिज़ाइन किया गया है और DOE 2016, IEEE, ANSI, CSA, IEC, NEMA और अन्य मानकों को पूरा या उससे अधिक है।
3मासिक डिलीवरी क्षमता 800 यूनिट से अधिक है, और तेजी से डिलीवरी 4 सप्ताह के भीतर हासिल की जा सकती है।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड-माउंटेड, कम्पार्टमेंटल-टाइप II |
| चरण | एकल चरण |
| क्षमता | 100 केवीए |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| माध्यमिक वोल्टेज | 240/120V (L-N-L) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | ई |
| शीतलन वर्ग | KNAN |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| दक्षता | 99.00% |
| कोई भार हानि नहीं (वाट में) * | +/- 270W |
| भार हानि (वाट में) * | +/- 1,100W |
तकनीकी चित्र

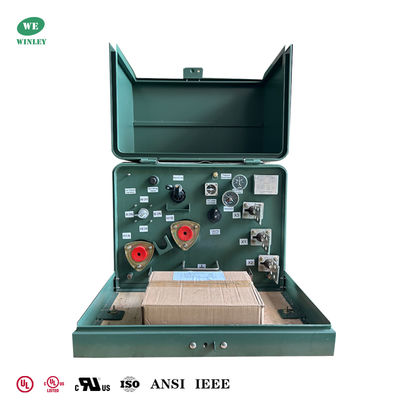

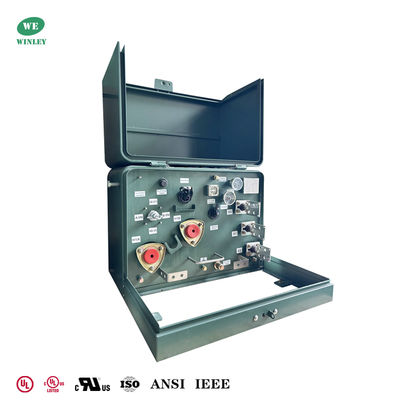

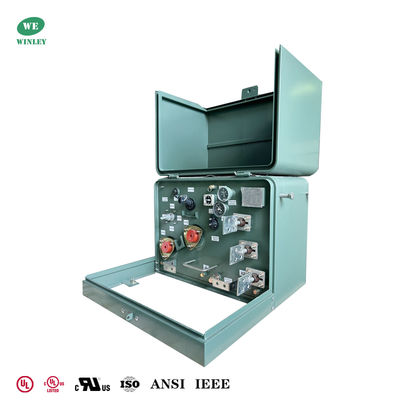

तांबे के घुमावों के साथ निर्मित, जैवविघटनीय प्राकृतिक वनस्पति तेल एस्टर अछूता तरल पदार्थ, सामने की पहुँच 5-स्थिति नल परिवर्तक, अलगाव लिंक के साथ बायोनेट फ्यूज प्राथमिक सुरक्षा,और एक उच्च वोल्टेज कोहनी वृद्धि बंदर. मजबूत समापन, दबाव-रिलिफ डिवाइस, एनालॉग गेज, और एक शांत 51 डीबीए ध्वनि स्तर इसे विश्वसनीय, पर्यावरण के अनुकूल वितरण उपयोग के लिए आदर्श बनाते हैं।
वैकल्पिक विशेषताएं और सहायक उपकरण
1विशिष्ट ग्राहक अनुप्रयोगों और नई डीओई न्यूनतम आवश्यकताओं को पूरा करने के लिए डिजाइन दक्षताओं का व्यापक चयन
2. उच्च वोल्टेज कोई लोड नल परिवर्तक
3. दोहरी उच्च वोल्टेज रेटिंग (नल के साथ उपलब्ध नहीं)
4. पूर्ण स्टेनलेस स्टील टैंक और कैबिनेट या हल्के स्टील और स्टेनलेस स्टील के साथ घटकों का संयोजन
5उच्च वोल्टेज, लोड-ब्रेक 2 स्थिति या अनुभागीय स्विच
6.अनेक फ्यूजिंग विकल्प और संयोजन, जिसमें अलगाव लिंक या आंशिक सीमा वर्तमान सीमित फ्यूज के साथ श्रृंखला में आंतरिक और बाहरी निष्कासन फ्यूज शामिल हैं
सभी ट्रांसफार्मरों का परीक्षण सख्ती से लागू एएनएसआई®, आईईईई®, एनईएमए के नवीनतम संशोधन के अनुसार किया जाता है।
विनिर्देश
| Sपैड पर लगाए गए ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
