| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-1500/13.2 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

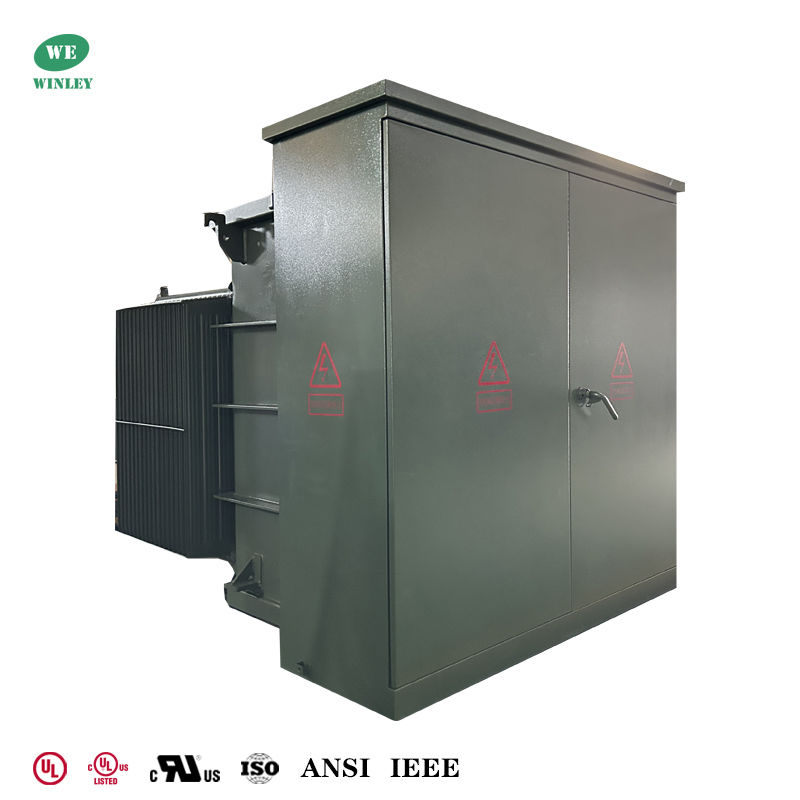

3 फेज़ पैड माउंटेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर ऑयल से भरा 1500KVA 13.2KV से 480V IEEE ANSI स्टैंडर्ड UL/cUL सूचीबद्ध
WINLEY लिक्विड-फिल्ड थ्री-फेज़ पैड-माउंटेड ट्रांसफॉर्मर की एक पूरी लाइन प्रदान करता है जो ANSI®/IEEE® मानकों को पूरा करते हैं और UL/cUL प्रमाणन प्राप्त कर चुके हैं। 34.5 kV तक के वोल्टेज और 5,000 kVA तक की रेटिंग के साथ, ये ट्रांसफॉर्मर सबस्टेशन और औद्योगिक बिजली प्रणालियों जैसे उच्च-वोल्टेज और बड़ी क्षमता वाले अनुप्रयोगों के लिए उपयुक्त हैं। उनका तेल-इमर्सड डिज़ाइन उच्च-भार, उच्च-वोल्टेज परिदृश्यों में बेहतर प्रदर्शन और स्थिरता सुनिश्चित करता है।
मुख्य डेटा
| ZGS-H-1500/13.2 विनिर्देश डेटा | ||||
| सं. | विवरण | Uयूनिट | विनिर्देश | |
| 1 | प्रकार | ~ | पैड माउंटेड, तेल से भरा | |
| 2 | रेटेड क्षमता | kVA | 1500 | |
| 3 | फेज़ की संख्या | ~ | 3 फेज़ | |
| 4 | प्राथमिक वोल्टेज | V | 13200GrdY/7620 | |
| 5 | माध्यमिक वोल्टेज | V | 480Y/277 | |
| 6 | टैपिंग रेंज | V | 14400, 13800, 13200, 12870, 12470, 12000, 11500 | |
| 7 | शीतलन विधि | ~ | ONAN | |
| 8 | रेटेड आवृत्ति | Hz | 60 | |
| 9 | वेक्टर समूह | ~ | Yyn0 | |
| 10 | इंसुलेशन क्लास | ~ | A (105℃) | |
| 11 | तापमान वृद्धि | ℃ | 65 | |
| 12 | बाधा | % | 5.75 | |
| 13 | वाइंडिंग सामग्री | ~ | एल्यूमीनियम | |
| 14 | कोर सामग्री | ~ | सिलिकॉन स्टील | |
| 15 | शीतलन सामग्री | ~ | खनिज | |
| 16 | सेवा की स्थिति | ~ | इनडोर या आउटडोर | |
| 17 | समुद्र तल | M | ≤1000 | |
| 18 | मानक | ~ | ANSI C57.12.00 | |
उत्पाद लाभ
ट्रांसफॉर्मर में एक मजबूत टैप-चेंजर क्षमता है जो यूनिट को लोड किए बिना सटीक प्राथमिक वोल्टेज विनियमन प्रदान करती है: 14,400; 13,800; 13,200; 12,870; 12,470; 12,000; और 11,500 V की ऑफ-सर्किट टैपिंग रेंज, नाममात्र 13.2 kV के आसपास असतत समायोजन को सक्षम करती है ताकि डाउनस्ट्रीम डिलीवरी को स्थिर किया जा सके।
तकनीकी चित्र
उत्पाद तस्वीरें
अनुप्रयोग
Sविशिष्टता
| रेटेड पावर (KVA) |
उच्च वोल्टेज (KV) |
निम्न वोल्टेज (V) |
नो-लोड लॉस (W) |
ऑन-लोड लॉस (W) |
ऊंचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वज़न (किलो) |
वज़न (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मैं नमूना आदेश ले सकता हूँ?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कितने समय की है?
ए: बी/एल से 24 महीने। यदि कोई सहायक समस्या है, तो बस क्षतिग्रस्त सहायक की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त सहायक उपकरण मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। ड्राइंग के अनुसार उत्पाद बनाने के लिए श्रमिकों को सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
