| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-1500/0.48 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

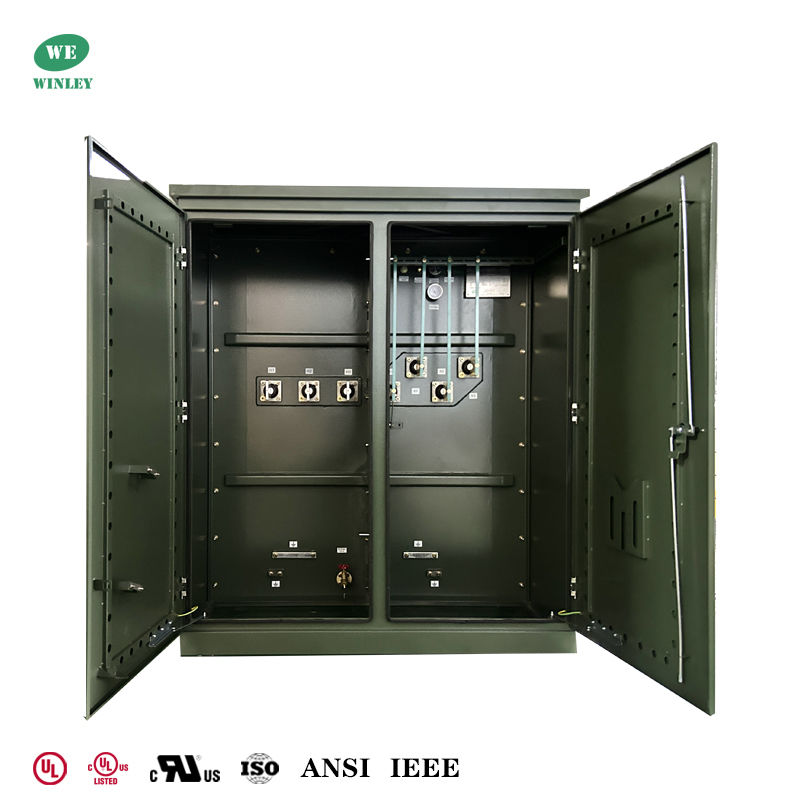

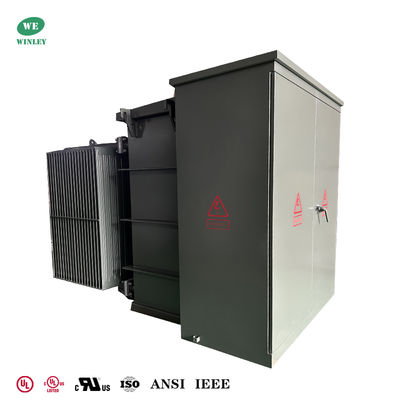

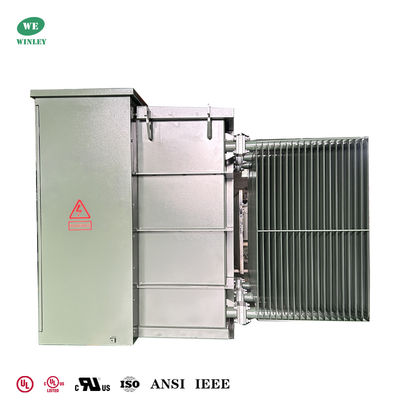

1500 केवीए तीन चरण पैड माउंट ट्रांसफार्मर तेल से डूबा हुआ 480 वी अलगाव ट्रांसफार्मर
यह 1500 kVA तीन चरण तेल-डुबकी पैड-माउंटेड ट्रांसफार्मर, बाहरी उपयोग के लिए, एक 480V प्राथमिक और 480Y/277V द्वितीयक है।और 65K तापमान वृद्धि. एल्यूमीनियम घुमाव के साथ, सिलिकॉन स्टील कोर, और खनिज तेल इन्सुलेशन. यह IEEE ANSI C57 को पूरा करता है.12.00.
मुख्य डेटा
| नहीं. | पद | इकाई | आवश्यकता |
| 1 | प्रकार | ~ | तेल में डूबा हुआ, पैड लगा हुआ |
| 2 | नामित क्षमता | केवीए | 1500 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | वी | 480 |
| 5 | माध्यमिक वोल्टेज | वी | 480Y/277 |
| 6 | शीतलन विधि | ~ | ओएनएएन |
| 7 | नामित आवृत्ति | हर्ज | 60 |
| 8 | वेक्टर समूह | ~ | डायन1 |
| 9 | इन्सुलेशन वर्ग | ~ | ए |
| 10 | तापमान में वृद्धि | क | 65 |
| 11 | घुमावदार सामग्री | ~ | एल्यूमीनियम |
| 12 | मानक | ~ | IEEE ANSI C57.12.00 |
तकनीकी चित्र
क्यों WINLEY चुनें?
हम 45kVA से 5500kVA तक की क्षमताओं और 34.5kV तक के वोल्टेज के साथ तीन-चरण पैड-माउंटेड ट्रांसफार्मर की एक व्यापक श्रृंखला प्रदान करते हैं, सभी DOE 2016, IEEE/ANSI,सीएसएहमारे ट्रांसफार्मर UL/cUL प्रमाणन (UL-US-2431836-0, UL-CA-2423202-0) के धारक हैं और ग्राहक की आवश्यकताओं के अनुसार UL पार्टनर प्राधिकरण प्राप्त कर सकते हैं।हमारे उत्पादों के साथ व्यापक रूप से संयुक्त राज्य अमेरिका और कनाडा भर में सार्वजनिक उपयोगिताओं में इस्तेमाल किया, हम समृद्ध डिजाइन और उत्पादन अनुभव, पेशेवर और विश्वसनीय बिक्री के बाद सेवा, और तेजी से वितरण के भीतर लाता है 7~35 दिन.
मानक विशेषताएं
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।

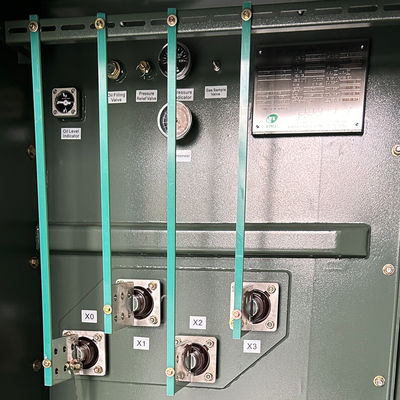

• एचवी टर्मिनलों का मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (जीवित मोर्चा)
• LV BIL 30 ¢ 60 kV।
• निम्न वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जो निम्न वोल्टेज वाला दरवाजा खोलने के बाद ही खोला जा सकता है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।

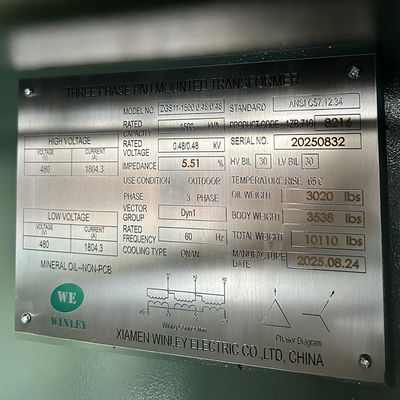

• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• नल परिवर्तक (2) 2.5% पूर्ण क्षमता नल के साथ नाममात्र से ऊपर और नीचे।
• ट्रांसफार्मर टैंक ढक्कन में एक 10x18 (या 14x25) हाथ का छेद।
• जैतून के हरे रंग का चित्र (Munsell 7GY 3.29/1.5) ।
• डिजाइन, निर्माण और परीक्षण के अनुसार
नवीनतम ANSI मानकों के साथ
Sपिसिफ़िकेशन
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
