| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGD-75/34.5 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

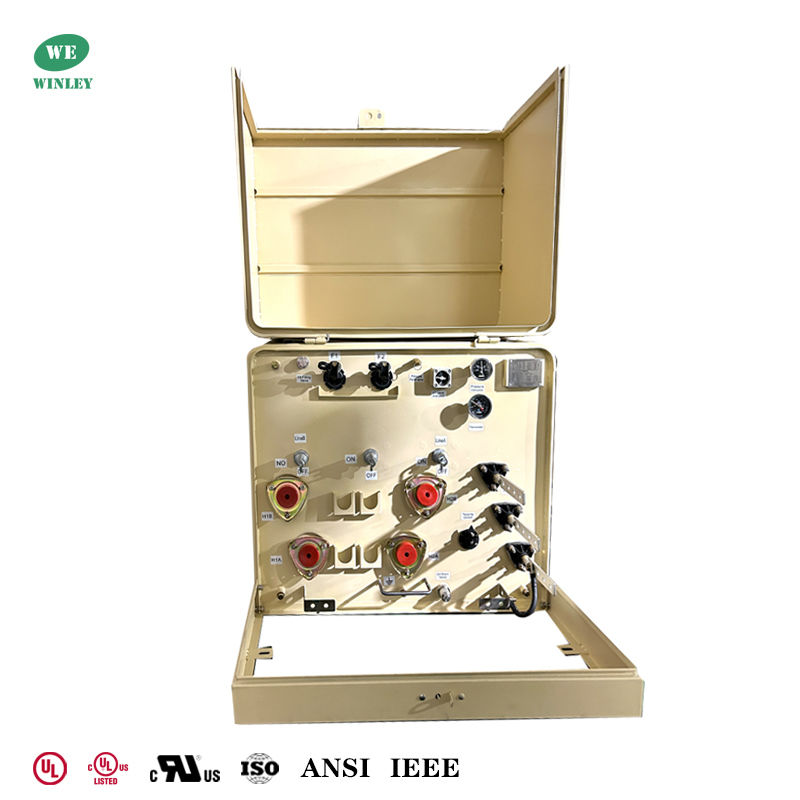

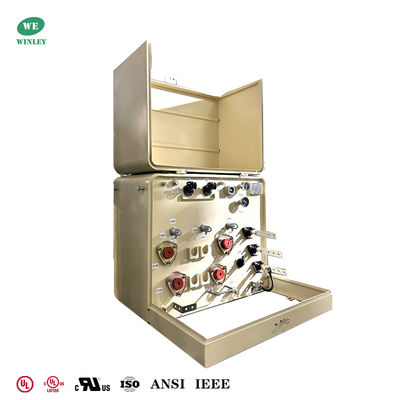

25kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर 316 SS FR3 13800v से 120v ULCertified पावर डिस्ट्रीब्यूशन स्टेप-डाउन ट्रांसफार्मर
यह 25 kVAS एकल-चरण पैड-माउंटेड ट्रांसफार्मर 13,800V Δ प्राथमिक और 240/120V द्वितीयक के साथ एकल-चरण शक्ति प्रदान करता है। तरल से भरा, स्व-कूल्ड (KNAN),यह डीओई 2016 और एएनएसआई/आईईईई मानकों को पूरा करता है तांबे के घुमाव और 316 स्टेनलेस स्टील आवास के साथ निर्मित.
हमें क्यों चुनें?
WINLEY® के UL/cUL प्रमाणित एकल-चरण ट्रांसफार्मर 10 से 333 kVA तक की सीमा में हैं, 34.5 kV तक के वोल्टेज के साथ, DOE 2016, IEEE, ANSI, CSA, IEC, NEMA और अन्य मानकों को पूरा करने या उससे अधिक करने के लिए डिज़ाइन किए गए हैं,और 4 सप्ताह के भीतर उपलब्ध तेजी से वितरण के साथ 800 से अधिक इकाइयों की मासिक उत्पादन क्षमता का लाभ उठाते हैंविन्ली के एकल-चरण पैड-माउंटेड ट्रांसफार्मर का संयुक्त राज्य अमेरिका और कनाडा में कई अनुप्रयोग हैं।
मुख्य डेटा
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 25 |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 13800V |
| माध्यमिक वोल्टेज | 240/120V (L-N-L) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |
| ऊंचाई (ऊंचाई) | समुद्र तल से 1000 मीटर की ऊंचाई पर |
| मूल सामग्री | स्टील |
| टैंक सामग्री | 316 स्टेनलेस स्टील |
| आयाम* | 38''-W x 39''-D x 33''-H |
| वजन* | 1150 पाउंड |
चित्रण
ट्रांसफार्मर विशेषताएं

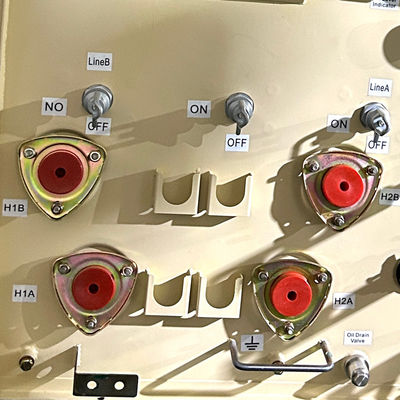

इस 25 केवीए पैड-माउंटेड ट्रांसफार्मर में 13,800 वी डेल्टा प्राइमरी (15 केवी क्लास, 95 केवी बीआईएल) और 240/120 वी डुअल-वाइंडिंग सिंगल-फेज सेकंडरी (एलएनएल, 30 केवी बीआईएल) है।यह लोड प्रबंधन के दौरान परिचालन सुरक्षा और लचीलापन को बढ़ाने के लिए (3) 2-स्थिति लोड ब्रेक स्विच से लैस है.
इस 25 केवीए पैड-माउंटेड ट्रांसफार्मर में मजबूत और संक्षारण प्रतिरोधी संलग्नक घटक हैं, इसके टैंक को 316 स्टेनलेस स्टील से बनाया गया है,और दोनों कैबिनेट और बेस प्लेटफार्म 316 स्टेनलेस स्टील से बनाये उच्च गुणवत्ता वाले स्टेनलेस स्टील सामग्री ट्रांसफार्मर के (बाहरी आवरण) उत्कृष्ट स्थायित्व और मौसम प्रतिरोध प्रदर्शित सुनिश्चित करते हैं,इसे विभिन्न पर्यावरणीय परिस्थितियों में बाहरी स्थापना और दीर्घकालिक संचालन के लिए उपयुक्त बनाना
विनिर्देश
| एसपैड पर लगाए गए ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
