| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-2500/0.48 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |
2500Kva थ्री फेज पैड माउंटेड आइसोलेशन ऑयल-डिमर्ज्ड ट्रांसफार्मर 480V से 480Y IEEE ANSI C57
2.5 एमवीए पैड-माउंटेड आइसोलेशन ट्रांसफार्मर 480V (उच्च वोल्टेज) से 480Y/277 (कम वोल्टेज) तक। इसमें प्राथमिक घुमाव पर डेल्टा कनेक्शन और माध्यमिक घुमाव पर वाई कनेक्शन है,IEEE Std C57 के अनुसार बनाया गया.12.00 और UL सूचीबद्ध, DOE दक्षता मानकों को पूरा.

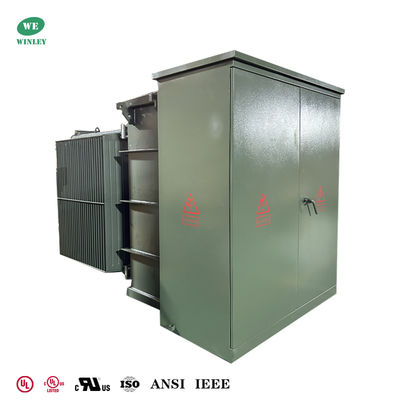

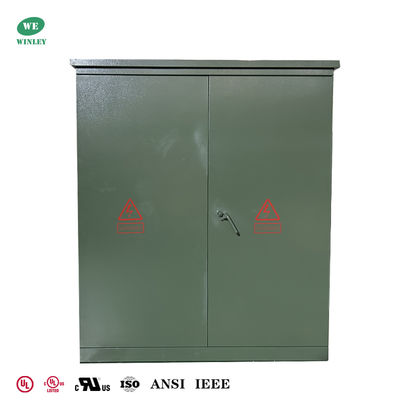

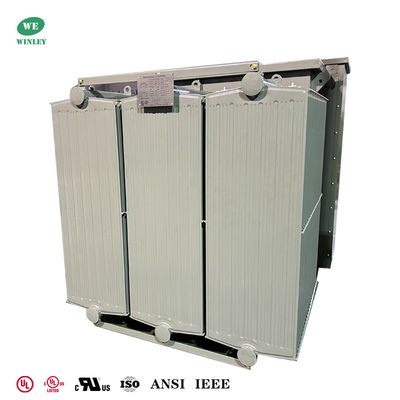

उत्पाद तस्वीरें

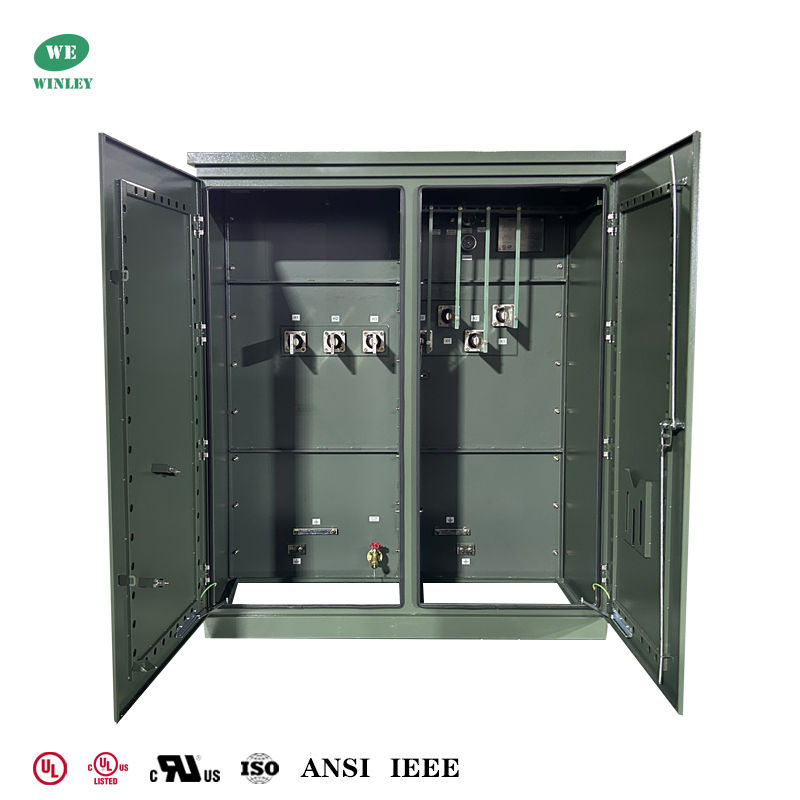

2.5MVA पैड माउंट ट्रांसफार्मर का उच्च व निम्न वोल्टेज कम्पोस्ट

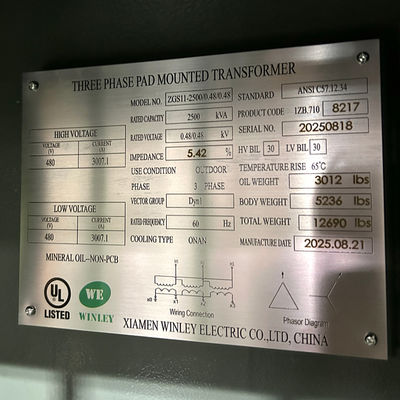

मुख्य डेटा
| नहीं. | पद | इकाई | आवश्यकता |
| 1 | प्रकार | ~ | तेल में डूबा हुआ, पैड लगा हुआ |
| 2 | नामित क्षमता | केवीए | 2500 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | वी | 480 |
| 5 | माध्यमिक वोल्टेज | वी | 480Y/277 |
| 6 | शीतलन विधि | ~ | ओएनएएन |
| 7 | नामित आवृत्ति | हर्ज | 60 |
| 8 | वेक्टर समूह | ~ | डायन1 |
| 9 | इन्सुलेशन वर्ग | ~ | ए |
| 10 | तापमान में वृद्धि | क | 65 |
| 11 | प्रतिबाधा | % | 5.75 |
| 12 | घुमावदार सामग्री | ~ | एल्यूमीनियम |
| 13 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 14 | इन्सुलेशन तरल पदार्थ | ~ | खनिज तेल |
| 15 | सेवा की स्थिति | ~ | बाहरी |
| 16 | समुद्र का स्तर | एम | ≤ 1000 |
| 17 | मानक | ~ | IEEE ANSI C57.12.00 |
तकनीकी चित्र
उत्पाद संरचना
1)संयुक्त राज्य अमेरिका के संस्करण का ट्रांसफार्मर भाग और नियंत्रण कैबिनेट भाग, जिसमें से ट्रांसफार्मर भाग एक पूरी तरह से सील संरचना है,और अछूता तेल दो प्रकार के उच्च प्रज्वलन बिंदु तेल या साधारण तेल हो सकता है.
2)कंट्रोल कैबिनेट को एक उच्च वोल्टेज कक्ष और एक निम्न वोल्टेज कक्ष में विभाजित किया गया है।
3)उच्च वोल्टेज कक्ष के साथ सुसज्जित हैः उच्च वोल्टेज केबल प्लग, बिजली रोधी, लोड स्विच ऑपरेटिंग हैंडल, गैर उत्तेजना नल स्विच हैंडल, प्लग-इन फ्यूज, दबाव रिलीज़ वाल्व,थर्मामीटर, प्रेशर गेज, ऑयल पोजीशन गेज, ऑयल फिलिंग प्लग, ऑयल ड्रेन वाल्व आदि, लोड स्विच, ऑफ-एक्सिटेंस नल चेंजर्स, प्लग-इन फ्यूज आदि।सभी ट्रांसफार्मर तेल में ट्रांसफार्मर कोर के साथ विसर्जित हैंउच्च वोल्टेज केबल और ट्रांसफार्मर को कोहनी केबल कनेक्टरों से जोड़ा जाता है।
4)कम वोल्टेज की तरफ एयर सर्किट ब्रेकर, करंट ट्रांसफार्मर, साथ ही इलेक्ट्रिक एनर्जी मीटर, एम्पेरमीटर और वोल्टमीटर स्थापित किए जा सकते हैं,और आउटपुट सर्किट और क्षमता मुआवजा उपकरणों उपयोगकर्ता की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है.
एसपिसिफ़िकेशन
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
