| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-150/12.87 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | T/T |
UL सूचीबद्ध 150Kva 3 चरण पैड माउंट ट्रांसफार्मर 12870V से 208V रेडियल फ़ीड ASNI IEEE मानकों

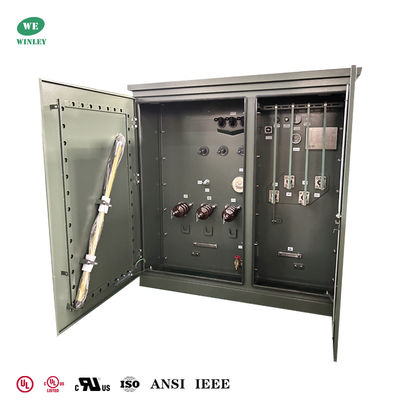

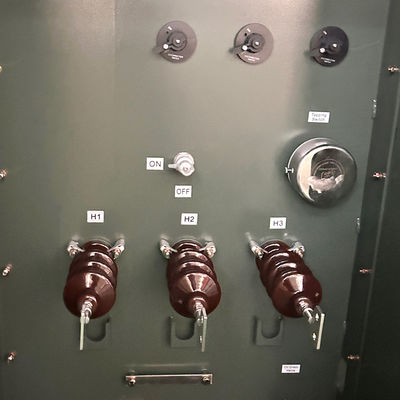

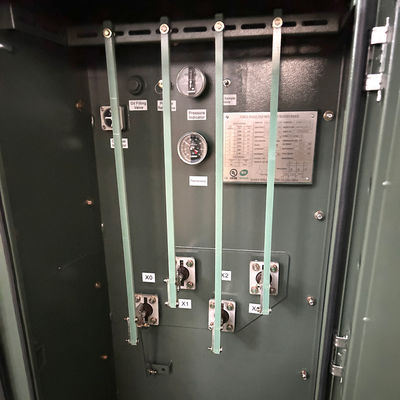

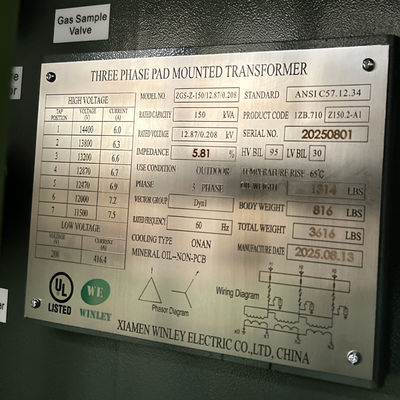

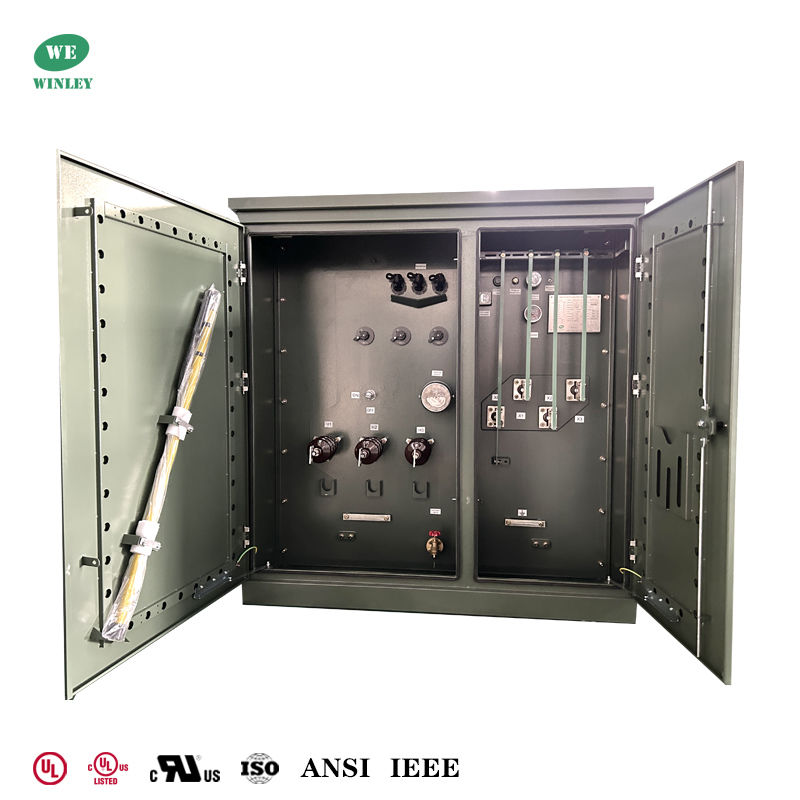

उत्पाद तस्वीरें
मुख्य डेटा
| नहीं. | विशेष विवरण | यूनिट | विनिर्देश |
| 1 | प्रकार | ~ | पैड माउंट, रेडियल फ़ीड |
| 2 | नामित क्षमता | केवीए | 150 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | वी | 12870V |
| 5 | माध्यमिक वोल्टेज | वी | 208/120 |
| 6 | शीतलन विधि | ~ | ओएनएएन |
| 7 | नामित आवृत्ति | हर्ज | 60 |
| 8 | वेक्टर समूह | ~ | डायन1 |
| 9 | इन्सुलेशन वर्ग | ~ | ए (105)°C) |
| 10 | तापमान में वृद्धि | क | 65 |
| 11 | घुमावदार सामग्री | ~ | एल्यूमीनियम या तांबा |
| 12 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 13 | शीतलन सामग्री | खनिज तेल | |
| 14 | आवास सामग्री | ~ | लेपित स्टील |
| 15 | सेवा की स्थिति | ~ | घर के अंदर या बाहर |
| 16 | समुद्र का स्तर | एम | ≤ 1000 |
| 17 | आयाम | मिमी | 1500*1650*1700 |
| 18 | वजन | किलो | 1900 |
| 19 | मानक | ~ | ASNI/IEEE C5712.34 |
प्रदर्शन
1) संरचना कॉम्पैक्ट और उचित है, और मात्रा छोटी है, जो समान क्षमता के यूरोपीय शैली के बॉक्स परिवर्तन का केवल एक तिहाई है;
2)पूरी तरह से सील, पूरी तरह से अछूता संरचना, सुरक्षा बाधाओं को स्थापित करने की आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा के लिए विश्वसनीय गारंटी;
3)उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार की बिजली आपूर्ति योजनाएं हैं, जो टर्मिनल बिजली आपूर्ति को अपना सकती हैं और रिंग नेटवर्क या दोहरी बिजली आपूर्ति का एहसास कर सकती हैं;
4)S11 तेल-डुबकी शक्ति ट्रांसफार्मर अपनाया जाता है, जिसमें कम हानि, कम तापमान वृद्धि और मजबूत अधिभार क्षमता होती है;
5)सुरक्षा के लिए डबल फ्यूज (बैकअप प्रोटेक्शन फ्यूज + प्लग-इन फ्यूज) का प्रयोग किया जाता है।और प्लग-इन फ्यूज फ्यूज में उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए वर्तमान और तापमान दोहरी संवेदनशीलता विशेषताएं हैं;
200 ए केबल कनेक्टर को लोड के तहत प्लग और अनप्लग किया जा सकता है, और आपात स्थिति में लोड स्विच के रूप में संचालित किया जा सकता है। इसमें एक अलगाव स्विच की विशेषताएं भी हैं।
7. घुमाव Dyn11 कनेक्शन को अपनाता है और लोहे के कोर एक तीन-चरण चार-स्तंभ संरचना को अपनाता है, ताकि उत्पाद किसी भी असममित भार के तहत चल सके, और तटस्थ बिंदु बहाव नहीं करता है,वोल्टेज स्थिर, बिजली की आपूर्ति की गुणवत्ता उच्च है, कैबिनेट गर्म हो जाता है, शोर कम है, और बिजली संरक्षण प्रदर्शन अच्छा है;
8)कैबिनेट विरोधी संक्षारण डिजाइन और विशेष स्प्रे पेंट उपचार, सुंदर और उपन्यास, विभिन्न वातावरण के लिए उपयुक्त, और शहर को सुंदर बनाने के प्रभाव को प्राप्त करता है।
तकनीकी चित्र
तीन चरण पैड घुड़सवार ट्रांसफार्मर लोड स्विच और फ्यूज को ट्रांसफार्मर के उच्च वोल्टेज पक्ष में डुबोता है, जिसमें ट्रांसफार्मर का कोर और घुमाव एक ही तेल टैंक में होते हैं,उन्नत संरचना के फायदे हैं, विश्वसनीय प्रदर्शन, ऊर्जा की बचत और खपत में कमी, लचीला उपयोग, मजबूत अनुकूलन क्षमता और आर्थिक लाभ।
आवेदन
एसपिसिफ़िकेशन
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
