| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-150/12.47 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | T/T |

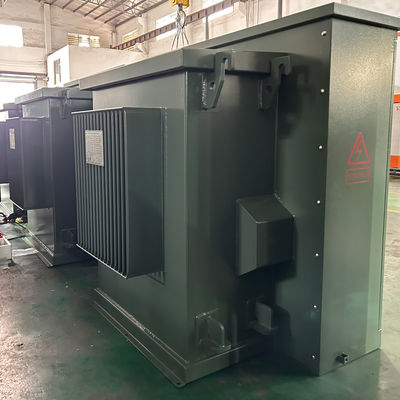

150KVA तीन-फेज पैड माउंटेड ट्रांसफॉर्मर मल्टी-वोल्टेज 14400V 13800V 13200V 12870V 12470V 12000V 11500V UL सूचीबद्ध
सारांश
थ्री-फेज पैड माउंटेड ट्रांसफॉर्मर ट्रांसफॉर्मर के उच्च वोल्टेज पक्ष पर लोड स्विच और फ्यूज को ट्रांसफॉर्मर के कोर और वाइंडिंग के साथ एक ही तेल टैंक में डुबो देता है, जिसमें उन्नत संरचना, विश्वसनीय प्रदर्शन, ऊर्जा बचत और खपत में कमी, लचीला उपयोग, मजबूत अनुकूलन क्षमता और किफायती लाभ हैं।
हमें क्यों चुनें
1. WINLEY 45kva-5500KVA की क्षमता और 34.5KV तक के वोल्टेज के साथ थ्री-फेज पैड माउंटेड ट्रांसफॉर्मर की पूरी श्रृंखला का उत्पादन करता है। उत्पाद DOE 2016, IEEE/ANSI, CSA, IEC, NEMA, आदि के मानकों को पूरा करते हैं या उनसे भी अधिक हैं।
2. WINLEY द्वारा निर्मित थ्री-फेज पैड माउंटेड ट्रांसफॉर्मर ने UL/cUL प्रमाणन (प्रमाणपत्र संख्या: UL-US-2431836-0, UL-CA-2423202-0) प्राप्त किया है, और ग्राहक आवश्यकताओं के अनुसार UL (पार्टनर प्राधिकरण) के लिए आवेदन कर सकता है।
3. हमारे उत्पादों का निर्यात उत्तरी अमेरिका, दक्षिण अमेरिका, फिलीपींस और अन्य स्थानों पर बड़ी मात्रा में किया जाता है। हमारे पास डिजाइन और उत्पादन में समृद्ध अनुभव है, पेशेवर और विश्वसनीय बिक्री के बाद सेवा है, और 7-35 दिनों के भीतर माल जल्दी से वितरित कर सकते हैं।

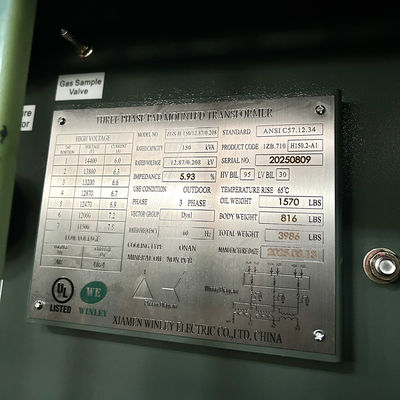

मुख्य डेटा
| सं. | विवरण | यूयूनिट | विशिष्टता |
| 1 | प्रकार | ~ | पैड माउंटेड, रेडियल फीड |
| 2 | रेटेड क्षमता | kVA | 150 |
| 3 | फेज की संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | V | 12870 |
| 5 | माध्यमिक वोल्टेज | V | 208Y/120 |
| 6 | टैपिंग प्रकार | ~ | ऑफ-सर्किट टैपिंग |
| 7 | टैपिंग रेंज | % | 14400, 13800, 13200, 12870, 12470, 12000, 11500 |
| 8 | शीतलन विधि | ~ | ONAN |
| 9 | रेटेड आवृत्ति | Hz | 60 |
| 10 | वेक्टर समूह | ~ | Dyn1 |
| 11 | इन्सुलेशन वर्ग | ~ | A (105℃) |
| 12 | तापमान वृद्धि | K | 65 |
| 13 | बाधा | % | 5.75 |
| 14 | वाइंडिंग सामग्री | ~ | एल्यूमीनियम/कॉपर |
| 15 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 16 | शीतलन सामग्री | ~ | मिनरल ऑयल |
| 17 | सेवा की स्थिति | ~ | इनडोर या आउटडोर |
| 18 | समुद्र तल | M | ≤1000 |
| 19 | मानक | ~ | ASNI/IEEE C57.12.34 |
तकनीकी चित्र
मानक सुविधाएँ

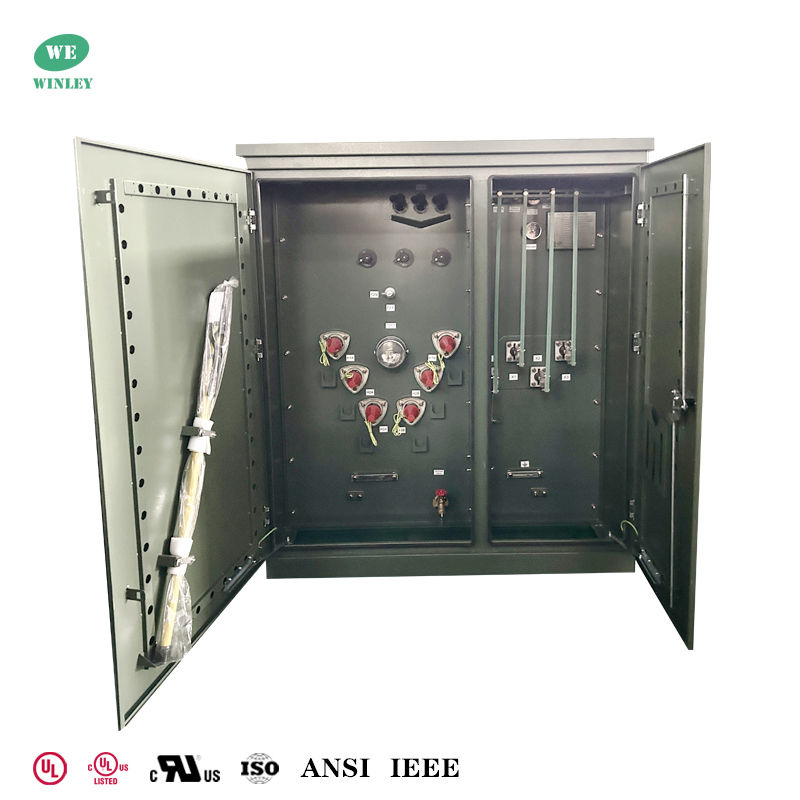

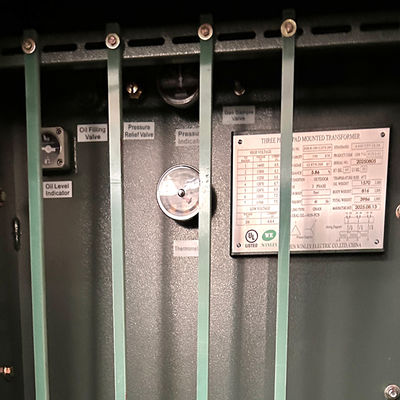

मुख्य घटक: आयरन कोर, वाइंडिंग, ईंधन टैंक, तेल तकिया, श्वास उपकरण, विस्फोट-प्रूफ ट्यूब (प्रेशर रिलीज वाल्व), रेडिएटर, इंसुलेटिंग आवरण, टैप स्विच, गैस रिले, थर्मामीटर, तेल शोधक, आदि
वैकल्पिक सहायक उपकरण
एसपेसिफिकेशन
| रेटेड पावर (KVA) |
उच्च वोल्टेज (KV) |
निम्न वोल्टेज (V) |
नो-लोड लॉस (W) |
ऑन-लोड लॉस (W) |
ऊंचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलोग्राम) |
वजन (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कब तक है?
ए: बी/एल से 24 महीने। यदि कोई सहायक समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त सहायक उपकरण मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएँ:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास कोर तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। ड्राइंग के अनुसार उत्पाद बनाने के लिए श्रमिकों को सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
