| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGD-50/0.24 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

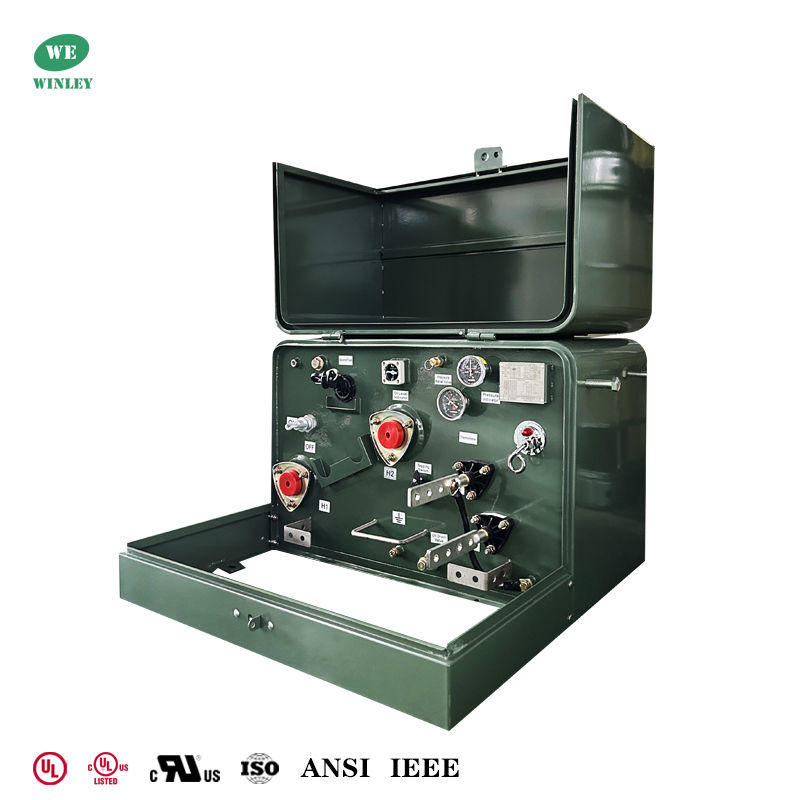

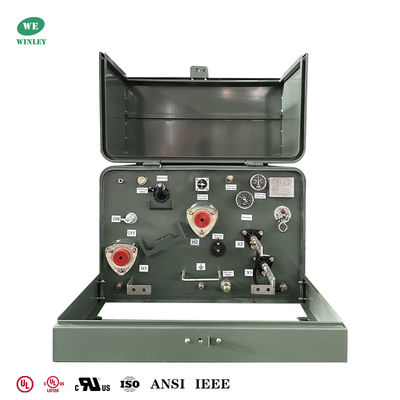

50Kva सिंगल फेज पैड माउंटेड ट्रांसफॉर्मर पावर डिस्ट्रीब्यूशन लूप फीड एडिटिव पोलैरिटी 240V से 480V UL लिस्टेड
सिंगल-फेज पैड-माउंटेड ट्रांसफॉर्मर कॉम्पैक्ट, सेल्फ-कंटेन्ड इलेक्ट्रिकल डिवाइस हैं जिनका उपयोग मुख्य रूप से आवासीय और हल्के वाणिज्यिक सेटिंग्स में किया जाता है। उनका प्राथमिक अनुप्रयोग उपयोगिता कंपनी द्वारा आपूर्ति की जाने वाली उच्च-वोल्टेज बिजली को कम वोल्टेज में बदलना है जो घर या छोटे व्यवसाय के उपयोग के लिए उपयुक्त है।
हमें क्यों चुनें
1. WINLEY सिंगल-फेज ट्रांसफॉर्मर ने UL/cUL प्रमाणन प्राप्त किया है, जिसकी क्षमता 10-333KVA और वोल्टेज 34.5KV तक है
2. उत्पादों को कई मानकों के अनुसार डिज़ाइन किया गया है और DOE 2016, IEEE, ANSI, CSA, IEC, NEMA और अन्य मानकों को पूरा करते हैं या उनसे भी बेहतर हैं।
3. मासिक डिलीवरी क्षमता 800 से अधिक यूनिट है, और 4 सप्ताह के भीतर तेजी से डिलीवरी हासिल की जा सकती है।
सिंगल फेज पैड माउंटेड ट्रांसफॉर्मर मुख्य डेटा
| ट्रांसफॉर्मर कॉन्फ़िगरेशन | लिक्विड फिल्ड पैड माउंटेड |
| ट्रांसफॉर्मर फीड टाइप | लूप फीड |
| ध्रुवता | एडिटिव |
| फेज | सिंगल फेज |
| क्षमता | 75 KVA |
| वेक्टर ग्रुप | II6 |
| प्राथमिक वोल्टेज | 240V |
| माध्यमिक वोल्टेज | 480V |
| आवृत्ति | 60 हर्ट्ज |
| तापमान वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | क्लास E इन्सुलेशन - 120°C, 248°F |
| कूलिंग क्लास | KNAN; सेल्फ-कूल्ड |
| दक्षता मानक(एस) | DOE 2016 मानकों को पूरा करता है, CSA मानकों को पूरा करता है ANSI/IEEE मानकों को पूरा करता है |
| K-फैक्टर रेटिंग (हार्मोनिक शमन) | K-1 (मानक) |
| इन्सुलेशन तरल पदार्थ | FR-3 इन्सुलेटिंग तरल पदार्थ - नॉन-पीसीबी तरल पदार्थ |
| वाइंडिंग सामग्री | कॉपर |
| एम्बिएंट तापमान रेटिंग | 40°C |
| एम्बिएंट ऑपरेटिंग तापमान रेंज | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 48 dBA |
मानक विशेषताएं
• 4 स्थिति लोडब्रेक
• एकाधिक वोल्टेज या टैप
• सुरक्षित संचालन के लिए बाहरी रूप से संचालित मल्टीपल वोल्टेज या टैप चेंजर स्विच
• स्टेनलेस स्टील टैंक, टैंक बॉटम, सिल, दरवाजा, और/या हार्डवेयर
• माध्यमिक बुशिंग के लिए विभिन्न स्पेड और टर्मिनल उपलब्ध हैं
• उच्च-वोल्टेज बुशिंग इंसर्ट
• ग्राउंड कनेक्टर
• एक टुकड़ा उच्च-वोल्टेज बुशिंग
• Envirotemp™ FR3™ तरल पदार्थ
• लोडब्रेक स्विच
• ड्रेन/सैंपलिंग वाल्व
• प्रेशर वैक्यूम गेज
• लिक्विड लेवल गेज
• तापमान गेज
सिंगल फेज पैड माउंटेड ट्रांसफॉर्मर ड्राइंग
विशिष्टता
| एसइंगले फेज पैड माउंटेड ट्रांसफॉर्मर विशिष्टता | ||||||||
| रेटिंग | उच्च वोल्टेज(kV) | नो लोड लॉस | ऑन लोड लॉस | ऊंचाई | गहराई | चौड़ाई | तेल का वजन(किलो) | कुल वजन(किलो) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कब तक है?
ए: बी/एल से 24 महीने। यदि कोई सहायक समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त सहायक उपकरण मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास कोर तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पाद बनाने के लिए सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
