| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-200/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

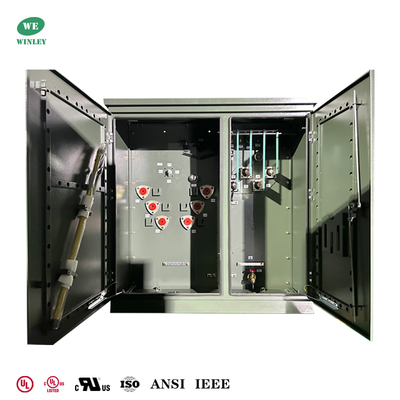

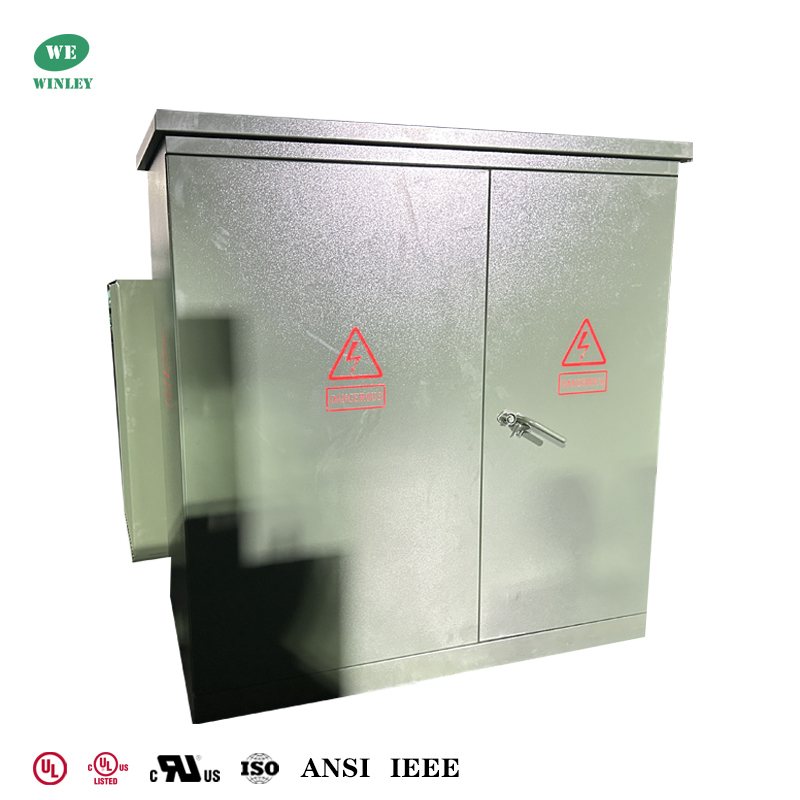

UL सूचीबद्ध 3 फेज़ पैड माउंटेड ट्रांसफॉर्मर 1500Kva 12.47KV से 480Y/277 ANSI DOE IEEE CSA मानक
सारांश
ZGS-H-1500/12.47 एक तेल से भरा वितरण ट्रांसफॉर्मर है जिसे बाहरी उपयोग के लिए डिज़ाइन किया गया है। ट्रांसफॉर्मर कोर, वाइंडिंग, उच्च-वोल्टेज लोड स्विच, फ्यूज और अन्य सहायक उपकरणों को एक सीलबंद बाड़े में एकीकृत करें, यह लाइव फ्रंट और डेड फ्रंट निर्माण में आता है, जिसे अतिरिक्त सुरक्षात्मक बाड़ों के बिना सीधे जमीन पर स्थापित करने के लिए डिज़ाइन किया गया है।
डिजाइन क्षमताएं
क्षमता: 45 kVA—5500 kVA
प्राथमिक वोल्टेज : 34.5KV,24.94KV,13.8KV,13.2KV,12.47KV,4.16KV या अन्य
माध्यमिक वोल्टेज: 690Y/400,480Y/277, 208Y/120,240Y/120 या अन्य
फीड प्रकार: लूप फीड या रेडियल फीड
मानक: IEEE/ANSI(C57.12.34 ), CSA(C227.4 & C227.5), IEC, DOE, NEMA
हमें क्यों चुनें

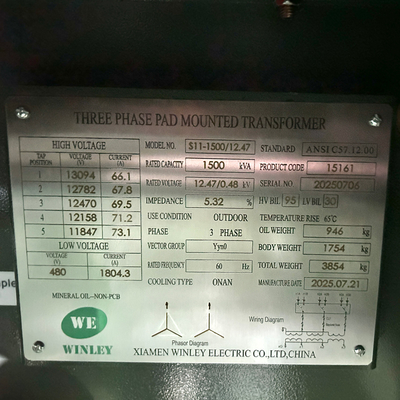

मुख्य डेटा
| विवरण | Uयूनिट | विशिष्टता | |
| प्रकार | ~ | पैड माउंटेड, तेल से भरा | |
| रेटेड क्षमता | kVA | 1500 | |
| फेज़ की संख्या | ~ | 3 फेज़ | |
| प्राथमिक वोल्टेज | V | 12470GrdY/7200 | |
| प्राथमिक बुशिंग | ~ | (6)15kV क्लास,BIL95kV 200A वेल&इन्सर्ट | |
| BIL | kV | 95 | |
| माध्यमिक वोल्टेज | V | 480Y/277 | |

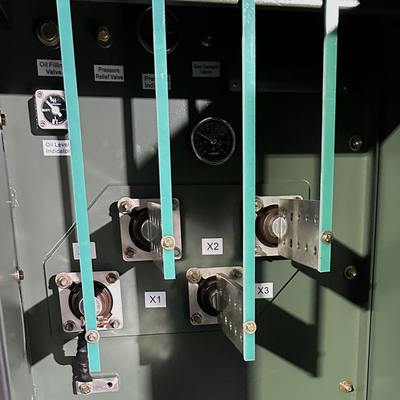

| माध्यमिक बुशिंग | ~ | 10-होल NEMA स्पेड | |
| BIL | kV | 30 | |
| टैपिंग प्रकार | ~ | ऑफ-सर्किट | |
| टैपिंग रेंज | % | ±2*2.5 | |
| शीतलन विधि | ~ | ONAN | |
| रेटेड आवृत्ति | Hz | 60 | |
| वेक्टर समूह | ~ | Yyn0 | |
| इंसुलेशन क्लास | ~ | A (105℃) | |
| तापमान वृद्धि | ℃ | 65 | |
तकनीकी चित्र
मानक विशेषताएं
वैकल्पिक सहायक उपकरण
परीक्षण
Sपेसिफिकेशन
| रेटेड पावर (KVA) |
उच्च वोल्टेज (KV) |
निम्न वोल्टेज (V) |
नो-लोड लॉस (W) |
ऑन-लोड लॉस (W) |
ऊंचाई (mm) |
गहराई (mm) |
चौड़ाई (mm) |
वज़न (kg) |
वज़न (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कब तक है?
ए: बी/एल से 24 महीने। यदि कोई सहायक समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त सहायक उपकरण मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लगाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। ड्राइंग के अनुसार उत्पाद बनाने के लिए श्रमिकों को सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
