| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-3750/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | T/T |

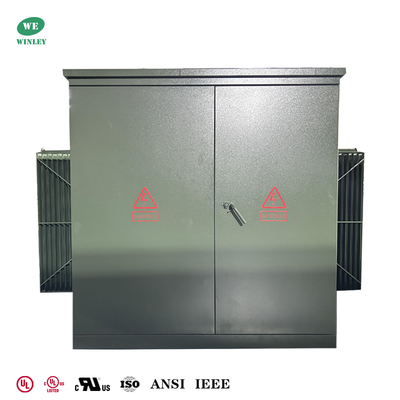

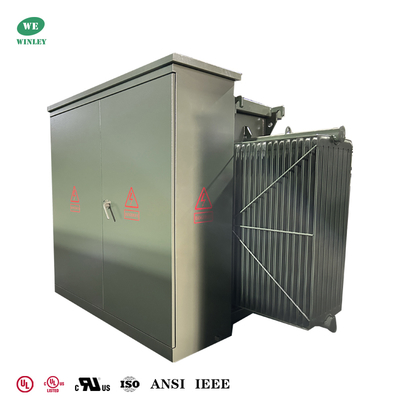

यूएल/सीयूएल प्रमाणपत्र 3750 केवीए तीन चरण पैड माउंटेड वितरण ट्रांसफार्मर 12470V से 480V एएनएसआई आईईईई डीओई 2016 मानक
विन्ली लागू एएनएसआई®/आईईईई® मानकों को पूरा करने वाले तरल से भरे तीन चरण पैड माउंट किए गए ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है और यूएल/सीयूएल प्रमाणन प्राप्त किया है।5 kV और 5 तक के रेटिंग,000 kVA, यह उच्च वोल्टेज और बड़ी क्षमता वाले अवसरों के लिए उपयुक्त है, जैसे कि पावर सबस्टेशन, औद्योगिक बिजली की खपत, आदि।तेल से डूबे हुए ट्रांसफार्मर में बेहतर प्रदर्शन और स्थिरता होती है.
मुख्य डेटा
| ट्रांसफार्मर विन्यासः | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकारः | लूप फ़ीड |
| चरण: | तीन चरण |
| क्षमताः | 3.75 एमवीए (3750 केवीए) |
| वेक्टर समूहः | YYN0 |
| प्राथमिक वोल्टेजः | 12470GrdY/7200 |
| माध्यमिक वोल्टेज: | 480Y/277 |
| आवृत्तिः | 60 हर्ट्ज |
| तापमान वृद्धिः | 65°C |
| शीतलन वर्गः | ओएनएएन; स्व-ठंडा हुआ |
| प्रतिबाधा (सामान्य): | 5७५% |
| दक्षता मानक (एस): | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक मिटिगेशन): | के-० |
| घुमावदार सामग्रीः | तांबा |
| परिवेश तापमान रेटिंगः | 40°C |
तकनीकी चित्र

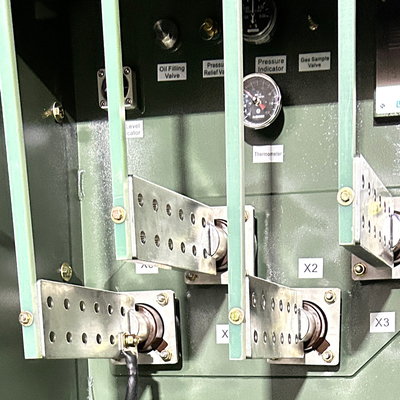

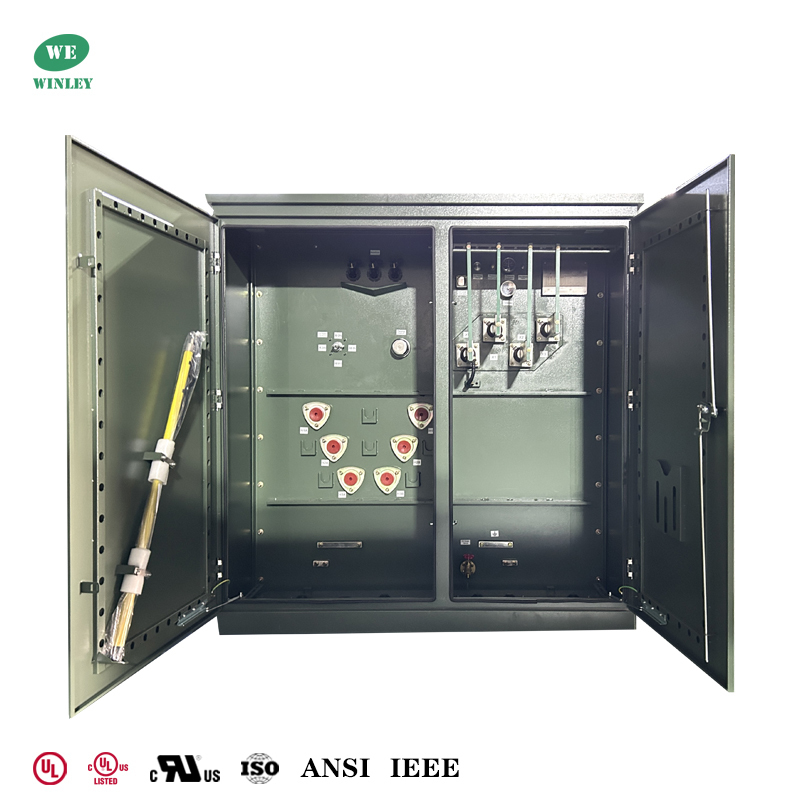

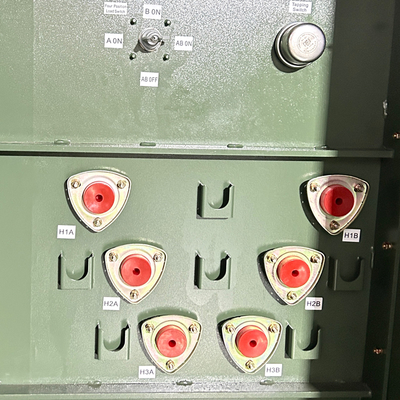

पैड-माउंटेड ट्रांसफार्मर में एक लिफ्ट-अप हुड के साथ एक डिब्बे-प्रकार का डिज़ाइन है, जो एक NEMA 3R रेटेड, लेपित स्टील के आवरण में स्थित है।इसमें स्टील की बाधा के साथ अलग-अलग एचवी (बाएं) और एलवी (दाएं) कम्पोस्ट शामिल हैं, निगरानी के लिए एनालॉग गेज, और स्वचालित दबाव राहत। यह इकाई तांबे के घुमावों, अनाज उन्मुख स्टील कोर और एक लेपित स्टील टैंक के साथ बनाई गई है।
प्रदर्शन
1) संरचना कॉम्पैक्ट और उचित है, और मात्रा छोटी है, जो समान क्षमता के यूरोपीय शैली के बॉक्स परिवर्तन का केवल एक तिहाई है;
2)पूरी तरह से सील, पूरी तरह से अछूता संरचना, सुरक्षा बाधाओं को स्थापित करने की आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा के लिए विश्वसनीय गारंटी;
3)उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार की बिजली आपूर्ति योजनाएं हैं, जो टर्मिनल बिजली आपूर्ति को अपना सकती हैं और रिंग नेटवर्क या दोहरी बिजली आपूर्ति का एहसास कर सकती हैं;
4)S11 तेल-डुबकी शक्ति ट्रांसफार्मर अपनाया जाता है, जिसमें कम हानि, कम तापमान वृद्धि और मजबूत अधिभार क्षमता होती है;
5)सुरक्षा के लिए डबल फ्यूज (बैकअप प्रोटेक्शन फ्यूज + प्लग-इन फ्यूज) का प्रयोग किया जाता है।और प्लग-इन फ्यूज फ्यूज में उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए वर्तमान और तापमान दोहरी संवेदनशीलता विशेषताएं हैं;
200 ए केबल कनेक्टर को लोड के तहत प्लग और अनप्लग किया जा सकता है, और आपात स्थिति में लोड स्विच के रूप में संचालित किया जा सकता है। इसमें एक अलगाव स्विच की विशेषताएं भी हैं।
7. घुमाव Dyn11 कनेक्शन को अपनाता है और लोहे के कोर एक तीन-चरण चार-स्तंभ संरचना को अपनाता है, ताकि उत्पाद किसी भी असममित भार के तहत चल सके, और तटस्थ बिंदु बहाव नहीं करता है,वोल्टेज स्थिर, बिजली की आपूर्ति की गुणवत्ता उच्च है, कैबिनेट गर्म हो जाता है, शोर कम है, और बिजली संरक्षण प्रदर्शन अच्छा है;
8)कैबिनेट विरोधी संक्षारण डिजाइन और विशेष स्प्रे पेंट उपचार, सुंदर और उपन्यास, विभिन्न वातावरण के लिए उपयुक्त, और शहर को सुंदर बनाने के प्रभाव को प्राप्त करता है।
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
