| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-25/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

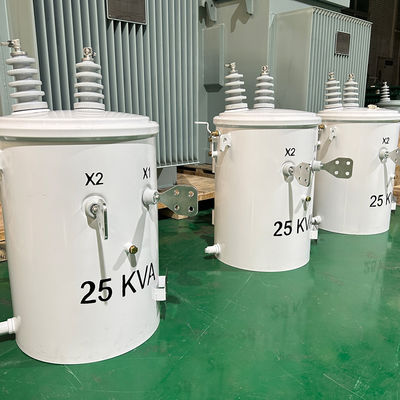

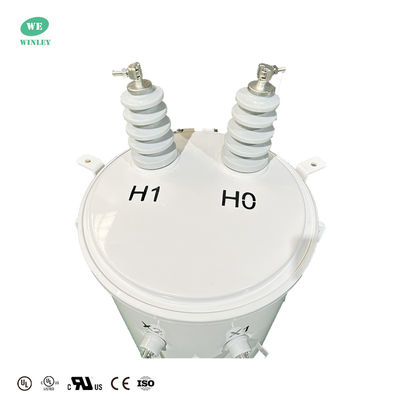

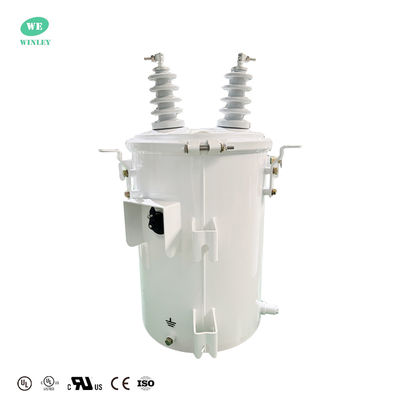

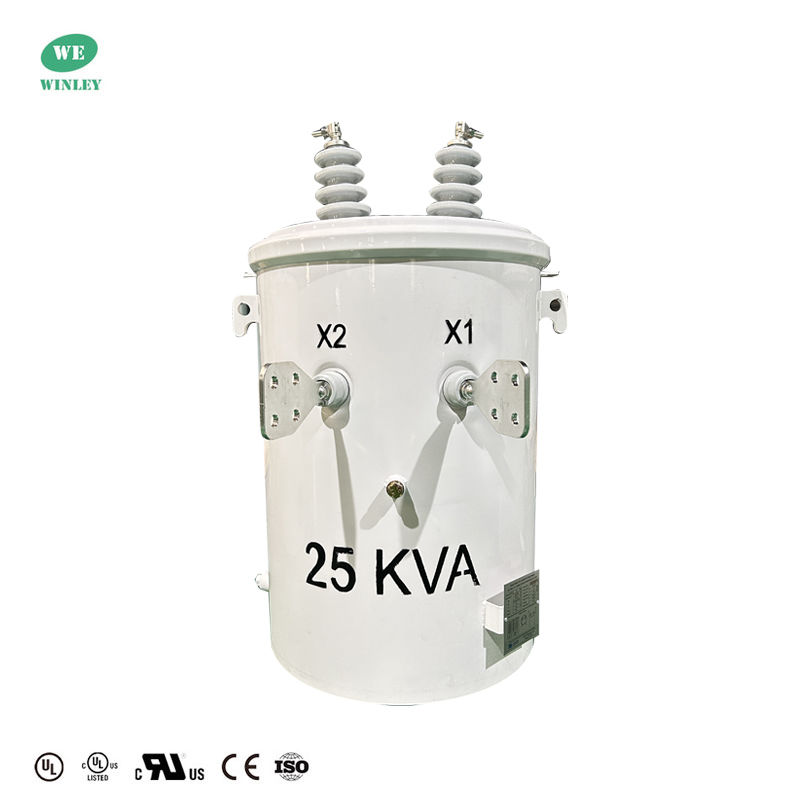

UL प्रमाणन 25 Kva सिंगल फेज पोल माउंटेड ट्रांसफॉर्मर पावर ओवरहेड डिस्ट्रीब्यूशन ऑयल इमर्स्ड ट्रांसफॉर्मर 12470V से 480V ANSI IEEE
यह 25 KVA सिंगल-फेज ओवरहेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर तरल पदार्थ से भरा हुआ है और विश्वसनीय बिजली वितरण के लिए पोल-माउंटेड है। यह 12,470/7,200 V प्राथमिक वोल्टेज पर 277/480 V द्वितीयक आउटपुट के साथ संचालित होता है। ट्रांसफॉर्मर में 5-स्थिति बाहरी टैप चेंजर, 120 डिग्री सेल्सियस पर रेटेड क्लास ई इन्सुलेशन और FR-3 नॉन-पीसीबी तेल के साथ तांबे की वाइंडिंग है। यह सेल्फ-कूल्ड (KNAN) है, इसमें टिकाऊ लेपित स्टील टैंक और वेदरप्रूफ एपॉक्सी फिनिश है। DOE 2016 और ANSI/IEEE दक्षता मानकों को पूरा करने के लिए डिज़ाइन किया गया है।
हमें क्यों चुनें
1. WINLEY द्वारा निर्मित पोल-माउंटेड ट्रांसफॉर्मर ने UL/cUL प्रमाणन प्राप्त किया है, जिसकी रेटेड क्षमता 10 kVA से 333 kVA तक है। उत्पाद ANSI, IEEE, CSA, IEC60076 और अन्य मानकों को पूरा करते हैं या उनसे अधिक हैं।
2. अनुकूलित विद्युत डिजाइन के माध्यम से, हमारे उत्पाद सुरक्षित, स्थिर और कुशल हैं, जो आपको परिचालन लागत बचाने में मदद करते हैं
3. हमारे उत्पादों का निर्यात उत्तरी अमेरिका, मध्य और दक्षिण अमेरिका, दक्षिण पूर्व एशिया और अन्य बाजारों में बड़ी मात्रा में किया गया है। हमारे पास समृद्ध अनुभव है और हम व्यापक तकनीकी सहायता और सेवाएं प्रदान कर सकते हैं।
मुख्य डेटा
| ट्रांसफॉर्मर का प्रकार | ओवरहेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर, कन्वेंशनल टाइप |
| फेज | सिंगल फेज |
| क्षमता | 25 KVA |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| द्वितीयक वोल्टेज | 277/480V |
| आवृत्ति | 60 हर्ट्ज |
| तापमान वृद्धि | 65 डिग्री सेल्सियस |
| इन्सुलेशन रेटिंग | क्लास ई इन्सुलेशन - 120 डिग्री सेल्सियस, 248 डिग्री फ़ारेनहाइट |
| कूलिंग क्लास | KNAN; सेल्फ-कूल्ड |
| दक्षता मानक(एस) | DOE 2016 मानकों को पूरा करता है, ANSI/IEEE मानकों को पूरा करता है |
| वाइंडिंग सामग्री | कॉपर |
| एम्बिएंट तापमान रेटिंग | 40 डिग्री सेल्सियस |
| ध्वनि स्तर | 48 dBA |
| रेटिंग | DOE 2016 दक्षता रेटिंग को पूरा करता है/से अधिक है |
चित्र
मानक सुविधा
पोल माउंटेड ट्रांसफॉर्मर की प्रमुख शिल्प
1. चुंबकीय सर्किट डिजाइन
आयरन कोर का आकार, आकार, हिस्टैरिसीस और एडी करंट लॉस पर विचार करने के लिए महत्वपूर्ण कारक हैं। चुंबकीय सर्किट को ठीक से डिजाइन करने से कुशल ऊर्जा संचरण और नुकसान में कमी हो सकती है।
2. वाइंडिंग डिजाइन
डिजाइन प्रक्रिया के दौरान घुमावों की संख्या, तार सामग्री, इंटरलेयर इन्सुलेशन और वायरिंग विधि जैसे कारकों पर विचार किया जाना चाहिए। एक अच्छी तरह से नियोजित वाइंडिंग डिजाइन को लागू करके, ट्रांसफॉर्मर अधिक भार क्षमता और विश्वसनीयता प्राप्त कर सकता है।
3. इन्सुलेशन सामग्री चयन
सुरक्षा और दीर्घायु सुनिश्चित करने के लिए सही इन्सुलेशन सामग्री चुनना सर्वोपरि है। इन्सुलेटिंग सामग्री का चयन करना आवश्यक है जो उत्कृष्ट इन्सुलेशन प्रदर्शन, उच्च तापमान प्रतिरोध, आर्क ब्रेकडाउन प्रतिरोध और नमी प्रतिरोध प्रदान करते हैं।

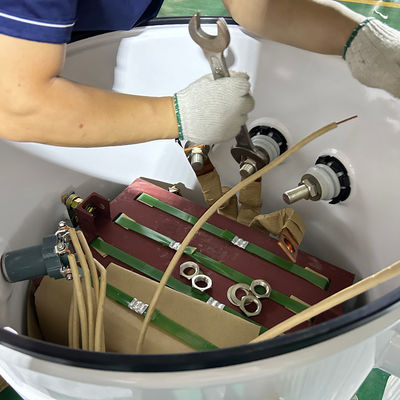

4. वैक्यूम तेल भरना
सिंगल-फेज पोल-माउंटेड ट्रांसफॉर्मर आमतौर पर वैक्यूम तेल भरने की विधि का उपयोग करते हैं। इसमें ट्रांसफॉर्मर चिप्स को वैक्यूम से उपचारित करना, इन्सुलेटिंग तेल इंजेक्ट करना, हवा के बुलबुले को खत्म करना और ट्रांसफॉर्मर को सील करना शामिल है। वैक्यूम तेल भरने की प्रक्रिया फायदेमंद है क्योंकि यह ट्रांसफॉर्मर के इन्सुलेशन प्रदर्शन और थर्मल स्थिरता को बढ़ाती है, जिससे सेवा जीवन लंबा होता है।
5. हीट ट्रीटमेंट
हीट ट्रीटमेंट के माध्यम से ट्रांसफॉर्मर के यांत्रिक गुणों और ताकत को बढ़ाया जा सकता है। यह प्रक्रिया सामग्री की संगठनात्मक संरचना को बदलती है, तनाव और विरूपण को कम करते हुए इसकी कठोरता और पहनने के प्रतिरोध को बढ़ाती है।
विशेष विवरण
| 10kva-333kva सिंगल-फेज तेल में डूबा हुआ ट्रांसफॉर्मर | ||||||
| रेटेड कैपेसिटी (kVA) | उच्च | लो वोल्टेज (v) | कनेक्शन प्रतीक | मानक | शॉर्ट-सर्किट प्रतिबाधा (%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कब तक है?
ए: बी/एल से 24 महीने। यदि कोई एक्सेसरी समस्या है, तो बस क्षतिग्रस्त एक्सेसरी की तस्वीरें प्रदान करें, फिर हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त एक्सेसरीज़ मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास कोर तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। ड्राइंग के अनुसार उत्पाद बनाने के लिए श्रमिकों को सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
