2.5MVA सबस्टेशन पावर ट्रांसफार्मर संरक्षणकर्ता प्रकार तेल डुबोया गया चरण नीचे 24940V से 480V ANSI IEEE मानक

यह सबस्टेशन पावर ट्रांसफार्मर एक तरल से भरा, पैड-माउंटेड, संरक्षक प्रकार है जिसे विश्वसनीय तीन-चरण रेडियल फ़ीड अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसकी क्षमता 2.5 से 3 है।1 एमवीए और एक वेक्टर समूह DYN1, यह स्टेप-अप और स्टेप-डाउन ऑपरेशन दोनों का समर्थन करता है। ट्रांसफार्मर एक डेल्टा फेसर और 480Y/277V (1 केवी वर्ग) के माध्यमिक वोल्टेज के साथ 24,940V (25 केवी वर्ग) के प्राथमिक वोल्टेज पर काम करता है।2 kV वर्ग) एक wye-तटस्थ विन्यास के साथइसमें 110 kV का प्राथमिक बीआईएल और 30 kV का माध्यमिक बीआईएल है, 60 हर्ट्ज पर काम करता है और 120 °C के लिए नामित कक्षा ई इन्सुलेशन के साथ 55 °C तापमान वृद्धि को बनाए रखता है। शीतलन वर्ग KNAN/KNAF है,और यह ANSI/IEEE दक्षता मानकों को पूरा करता है, उच्च प्रदर्शन और ऊर्जा वितरण वातावरण में उच्च स्थायित्व सुनिश्चित करता है।

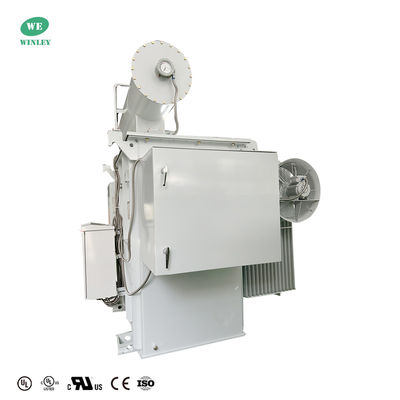

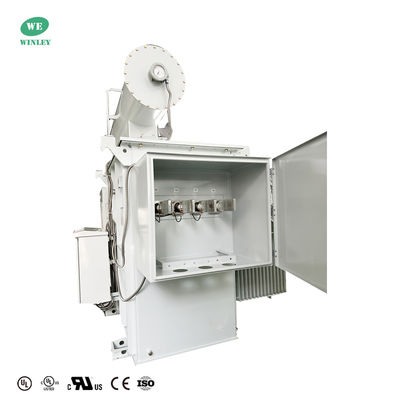

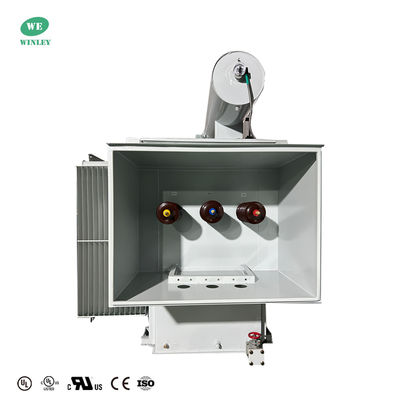

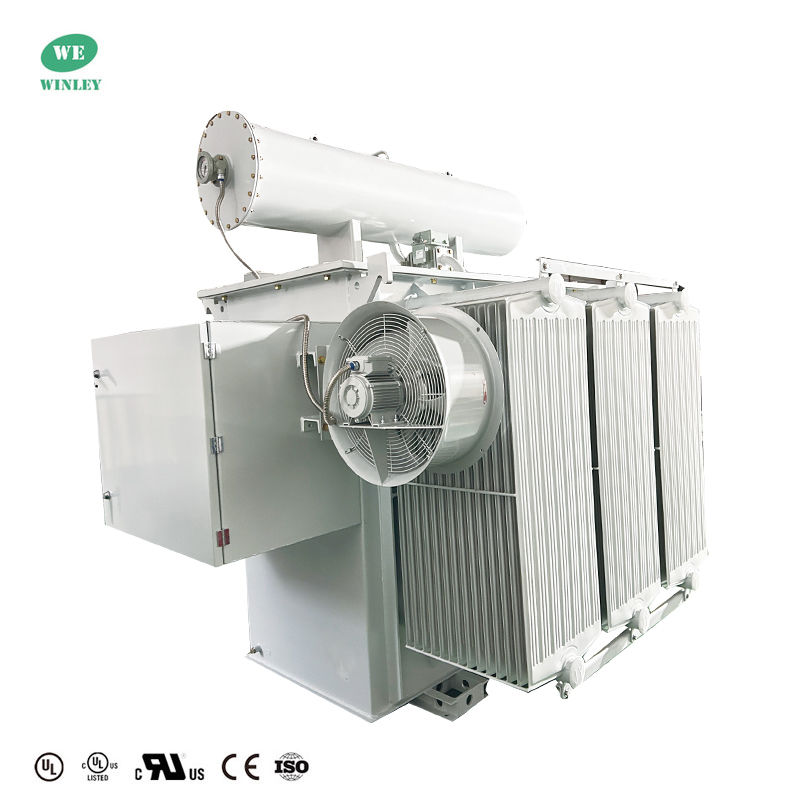

उत्पाद तस्वीरें

मुख्य डेटा

तकनीकी चित्र

मानक विशेषताएं

• संरक्षक प्रकार, तरल से भरा हुआ, पैड-माउंटेड सबस्टेशन ट्रांसफार्मर
• थ्री-फेज रेडियल फ़ीड, स्टेप-अप और स्टेप-डाउन उपयोग का समर्थन करता है
• मौसम प्रतिरोधी एपॉक्सी फिनिश के साथ टिकाऊ लेपित स्टील टैंक और कैबिनेट
• तेल के स्तर, तापमान और दबाव की निगरानी के लिए एनालॉग गेज
• स्वचालित दबाव राहत, बुखोल्ज़ रिले और गैस नमूना शामिल
• फैन नियंत्रण के साथ मजबूर हवा ठंडा (स्वचालित/बंद/मैनुअल)
• उच्च वोल्टेज पक्ष पर 5-स्थिति बंद लोड नल परिवर्तक, 2.5% कदम
• एनईएमए एच-स्पैड टर्मिनलों के साथ लाइव फ्रंट प्राथमिक और द्वितीयक कनेक्शन
• तांबे के घुमावदार और अनाज उन्मुख स्टील कोर
• हॉट स्टिक के साथ छेड़छाड़-प्रूफ, पैड-लॉकेबल दरवाजे
• NEMA 3R मौसम प्रतिरोधी वायरिंग कैबिनेट, भूकंपीय रेटेड
• -40 डिग्री सेल्सियस से +40 डिग्री सेल्सियस के लिए डिज़ाइन किया गया, कम शोर (65 डीबीए)
• सुरक्षा और दक्षता के लिए ANSI/IEEE, DOE, CSA, ASTM मानकों को पूरा करता है

कारखाना परीक्षण

• घुमावदार प्रतिरोध परीक्षण
• इन्सुलेशन प्रतिरोध परीक्षण
• वोल्टेज अनुपात त्रुटि परीक्षण
• शॉर्ट सर्किट प्रतिबाधा परीक्षण
• नो लोड हानि (वाट) परीक्षण
• लोड हानि (वाट) परीक्षण
• प्रेरित वोल्टेज प्रतिरोध परीक्षण
• अलग स्रोत वोल्टेज प्रतिरोध परीक्षण
• दबाव अखंडता परीक्षण परीक्षण

उत्पाद विनिर्देश

हमें क्यों चुनें?

विंली इलेक्ट्रिक तरल भरने वाले वितरण ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है जो वर्तमान लागू ANSI, IEEE, CSA, AS, DOE मानकों को पूरा करते हैं।उच्च वोल्टेज के साथ 44 kV तक और 20 MVA तक के नामितविंली ने UL/cUL प्रमाणन प्राप्त किया है (प्रमाण पत्र संख्याः UL-US-2431836-0, UL-CA-2423202-0), और ग्राहक आवश्यकताओं के अनुसार UL (साझेदार प्राधिकरण) के लिए आवेदन कर सकते हैं।
