| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस -3000/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

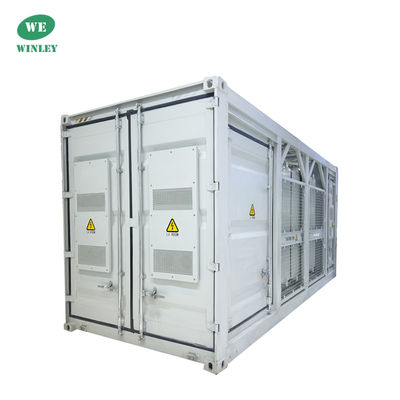

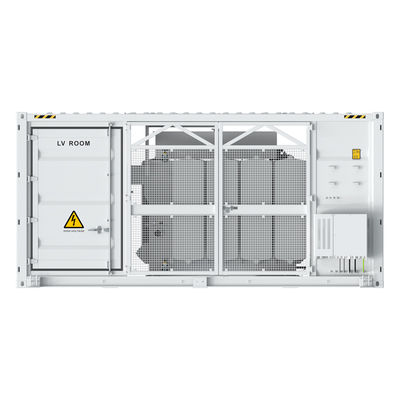

कंटेनरीकृत स्मार्ट ट्रांसफार्मर स्टेशन स्ट्रिंग प्रकार के इंटेलिजेंट इंटीग्रेटेड बॉक्स प्रकार के सबस्टेशन 800V से 35KV तक
सारांश
एलवी सौर इन्वर्टर से बिजली को मध्यम वोल्टेज (एमवी) एसी में परिवर्तित करता है।मजबूत सुरक्षा के साथ कॉम्पैक्ट डिजाइन निर्बाध समुद्री/भूमि परिवहन सुनिश्चित करता है.
मुख्य डेटा
| एसी पावर | 3000 केवीए | |
| नामित इनपुट वोल्टेज | 800 वी | |
| एलवी मुख्य स्विच | एसीबी/एमसीसीबी | |
| नामित आउटपुट वोल्टेज | 11 kV, 15 kV, 20 kV, 22 kV, 30 kV, 33 kV, 35 kV 2 | |
| आवृत्ति | 50 हर्ट्ज/60 हर्ट्ज | |
| ट्रांसफार्मर प्रकार | तेल में डूबा हुआ | |
| ट्रांसफार्मर शीतलन प्रकार | ओएनएएन | |
| ट्रांसफार्मर टैपिंग | ± 2 x 2.5% | |
| ट्रांसफार्मर तेल का प्रकार | खनिज तेल (PCB मुक्त) | |
| ट्रांसफार्मर वेक्टर समूह | Dy11-y11 | |
| ट्रांसफार्मर न्यूनतम पीक दक्षता सूचकांक | स्तर 1 या स्तर 2 EN 50588-1 के अनुसार | |
| आरएमयू प्रकार | SF6 गैस अछूता | |
| आरएमयू ट्रांसफार्मर सुरक्षा इकाई | एमवी वैक्यूम सर्किट ब्रेकर यूनिट | |
| आरएमयू केबल इनकमिंग/आउटगोइंग यूनिट | प्रत्यक्ष केबल इकाई या केबल लोड ब्रेक स्विच इकाई | |
| सहायक ट्रांसफार्मर | सूखी प्रकार का ट्रांसफार्मर, 5 kVA, Dyn11 | |
| सहायक ट्रांसफार्मर का आउटपुट वोल्टेज | 400 / 230 वैक या 220 / 127 वैक | |
| ट्रांसफार्मर निगरानी एवं सुरक्षा | तेल का स्तर, तेल का तापमान, तेल का दबाव और बुखोलज़ | |
| एमवी और एलवी कक्ष का सुरक्षा स्तर | आईपी 54 | |
| YBS का आंतरिक आर्किंग दोष वर्गीकरण | IAC A 20 kA 1s | |
| एमवी रिले सुरक्षा | 50/51, 50N/51N | |
| एलवी ओवरवोल्टेज सुरक्षा | प्रकार I+II | |
| कृन्तकों के खिलाफ सुरक्षा | C5 आईएसओ 12944 के अनुसार मध्यम | |
| आयाम (W x H x D) | 6,058 x 2,896 x 2,438 मिमी (20 ′′ HC कंटेनर) | |
| वजन | < 22 टन | |
| परिचालन तापमान सीमा | -25°C ~ 60°C 4 (-13°F ~ 140°F) | |
| सापेक्ष आर्द्रता | 0% ~ 95% | |
| एमवी-एलवी एसी कनेक्शन | पूर्व वायर्ड और पूर्व-परीक्षण, साइट पर कोई आंतरिक केबलिंग नहीं | |
| एलवी और एमवी रूम कूलिंग | उच्च उपलब्धता के लिए एयर-क्रॉस के बिना स्मार्ट कूलिंग | |
| संचार | मॉडबस-आरटीयू | |
| लागू मानक | IEC 62271-202, EN 50588-1, IEC 60076, IEC 62271-200, IEC 61439-1 | |
तकनीकी चित्र
मुख्य लाभ:
आवेदन
विंली की योग्यताएँ
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
