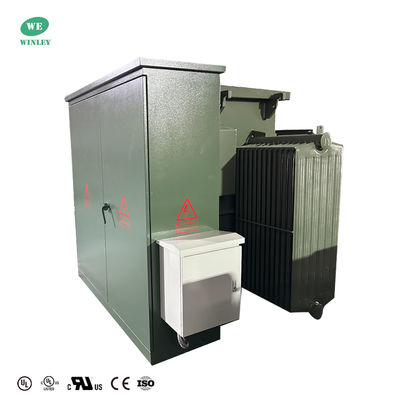

2500 kVA पैड माउंटेड थ्री-फेज ऑयल-इमर्स्ड डिस्ट्रीब्यूशन ट्रांसफॉर्मर 34.5KV ANSI IEEE स्टैंडर्ड्स

परिभाषा

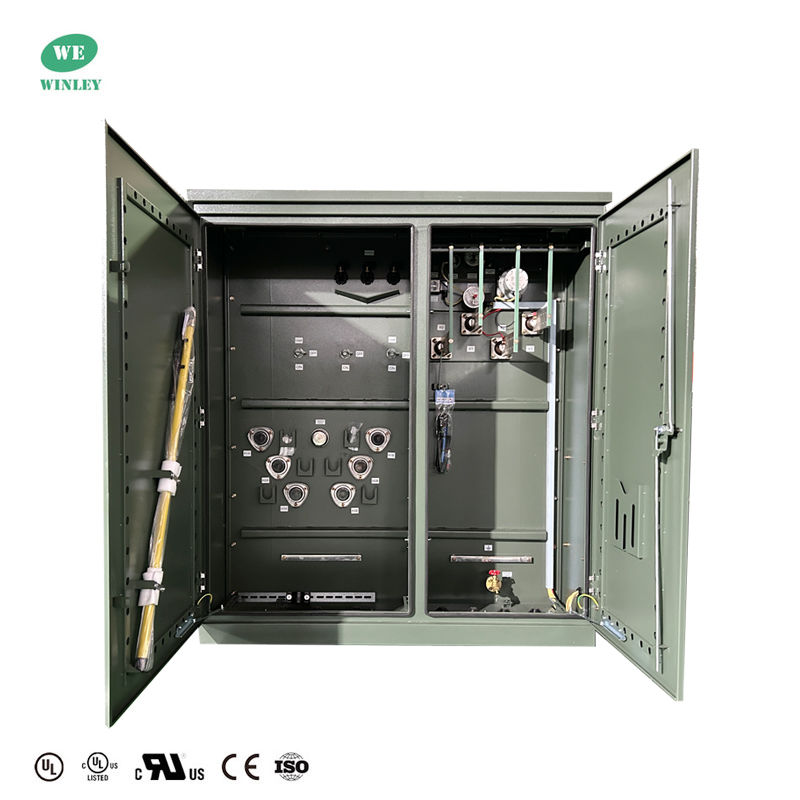

थ्री-फेज पैड माउंटेड ट्रांसफॉर्मर एक तेल से भरा वितरण ट्रांसफॉर्मर है जिसे बाहरी उपयोग के लिए डिज़ाइन किया गया है। ट्रांसफॉर्मर कोर, वाइंडिंग, हाई-वोल्टेज लोड स्विच, फ्यूज और अन्य सहायक उपकरणों को एक सीलबंद बाड़े में एकीकृत करें, यह लाइव फ्रंट और डेड फ्रंट निर्माण में आता है, जो लूप फीड और रेडियल फीड अनुप्रयोगों के लिए उपयुक्त है, इसे अतिरिक्त सुरक्षात्मक बाड़ों के बिना सीधे जमीन पर स्थापित करने के लिए डिज़ाइन किया गया है।

डिजाइन क्षमताएं

• क्षमता: 75 kVA—5500 kVA
• प्राथमिक वोल्टेज: 34.5KV, 24.94KV, 13.8KV, 13.2KV, 12.47KV, 4.16KV
• माध्यमिक वोल्टेज: 690Y/400, 480Y/277, 208Y/120, 240Y/120
• फीड प्रकार: लूप फीड, रेडियल फीड
• मानक: IEEE/ANSI(C57.12.34), CSA(C227.4 & C227.5), IEC, DOE 2016, NEMA

हमें क्यों चुनें

• WINLEY 45kva-5500KVA की क्षमता और 34.5KV तक के वोल्टेज के साथ थ्री-फेज पैड माउंटेड ट्रांसफॉर्मर की एक पूरी श्रृंखला का उत्पादन करता है। उत्पाद DOE 2016, IEEE/ANSI, CSA, IEC, NEMA, आदि के मानकों को पूरा करते हैं या उनसे अधिक हैं।
• WINLEY द्वारा निर्मित थ्री-फेज पैड माउंटेड ट्रांसफॉर्मर ने UL/cUL प्रमाणन (प्रमाणपत्र संख्या: UL-US-2431836-0, UL-CA-2423202-0) प्राप्त किया है, और ग्राहक आवश्यकताओं के अनुसार UL (पार्टनर प्राधिकरण) के लिए आवेदन कर सकता है।
• हमारे उत्पादों का निर्यात उत्तरी अमेरिका, दक्षिण अमेरिका, फिलीपींस और अन्य स्थानों पर बड़ी मात्रा में किया जाता है। हमारे पास डिजाइन और उत्पादन, पेशेवर और विश्वसनीय बिक्री के बाद सेवा का समृद्ध अनुभव है, और 7-35 दिनों के भीतर माल जल्दी से वितरित कर सकते हैं।

थ्री फेज़ पैड माउंटेड ट्रांसफॉर्मर मुख्य डेटा

तकनीकी चित्र

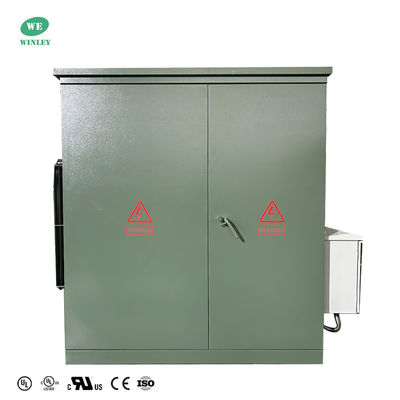

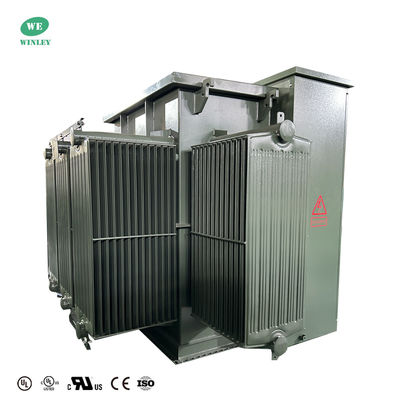

2.5 MVA पैड माउंट ट्रांसफॉर्मर 34,500V डेल्टा प्राइमरी और 480Y/277V वाई सेकेंडरी के साथ विश्वसनीय थ्री-फेज पावर प्रदान करता है। इसमें उच्च दक्षता (99.40%) और पर्यावरण मित्रता के लिए तांबे की वाइंडिंग, एक स्टील कोर और प्राकृतिक एस्टर इंसुलेटिंग तरल पदार्थ हैं। एक वेदरप्रूफ NEMA 3R बाड़े में रखा गया है जिसमें छेड़छाड़-प्रूफ दरवाजे हैं, इसमें 5-स्थिति टैप चेंजर, सर्ज अरेस्टर और ओवरकरंट सुरक्षा शामिल है। सेल्फ-कूल्ड और पैड-माउंटेड अंडरग्राउंड कंड्यूट एंट्री के साथ, यह सुरक्षित, कुशल बिजली वितरण सुनिश्चित करता है।

प्रदर्शन

1) संरचना कॉम्पैक्ट और उचित है, और आयतन छोटा है, जो समान क्षमता के यूरोपीय-शैली के बॉक्स परिवर्तन का लगभग एक-तिहाई है;
2) पूरी तरह से सीलबंद, पूरी तरह से अछूता संरचना, सुरक्षा बाधाओं को स्थापित करने की कोई आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा की विश्वसनीय गारंटी;
3) उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार की बिजली आपूर्ति योजनाएं हैं, जो टर्मिनल बिजली आपूर्ति को अपना सकती हैं और रिंग नेटवर्क या दोहरी बिजली आपूर्ति का एहसास कर सकती हैं;
4) S11 तेल-इमर्स्ड पावर ट्रांसफॉर्मर को अपनाया जाता है, जिसमें कम नुकसान, कम तापमान वृद्धि और मजबूत अधिभार क्षमता होती है;
5) सुरक्षा के लिए डबल फ्यूज (बैकअप सुरक्षा फ्यूज + प्लग-इन फ्यूज) का उपयोग किया जाता है, और प्लग-इन फ्यूज फ्यूज में वर्तमान और तापमान दोहरी संवेदनशीलता विशेषताएं होती हैं ताकि उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित किया जा सके;
6) 200A केबल कनेक्टर को लोड के तहत प्लग और अनप्लग किया जा सकता है, और आपात स्थिति में लोड स्विच के रूप में संचालित किया जा सकता है। इसमें एक आइसोलेटिंग स्विच की विशेषताएं भी हैं।
7) वाइंडिंग Dyn11 कनेक्शन को अपनाती है और आयरन कोर एक थ्री-फेज फोर-कॉलम संरचना को अपनाता है, ताकि उत्पाद किसी भी असममित भार के तहत चल सके, और न्यूट्रल पॉइंट बहता नहीं है, वोल्टेज स्थिर है, बिजली आपूर्ति की गुणवत्ता उच्च है, कैबिनेट गर्म होता है, शोर कम होता है, और बिजली संरक्षण प्रदर्शन अच्छा होता है ；
8) कैबिनेट एंटी-जंग डिजाइन और विशेष स्प्रे पेंट उपचार को अपनाता है, सुंदर और उपन्यास, विभिन्न वातावरणों के लिए उपयुक्त है, और शहर को सुंदर बनाने का प्रभाव प्राप्त करता है।

विशिष्टता

उत्पादन प्रक्रिया

अक्सर पूछे जाने वाले प्रश्न

1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?

ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।

2. प्र: लीड टाइम क्या है?

ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।

3. प्र: वारंटी कब तक है?

ए: बी/एल से 24 महीने। यदि कोई सहायक समस्या है, तो बस क्षतिग्रस्त सहायक की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त सहायक उपकरण मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।

4. प्र: क्या OEM/ODM उपलब्ध है?

ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।

अनुकूलित सेवाएं:

ए. अनुकूलित रंग और विशेष कार्य।

बी. अनुकूलित बॉक्स।

सी. ग्राहक का लोगो प्रिंट करें।

डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।

5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?

ए: हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को चित्रों के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
