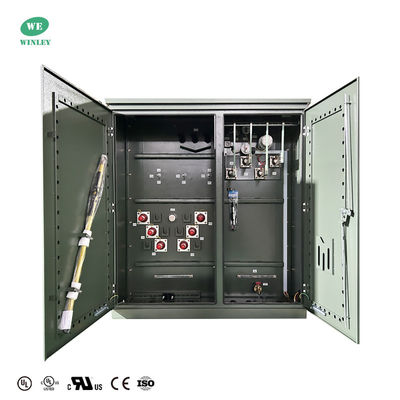

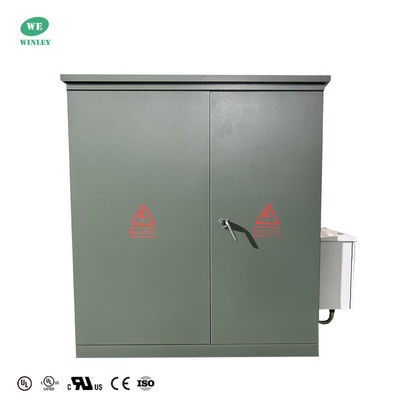

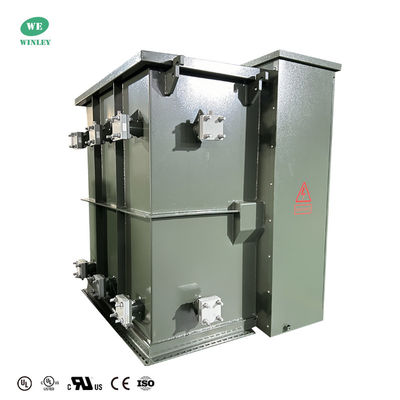

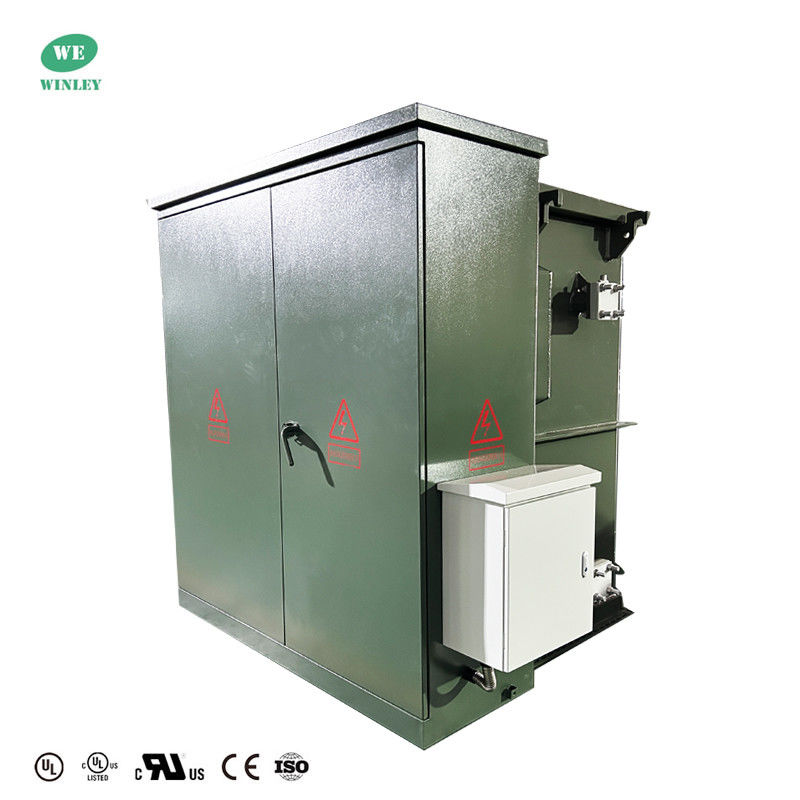

यूएल प्रमाणन 3750KVA तीन चरण पैड घुड़सवार ट्रांसफार्मर तरल से भरा हुआ मृत फ्रंट लूप फ़ीड 34500V से 480Y277 ANSI C57

हमें क्यों चुनें?

पैड-माउंटेड ट्रांसफार्मर के अग्रणी निर्माता के रूप में, WINLEY 34.5kV तक के वोल्टेज और 5.5MVA तक के रेटिंग के साथ उच्च प्रदर्शन वाली इकाइयां प्रदान करता है।हमारे यूएल/सीयूएल-प्रमाणित ट्रांसफार्मर कठोर गुणवत्ता मानकों को पूरा करते हैं, विश्वसनीयता और वैश्विक मानकों के अनुपालन को सुनिश्चित करते हुए. उत्तरी अमेरिकी परियोजनाओं में गहरी विशेषज्ञता के साथ, हम स्थानीय नियमों के साथ-साथ एएनएसआई / आईईईई, सीएसए, डीओई और एनईएमए आवश्यकताओं में विशेषज्ञ हैं,विभिन्न बिजली वितरण आवश्यकताओं के लिए अनुकूलित समाधान प्रदान करना.

ट्रांसफार्मर विवरण

3.75 एमवीए (3750 केवीए) तीन-चरण पैड-माउंटेड ट्रांसफार्मर (कंपार्टमेंटल-टाइप) एक Dyn1 वेक्टर समूह और लूप फ़ीड ऑपरेशन के साथ मजबूत स्टेप-डाउन पावर वितरण प्रदान करता है।34500V प्राथमिक (35 kV वर्ग) के लिए नामित, 150 kV BIL) और 480Y/277V माध्यमिक (1.2 kV वर्ग, 30 kV BIL), इसमें 5-स्थिति नल परिवर्तक (2.5% कदम), 600A/35 kV लोड ब्रेक स्विच और कक्षा E इन्सुलेशन (120°C) के साथ तांबे की घुमाव है.बायोडिग्रेडेबल वनस्पति तेल (422 गैलन) का उपयोग करके, यह केएनएएन स्व-कूलिंग, 5.0-7.5% प्रतिबाधा प्रदान करता है, और डीओई 2016/एएनएसआई/आईईईई मानकों को पूरा करता है।

मुख्य डेटा

तकनीकी चित्र

मानक विशेषताएं

थ्री फेज पैड माउंट ट्रांसफार्मर प्रदर्शन

• सुरक्षित और विश्वसनीय: इनका उपयोग कुशल इन्सुलेशन सुरक्षा और गर्मी फैलाव उपकरण के साथ होता है, जिसमें सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए अच्छी तरह से डिज़ाइन की गई केबल कैबिनेट संरचना होती है।इनकी अतिभार क्षमता बहुत अधिक है।2 घंटे के लिए 2 गुना अधिभार और 7 घंटे के लिए 1.6 गुना अधिभार की अनुमति देता है।
• सुविधाजनक कनेक्शन: कोहनी प्लग का प्रयोग उच्च वोल्टेज के इनकमिंग केबलों को कनेक्ट करना आसान बनाता है, जिससे पावर के तहत प्लग-इन और प्लग-आउट ऑपरेशन की अनुमति मिलती है।
• मजबूत रक्षा क्षमताः वे तत्काल वोल्टेज पीक का प्रभावी ढंग से विरोध कर सकते हैं, बिजली उपकरण को क्षति से बचा सकते हैं। वे डबल फ्यूज सुरक्षा भी पेश करते हैंः
• सम्मिलन फ्यूज (BAY-o-NET): द्वैध संवेदनशील फ्यूज (तापमान और धारा) जो द्वितीयक पक्ष पर शॉर्ट सर्किट दोषों से बचाता है।
• बैकअप करंट लिमिटिंग प्रोटेक्शन फ्यूज (ईएलएसपी): ट्रांसफार्मर के अंदर और उच्च वोल्टेज पक्ष में खराबी से बचाता है।
• लचीली बिजली आपूर्ति: वे या तो टर्मिनल प्रकार या रिंग नेटवर्क प्रकार हो सकते हैं, जिससे एक ट्रांसफार्मर दूसरे को बिजली की आपूर्ति कर सकता है, जिससे बिजली की आपूर्ति की दूरी और विश्वसनीयता बढ़ जाती है।
• ऊर्जा की बचत और पर्यावरण संरक्षण: ऊर्जा दक्षता और पर्यावरण संरक्षण को ध्यान में रखते हुए डिजाइन किया गया है।

विनिर्देश

उत्पादन प्रक्रिया

अक्सर पूछे जाने वाले प्रश्न

1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?

एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।

2प्रश्न: लीड टाइम क्या है?

एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।

3प्रश्न: वारंटी कब तक है?

एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.

4प्रश्न: क्या OEM/ODM उपलब्ध है?

एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।

अनुकूलित सेवाएं:

कस्टम रंग और विशेष कार्य।

b. अनुकूलित बॉक्स.

c. ग्राहक का लोगो प्रिंट करें।

d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.

5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?

एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
