| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGD-75/12.47 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | T/T |
UL/cUL 75Kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर आउटडोर पावर डिस्ट्रीब्यूशन स्टेप डाउन 12.47KV ANSI IEEE मानक
हमें क्यों चुनें?
1विंली एकल-चरण ट्रांसफार्मर ने UL/cUL प्रमाणन प्राप्त किया है, जिसकी क्षमता 10-333KVA और वोल्टेज 34.5KV तक है।
2उत्पादों को कई मानकों के अनुसार डिजाइन किया गया है और DOE 2016, IEEE, ANSI, CSA, IEC, NEMA और अन्य मानकों को पूरा या उससे अधिक है।
3मासिक डिलीवरी क्षमता 800 यूनिट से अधिक है, और तेजी से डिलीवरी 4 सप्ताह के भीतर हासिल की जा सकती है।
सिंगल फेज पैड माउंटेड ट्रांसफार्मर मुख्य डेटा
| चरण | एकल चरण |
| क्षमता | 75 केवीए |
| वेक्टर समूह | II6 |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 240/480V |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | वर्ग ई |
| शीतलन वर्ग | ओएनएएन |
| दक्षता मानक | डीओई 2016, एएनएसआई/आईईईई मानक |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 51 डीबीए |
| दक्षता | 99०.०५% |
| कोई भार हानि नहीं (वाट में) * | +/- 237W |
| भार हानि (वाट में) * | +/- 822W |
सिंगल फेज पैड माउंट ट्रांसफार्मरमानक विशेषताएं
• ANSI®, IEEE® और NEMA® मानकों को पूरा करता है या उससे अधिक है
• वितरण ट्रांसफार्मर के लिए DOE ऊर्जा दक्षता मानक 10 CFR भाग 431 को पूरा करता है
• टैंक कोटिंग IEEE Std C57 से अधिक है।12.28TM-2005 और IEEE Std C57.12.29TM-2005 मानक (केवल स्टेनलेस स्टील इकाइयां)
• आईईईई स्टैड C57 के साथ पूर्ण अनुपालन।12.28TM-2005 मानक के लिए आवरण की अखंडता की आवश्यकताएं
• लेजर से उत्कीर्ण नाम की पट्टिका
• स्टेनलेस स्टील के लिफ्टिंग प्रावधान
• टैंक की ग्राउंडिंग के प्रावधान
• स्वचालित दबाव राहत उपकरण
• विद्युत ग्रेड खनिज तेल
• स्टेनलेस स्टील के पिन और बैरल के साथ हिंगिंग दरवाजा
• आसानी से संरेखित करने के लिए फ्लोटिंग लॉक जेब
• कैप्टिव स्टेनलेस स्टील पेंटाहेड दरवाजा लॉक बोल्ट
• तेल भरने और निकालने के प्रावधान
• हटाने योग्य थ्रेशोल्ड
• वेल्डेड गुंबददार टैंक कवर
• उच्च वोल्टेज बुशिंग कुएं - 200 ए

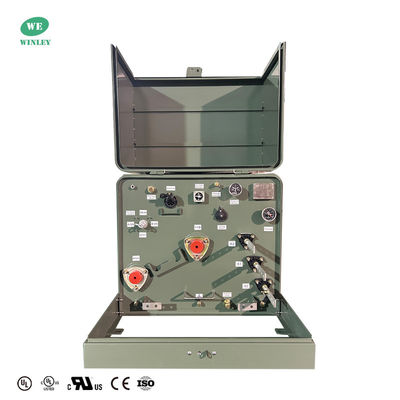

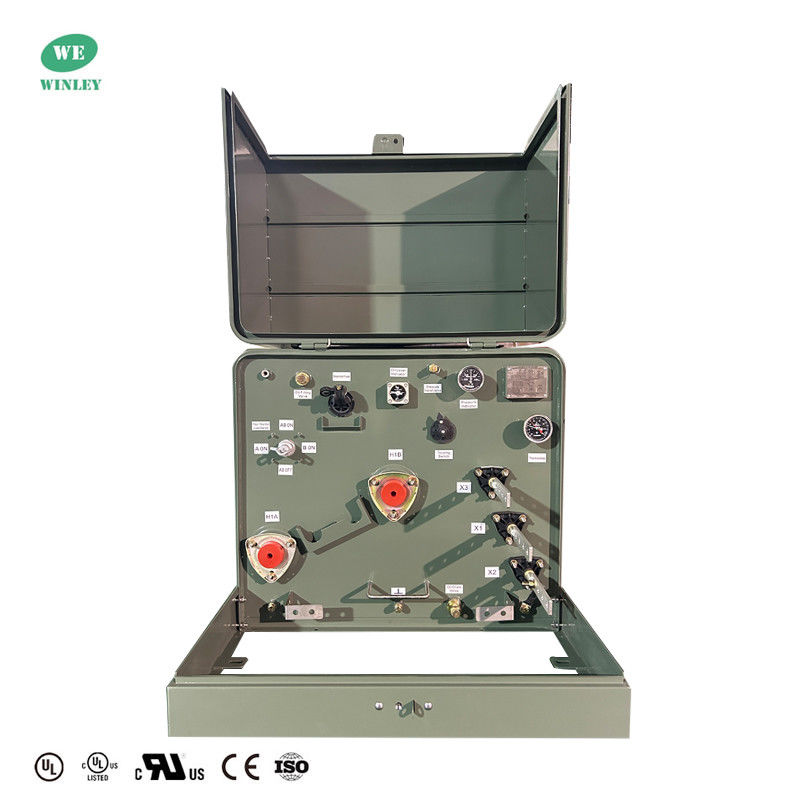

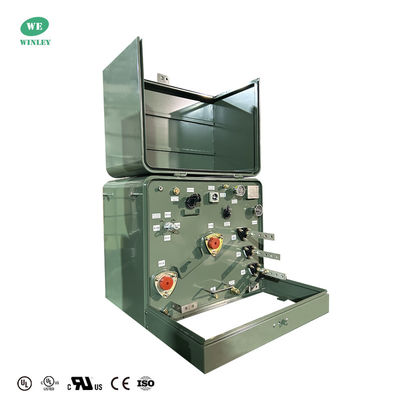

सिंगल फेज पैड माउंट ट्रांसफार्मरचित्रण
यह 75 KVA एकल-चरण पैडमाउंटेड ट्रांसफार्मर 12470GrdY/7200V प्राथमिक (95 kV BIL) और 240/480V द्वितीयक के साथ लूप फ़ीड ऑपरेशन प्रदान करता है।तांबे के घुमाव, और ओएनएएन शीतलन, इसमें मृत फ्रंट प्राथमिक कनेक्शन, सर्ज अरेस्टर, और बैजनेट फ्यूज शामिल हैं। विश्वसनीय वितरण के लिए खनिज तेल इन्सुलेशन का उपयोग करके डीओई 2016/एएनएसआई/आईईईई को पूरा करता है।
प्रदर्शन विशेषता
1)एकल चरण पैड पर लगाए गए ट्रांसफार्मर टैंक कोटिंग C57 से अधिक है,12.8 और C57,12.29आईईईई सी 57 के पूर्ण अनुपालन में।12.28 कैबिनेट अखंडता मानक.
2) लूप फ़ीड ऑपरेशन के लिए दो बाहरी क्लैंप यूनिवर्सल उच्च वोल्टेज बुशिंग कुएं या रेडियल फ़ीड ऑपरेशन के लिए एक बाहरी क्लैंप बुशिंग कुएं।
3) तीन बाहरी रूप से क्लैंप किए गए कम वोल्टेज बुशिंग्स जिसमें गिल्ट किए गए तांबे के स्टड शामिल हैं, जिसमें एक पूरी तरह से अछूता तटस्थ टर्मिनल और हटाने योग्य ग्राउंड स्ट्रैप शामिल है।
4)इम्बोस्ड बुशिंग माउंट; रिसेस्ड ऑयल कम्पार्टमेंट बॉटम।
5)थ्रेडेड, फ्लश-माउंटेड स्टेनलेस स्टील लिफ्टिंग प्रावधान।
6)आटोमेटिक प्रेशर रिलीफ डिवाइस।
7)ऑक्सीकरण अवरोधक के साथ इलेक्ट्रिक ग्रेड खनिज तेल।
8)संक्षारण प्रतिरोधी स्टेनलेस स्टील के हिंज पिन और बैरल के साथ हटाने योग्य हुड.
9)पानी के प्रतिधारण को रोकने के लिए हुड और तेल डिब्बे पर गुंबददार शीर्ष सतहें।
10)तेल भरने/तेल स्तर प्लग; तेल निकासी प्लग; टैंक ग्राउंडिंग प्रावधान।
११) कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पेंडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी तालाबंदी संयोजन।
विनिर्देश
| एसपैड पर लगाए गए ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
