100 क्वा सिंगल फेज पोल माउंटेड ट्रांसफार्मर डबल वाइंडिंग पावर डिस्ट्रीब्यूशन ऑयल डुबकी ट्रांसफार्मर 34.5kv से 120v ANSI IEEE UL सर्टिफिकेशन के साथ

WINLEY' एकल-चरण, तेल से भरे हुए, पोल-माउंटेड वितरण ट्रांसफार्मर आवासीय ओवरहेड वितरण भारों की सेवा के लिए डिज़ाइन किए गए हैं। वे हल्के वाणिज्यिक भारों के लिए भी उपयुक्त हैं,औद्योगिक प्रकाश व्यवस्था और विविध बिजली अनुप्रयोगइन ट्रांसफार्मरों को विद्युत उपयोगिता बिजली वितरण प्रणालियों पर सामान्य रूप से मिलने वाली अनुप्रयोग स्थितियों के लिए डिज़ाइन किया गया है।

हमें क्यों चुनें?

WINLEY के पोल-माउंटेड ट्रांसफार्मर, UL/cUL प्रमाणित, 10-333 kVA की क्षमता प्रदान करते हैं और ANSI, IEEE, CSA, IEC60076 मानकों से अधिक हैं। दशकों की विशेषज्ञता के साथ,हम पूर्ण तकनीकी सहायता प्रदान करते हैं और उत्तरी/दक्षिण अमेरिका और दक्षिण पूर्व एशिया में विश्व स्तर पर निर्यात करते हैंहमारे सुरक्षित, स्थिर और कुशल डिजाइन विश्वसनीय बिजली समाधानों के लिए परिचालन लागत को कम करते हैं।

मुख्य डेटा

चित्रण

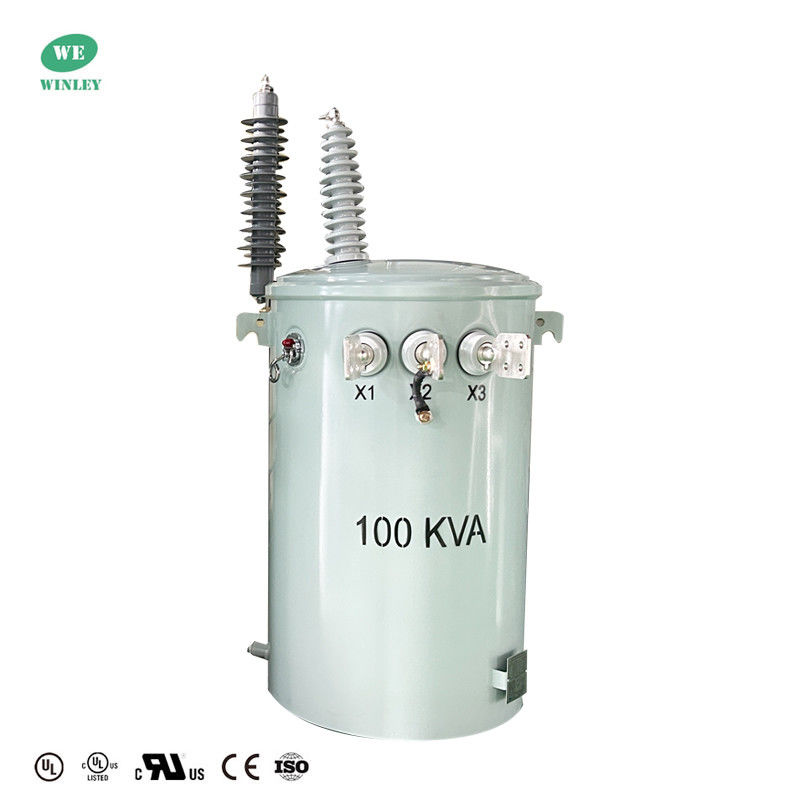

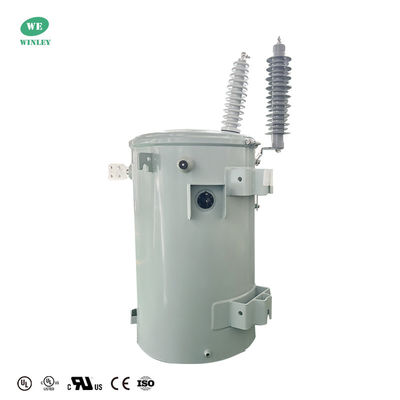

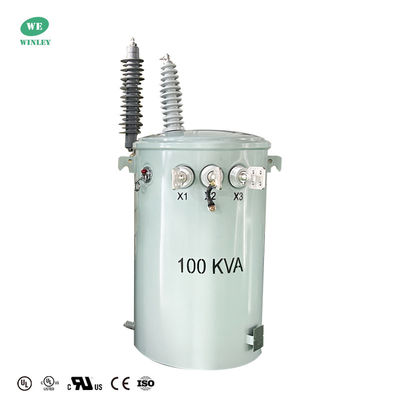

यह एकल-चरण ऊपरी वितरण ट्रांसफार्मर (100 केवीए) तरल से भरा हुआ और पोल-माउंटेड है, जिसमें 34500GrdY/19920V प्राथमिक (125 kV BIL) और 120/240V द्वितीयक (30 kV BIL) है।5 पोजीशन के टैप चेंजर के साथ, तांबे के घुमाव, और वर्ग ई इन्सुलेशन, यह जैव अपघट्य वनस्पति तेल और स्व-ठंडा (KNAN) का उपयोग करता है। DOE 2016/ANSI/IEEE को पूरा करता है, 99% दक्षता प्रदान करता है, 51 dBA ध्वनि,और एक जंग प्रतिरोधी स्टील टैंक (एएनएसआई ग्रे). ग्राउंडिंग प्रावधानों के साथ हैंगर ब्रैकेट के माध्यम से घुड़सवार।

मानक विशेषता

• डीओई ऊर्जा दक्षता मानक को पूरा करता है या एएनएसआई/आईईईई और सीएसए मानकों से अधिक है
• लिफ्टिंग लैग
• पकड़े जाने वाले माउंटिंग पैड

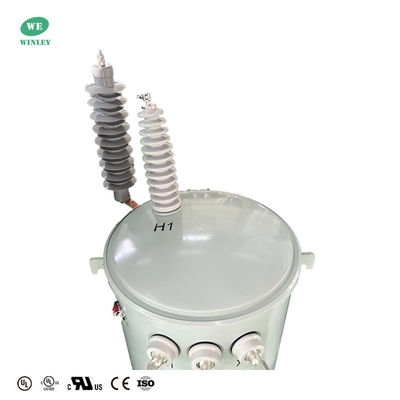

• ढक्कन-माउंटेड उच्च वोल्टेज चीनी मिट्टी
• आंखों के बंद होने के साथ बुशिंग
• कम वोल्टेज बुशिंग के साथ आंखों के बंद होने वाले टर्मिनल
• कम वोल्टेज का तटस्थ ग्राउंडिंग स्ट्रैप
• नीचे के ब्रैकेट पर लेजर से अंकित नाम प्लेट के साथ एएनएसआई समर्थन लुग्स (हैंगर ब्रैकेट)
• पॉलिएस्टर से अछूता कवर
• स्व-वेंटिलेशन और फिर से सील करने वाला कवर संयोजन
• कोर
• कॉइल
• केंद्र रेखा कोर/कोइल असेंबली समर्थन ब्रैकेट
• कम वोल्टेज के तार
• कवर ग्राउंड स्ट्रैप के साथ तेल भरने प्लग
• टैंक ग्राउंड पैड

रेटिंग

• डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है
• एएनएसआई/आईईईई #सी57 के अनुरूप है।12.00
• एएनएसआई/आईईईई #सी57 के अनुरूप है।12.20
• एएनएसआई/आईईईई #सी57 के अनुरूप है।12.28
• एएनएसआई/आईईईई #सी57 के अनुरूप है।12.31
• एएनएसआई / आईईईई सी 57 के अनुरूप है।12.70
• एएनएसआई / आईईईई सी 57 के अनुरूप है।12.80
• ASTM D3487 के अनुरूप

विनिर्देश

उत्पादन प्रक्रिया

अक्सर पूछे जाने वाले प्रश्न

1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?

एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।

2प्रश्न: लीड टाइम क्या है?

एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।

3प्रश्न: वारंटी कब तक है?

एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.

4प्रश्न: क्या OEM/ODM उपलब्ध है?

एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।

अनुकूलित सेवाएं:

कस्टम रंग और विशेष कार्य।

b. अनुकूलित बॉक्स.

c. ग्राहक का लोगो प्रिंट करें।

d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.

5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?

एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
