पावर डिस्ट्रीब्यूशन के लिए UL/cUL सर्टिफिकेशन सप्लायर 75Kva सिंगल फेज पैड माउंटेड ट्रांसफॉर्मर 24.94KV DOE 2016 स्टैंडर्ड्स CSA ANSI IEEE स्टैंडर्ड्स

WINLEY के सिंगल फेज पैड माउंटेड ट्रांसफॉर्मर आवासीय/वाणिज्यिक/हल्के औद्योगिक अनुप्रयोगों के लिए विश्वसनीय पावर डिस्ट्रीब्यूशन प्रदान करते हैं। UL/cUL प्रमाणित और ANSI/IEEE मानकों के अनुरूप, इनमें मौसम प्रतिरोधी बाड़े, आसान स्थापना और उच्च-दक्षता वोल्टेज रूपांतरण शामिल हैं। स्थायित्व और सुरक्षा के लिए इंजीनियर किए गए, ये कॉम्पैक्ट ट्रांसफॉर्मर न्यूनतम बिजली हानि के साथ स्थिर प्रदर्शन सुनिश्चित करते हैं, जो शहरी/ग्रामीण वातावरण के लिए आदर्श हैं।

प्रमाणित मॉडल: ट्रांसफॉर्मर, डिस्ट्रीब्यूशन, सिंगल फेज लिक्विड-फिल्ड, पैड-माउंटेड टाइप मॉडल(एस): ZGD-B-XXX/YYY/ZZZ जहां “ZGD” सिंगल फेज पैड-माउंटेड ट्रांसफॉर्मर का प्रतिनिधित्व करता है। “B” = “H” या “Z” जो फीड प्रकार का प्रतिनिधित्व करता है, “H” का अर्थ लूप फीड है और “Z” का अर्थ रेडियल फीड है। “XXX” = 10~250 जो रेटेड पावर 10~250 kVA का प्रतिनिधित्व करता है

सिंगल फेज पैड माउंटेड ट्रांसफॉर्मर मुख्य डेटा

सिंगल फेज पैड माउंटेड ट्रांसफॉर्मरमानक विशेषताएं

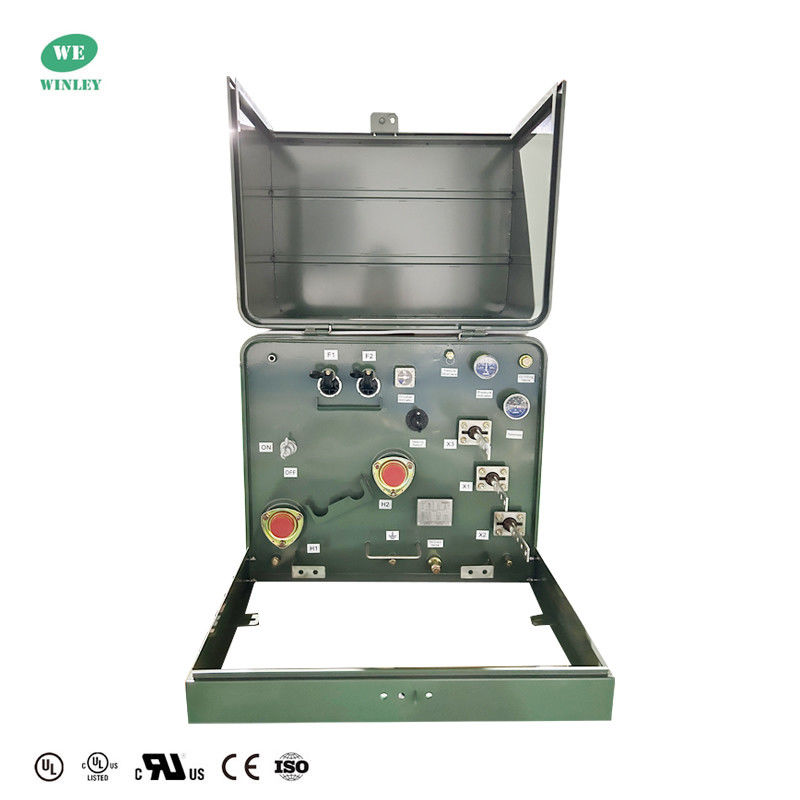

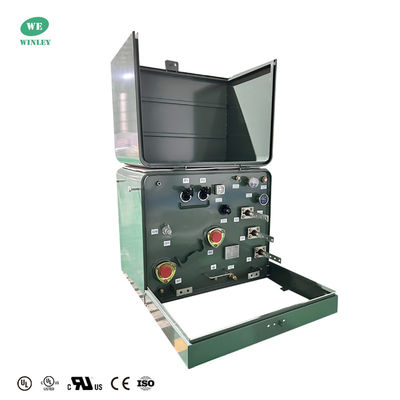

WINLEY का सिंगल फेज पैड माउंटेड ट्रांसफॉर्मर (कम्पार्टमेंटल-टाइप II) रेडियल फीड सिस्टम के लिए डिज़ाइन किया गया एक विश्वसनीय पावर डिस्ट्रीब्यूशन समाधान है। 75 kVA क्षमता और 25 kV प्राथमिक वोल्टेज क्लास के साथ, यह ट्रांसफॉर्मर 3-फेज ग्रिड से जुड़ता है जबकि 120/240V (L-N-L) माध्यमिक वोल्टेज पर सिंगल-फेज पावर प्रदान करता है। ANSI/IEEE मानकों के अनुसार निर्मित, इसमें एडिटिव पोलैरिटी और डेल्टा प्राइमरी/डुअल वाइंडिंग सिंगल फेज सेकेंडरी कॉन्फ़िगरेशन है, जो विविध विद्युत सेटअप के साथ संगतता सुनिश्चित करता है।

सिंगल फेज पैड माउंटेड ट्रांसफॉर्मरचित्रण

स्थायित्व के लिए इंजीनियर किया गया, ट्रांसफॉर्मर में मौसम प्रतिरोधी डेड फ्रंट बाड़ा (ANSI टाइप II व्यवस्था) और क्लास E इंसुलेशन (120°C रेटिंग) शामिल है, जो 60 हर्ट्ज सिस्टम में सेल्फ-कूल्ड (KNAN) संचालन के लिए उपयुक्त है। इसका 5-स्थिति हॉट स्टिक ऑपरेटिव टैप चेंजर (2.5% स्टेप्स) फील्ड वोल्टेज समायोजन की अनुमति देता है, जबकि 150 kV प्राथमिक BIL और 30 kV माध्यमिक BIL रेटिंग मजबूत सर्ज सुरक्षा सुनिश्चित करती है। 1.0–4.5% विशिष्ट प्रतिबाधा और कम 65°C तापमान वृद्धि के साथ, यह कॉम्पैक्ट ट्रांसफॉर्मर शहरी और उपनगरीय अनुप्रयोगों के लिए कुशल, स्थिर प्रदर्शन प्रदान करता है, जो सुरक्षा और अनुपालन के लिए UL/cUL प्रमाणन द्वारा समर्थित है।

रेटिंग

• DOE 2016 दक्षता रेटिंग को पूरा करता है/उससे अधिक है
• CSA दक्षता रेटिंग को पूरा करता है/उससे अधिक है
• ANSI / IEEE C57 का अनुपालन करता है
• ANSI / IEEE C62 का अनुपालन करता है
• ANSI / IEEE 386 का अनुपालन करता है
• ANSI / IEEE C2 का अनुपालन करता है
• ANSI / IEEE C37.47 का अनुपालन करता है
• ANSI Z535.4 का अनुपालन करता है
• ASTM D3487 का अनुपालन करता है
• ASTM D6871 का अनुपालन करता है
• NEMA 260-1996 का अनुपालन करता है
• 10 CFR पार्ट 431 का अनुपालन करता है
• CSA C2.1-06 का अनुपालन करता है
• CSA C50 का अनुपालन करता है
• CSA C88 का अनुपालन करता है

विशिष्टता

उत्पादन प्रक्रिया

अक्सर पूछे जाने वाले प्रश्न

1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?

ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।

2. प्र: लीड टाइम क्या है?

ए: मास प्रोडक्शन का समय 15-25 दिन।

3. प्र: वारंटी कितने समय की है?

ए: बी/एल से 24 महीने। यदि कोई एक्सेसरी समस्या है, तो बस क्षतिग्रस्त एक्सेसरी की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त एक्सेसरी मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।

4. प्र: क्या OEM/ODM उपलब्ध है?

ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।

अनुकूलित सेवाएं:

ए. अनुकूलित रंग और विशेष कार्य।

बी. अनुकूलित बॉक्स।

सी. ग्राहक का लोगो प्रिंट करें।

डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।

5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?

ए: हमारी कंपनी के पास कोर तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। ड्राइंग के अनुसार उत्पाद बनाने के लिए श्रमिकों को सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
