| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | S-1000/7.2 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$150000 |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | टी/टी |

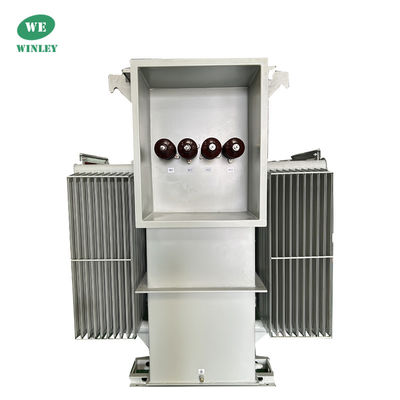

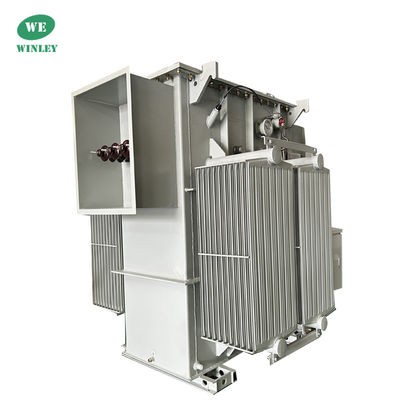

1000 केवीए थ्री फेज पावर डिस्ट्रीब्यूशन सबस्टेशन ट्रांसफार्मर 7200V से 480V IEEE ANSI C57
विंली के सबस्टेशन ट्रांसफार्मरों को एनईएमए, एएनएसआई सी सहित उच्चतम उद्योग मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है।57, डीओई, और आईईईई के रूप में लागू है।

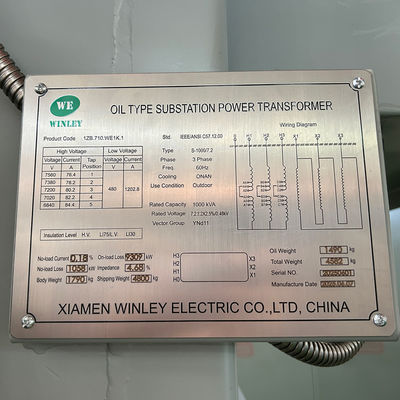

सबस्टेशन ट्रांसफार्मर मुख्य डेटा
| पद | इकाई | आवश्यकता | टिप्पणी |
| प्रकार | ~ | तेल का प्रकार | |
| नामित क्षमता | केवीए | 1000 | |
| चरण संख्या | ~ | 3 | |
| प्राथमिक वोल्टेज | केवी | 7200Y/4160V | वाई-एन |
| माध्यमिक वोल्टेज | केवी | 480V | डेल्टा |
| टैपिंग प्रकार | ~ | बंद सर्किट | |
| टैपिंग रेंज | % | ±2*2.5% ((5 कदम) | |
| शीतलन विधि | ~ | ओएनएएन | |
| नामित आवृत्ति | हर्ज | 60 | |
| वेक्टर समूह | ~ | YNd11 | |
| इन्सुलेशन वर्ग | ~ | ए | |
| तापमान में वृद्धि | क | 65 | |
| लोड से बाहर हानि | W | 1050 | |
| लोड हानि (75°C) | W | 10100 | |
| प्रतिबाधा | % | 4.0~5.5 | |
| घुमावदार सामग्री | ~ | एल्यूमीनियम | |
| कोर सामग्री | ~ | सिलिकॉन स्टील | |
| इन्सुलेशन तरल पदार्थ | ~ | खनिज तेल |

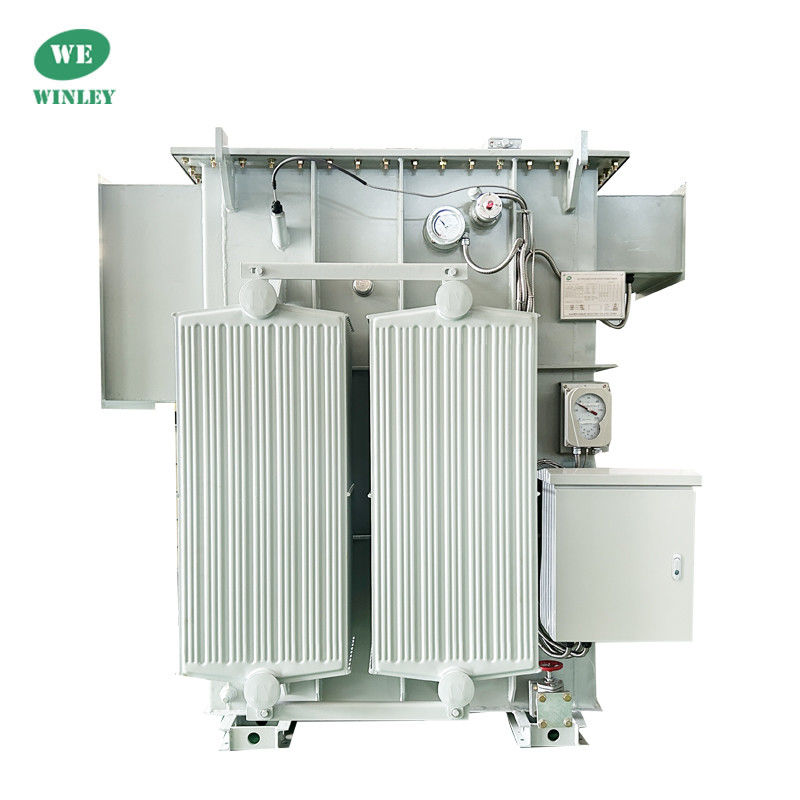

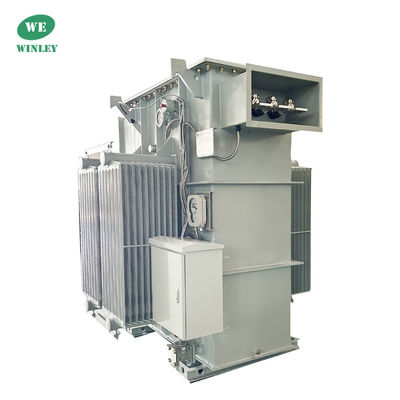

चित्रण
सबस्टेशन ट्रांसफार्मरमानक विशेषताएं
उत्पाद विनिर्देश
| सबस्टेशन ट्रांसफार्मर विनिर्देश | |||||
| केवीए | एचवी | एलवी | चौड़ाई(मिमी) | लम्बाई(मिमी) | ऊँचाई(मिमी) |
| 315kVA | 11000V | 400 वी | 800 | 696 | 1336 |
| 500kVA | 27600V | 480GrdY/277V | 1730 | 2300 | 1510 |
| 500kVA | 11000V | 415V | 1700 | 1700 | 1650 |
| 750kVA | 11000V | 433V | 1850 | 1845 | 1465 |
| 1000kVA | 14400V | 415/240V | 1085 | 1860 | 1570 |
| 1200kVA | 13800V | 240V | 2450 | 1850 | 1820 |
| 1500kVA | 24940V | 600 वी | 1800 | 1880 | 1895 |
| 2000kVA | 7200 वोल्ट | 600GrdY/346 | 1766 | 2680 | 1982 |
| 2000kVA | 44000V | 600 वी | 1260 | 2090 | 1700 |
| 2500kVA | 24940V | 480GrdY/277V | 2400 | 2200 | 2060 |
| 3000kVA | 11000V | 415V | 1600 | 2330 | 1920 |
| 3000kVA | 22800V | 415/240V | 2130 | 3500 | 1910 |
| 3750kVA | 44000V | 600 वी | 2240 | 2650 | 2700 |
| 4000kVA | 33kV | 600Y/347 | 2150 | 3250 | 2290 |
| 5000kVA | 34500V | 7200 वोल्ट | 3780 | 1850 | 3450 |
| 5000kVA | 34500V | 4160V | 2799 | 2400 | 2938 |
| 6300kVA | 35000V | 400 वी | 3520 | 2820 | 3470 |
| 6800kVA | 34500V | 800 वोल्ट | 3400 | 2670 | 3400 |
| 7500kVA | 27600Y | 4160V | 3350 | 3290 | 2270 |
कारखाना परीक्षण
अधिक सबस्टेशन ट्रांसफार्मर
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
