| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-50/249 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

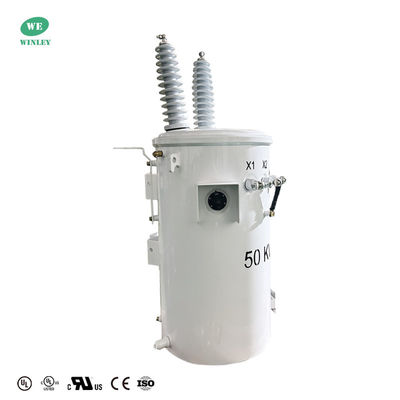

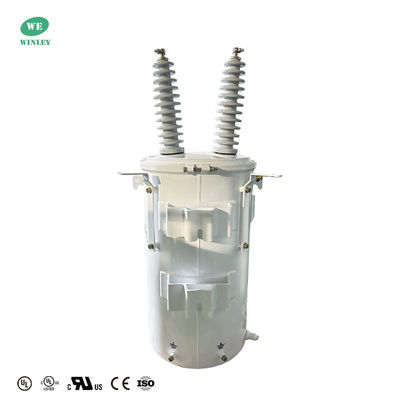

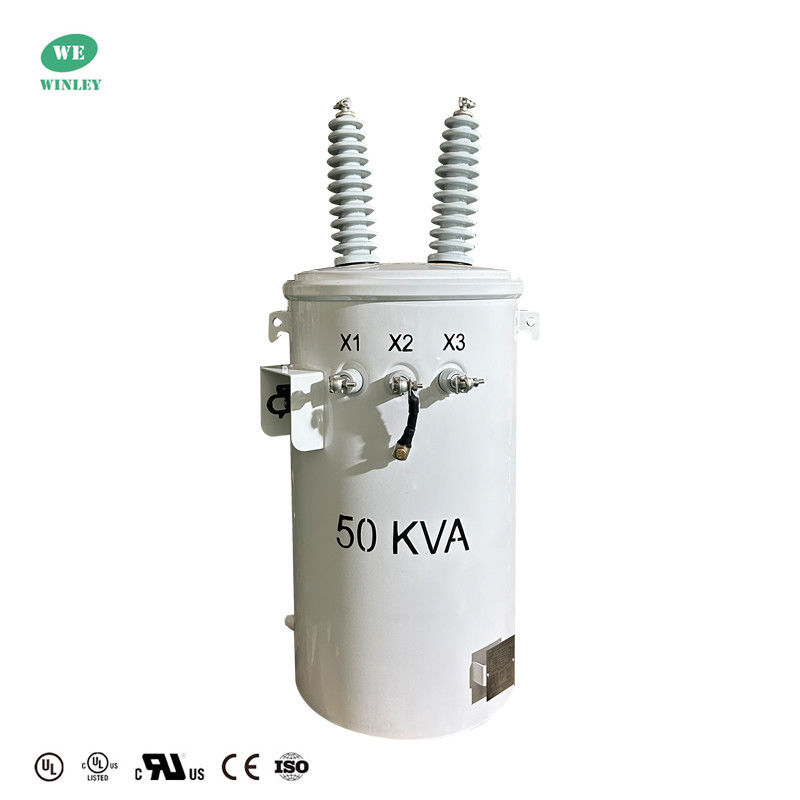

50 KVA ओवरहेड वितरण ट्रांसफार्मर पोल 24940V से 120V DOE 2016 दक्षता UL/cUL प्रमाणित
पोल-माउंटेड ट्रांसफार्मर एक पूरी तरह से सील बेलनाकार संरचना है और पोल-माउंटेड निलंबन द्वारा स्थापित किया जाता है। इसमें छोटे आकार, मजबूत अधिभार क्षमता,निरंतर संचालन में उच्च विश्वसनीयता, सरल रखरखाव, लंबा सेवा जीवन, बुनियादी ढांचे का छोटा निवेश और कम वोल्टेज बिजली आपूर्ति त्रिज्या। यह कम वोल्टेज लाइन नुकसान को 60% से अधिक कम कर सकता है।इन उत्पादों का व्यापक रूप से औद्योगिक और कृषि विद्युत ग्रिड ट्रांसमिशन और वितरण में उपयोग किया जाता है।.
WINLEY इलेक्ट्रिक द्वारा निर्मित पोल-माउंटेड ट्रांसफार्मरों की नाममात्र क्षमता 10 kVA से 333 kVA तक होती है। उत्पाद IEEE/ANSI/DOE/CSA और IEC मानकों को पूरा करते हैं,और UL/cUL प्रमाणन प्राप्त किया हैइन उत्पादों को बड़ी मात्रा में उत्तरी अमेरिका, मध्य और दक्षिण अमेरिका तथा अन्य बाजारों में निर्यात किया गया है।
मुख्य डेटा
| चरण | एकल चरण |
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| क्षमता | 50 केवीए |
| प्राथमिक वोल्टेज | 24940 वी |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| दक्षता | 99.00% |
| कोई भार हानि नहीं (वाट में) | +/- 165W |
| पूर्ण भार हानि (वाट में) | +/- 630W |
चित्रण
मुख्य विशेषताएं:
* अग्नि सुरक्षा या विद्युत ग्रेड खनिज तेल में वृद्धि के लिए FR3 द्रव का उपलब्ध विकल्प
* एनएसआई, एनईएमए और डीओई ऊर्जा दक्षता सहित उद्योग मानकों को पूरा करता है या उससे अधिक है
* कम पक्षीय वोल्टेज सर्ज के लिए अधिक प्रतिरोध के लिए EPRI-अनुशंसित इंटरलेटेड कोर-प्रकार के डिजाइन के साथ निर्मित
* पॉलिमर निम्न वोल्टेज बुशिंग 5-50 kVA पर मानक हैं
* उच्च विश्वसनीयता और कम क्षेत्र विफलता दर के लिए डिज़ाइन किए गए कोर और कॉइलः अनाज उन्मुख विद्युत या अकार्मिक स्टील में उपलब्ध है
* गुंबददार ढक्कन डिजाइन और निर्मित ढक्कन बैंड दबाव का सामना करने की क्षमता में वृद्धि प्रदान करते हैं, बुशिंग ओवरहैंड को समाप्त करते हैं और ढक्कन प्रतिधारण में सुधार करते हैं
* उच्च वोल्टेज बुशिंग डिजाइन गैसकेट सुरक्षा और सील में सुधार करता है
*ग्रामीण उपयोगिता सेवा (RUS) विनिर्देश के अनुसार विन्यस्त
विनिर्देश
| 10kva-333kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
