| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGD-125/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

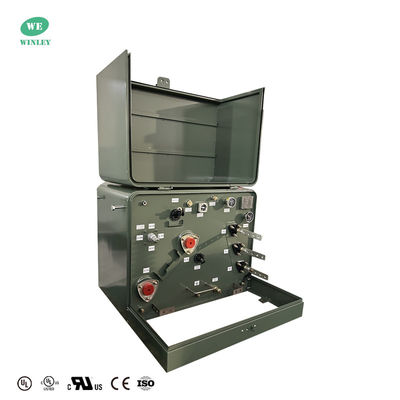

सिंगल फेज पैड माउंट ट्रांसफार्मर 125Kva 12470V इलेक्ट्रिकल पावर ट्रांसफार्मर फैक्ट्री मूल्य ANSI/IEEE CSA मानकों को पूरा करता है
WINLEY 125 kVA पैड माउंटेड ट्रांसफार्मर UL/cUL सूचीबद्ध DOE 2016 दक्षता रेटिंग को पूरा/अधिक करता है।विंली ट्रांसफार्मर टीम के पास उत्तरी अमेरिकी बाजार में ट्रांसफार्मर परियोजनाओं में व्यापक अनुभव हैउनकी सेवाएं आपकी विशिष्ट 100 केवीए ट्रांसफार्मर आवश्यकताओं के अनुरूप अनुकूलन योग्य हैं।
सिंगल फेज पैड माउंटेड ट्रांसफार्मर मुख्य डेटा
| ट्रांसफार्मर प्रकार: | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर फ़ीड प्रकारः | लूप फ़ीड |
| ध्रुवीयता: | योजक |
| चरण: | एकल चरण (तीन चरण विद्युत ग्रिड से जुड़ता है) |
| क्षमताः | 125 केवीए |
| वेक्टर समूहः | II6 |
| प्राथमिक वोल्टेजः | 12470GrdY/7200 |
| माध्यमिक वोल्टेज: | 120/240 (एल-एन-एल) |
| आवृत्तिः | 60 हर्ट्ज |
| तापमान वृद्धिः | 65°C |
| इन्सुलेशन रेटिंगः | ई |
| शीतलन वर्गः | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक (एस): | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक मिटिगेशन): | के-1 (मानक) |
| घुमावदार सामग्रीः | तांबा |
| परिवेश तापमान रेटिंगः | 40°C |
| परिवेश परिचालन तापमान सीमाः | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तरः | 55 डीबीए |
| ऊंचाई (ऊंचाई): | 3300 फीट (1000 मीटर) समुद्र तल से ऊपर या नीचे |
| दक्षताः | 99१०% |
125 केवीए ट्रांसफार्मर में एक कम्पार्टमेंट डिजाइन है जो आईईईई स्टैड सी 57 के साथ सख्ती से अनुरूप है।12.28 मानकों के अनुसार। इसके मजबूत टैंक के अंदर अलग-अलग उच्च वोल्टेज और निम्न वोल्टेज केबल समापन कक्ष हैं,अनुकूलित कार्यक्षमता और पहुंच के लिए टैंक के एक तरफ रणनीतिक रूप से एक-दूसरे के साथ संरेखित.
चित्रण

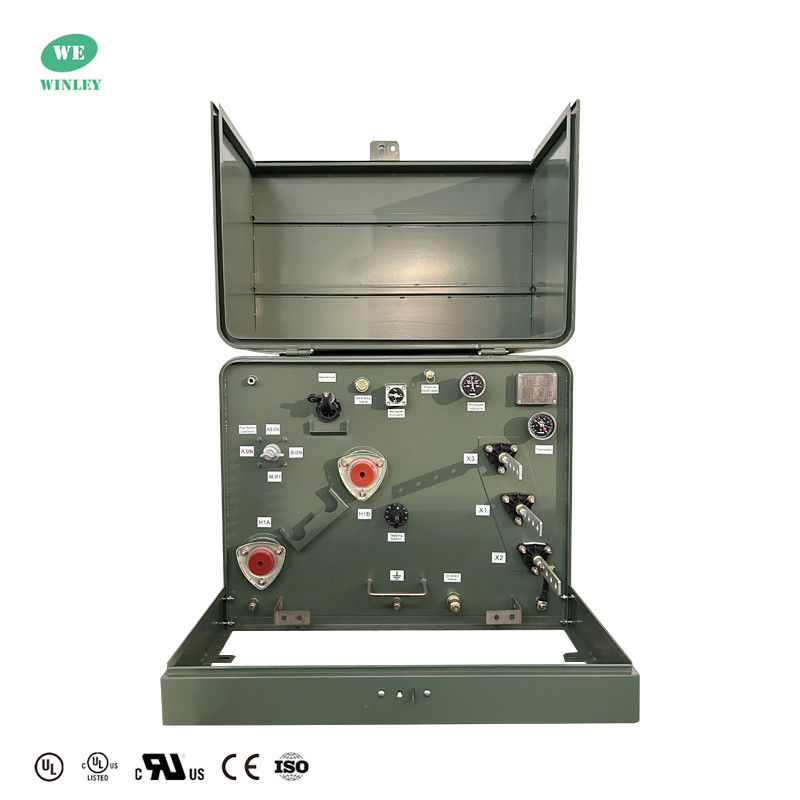

उच्च वोल्टेज डिब्बे उन्नत घटकों से लैस है, जिनमें दो आंतरिक रूप से जुड़े उच्च वोल्टेज बुशिंग कुएं हैं, जिनमें सम्मिलित हैं,एक 4-स्थिति लोडब्रेक स्विच सुरक्षित सर्किट विराम के लिए, वोल्टेज विनियमन के लिए एक 5-स्थिति टैप स्विचर स्विच, और विश्वसनीय ओवरकंट्रैक्ट सुरक्षा के लिए एक बैजनेट फ्यूज। इसके समीप,कम वोल्टेज के डिब्बे में तीन स्टड कम वोल्टेज बुशिंग हैं, जो कुशल शक्ति संचरण के लिए हैं और ट्रांसफार्मर की परिचालन स्थिति की निगरानी के लिए एक तेल स्तर गेज है।, निर्बाध और सुरक्षित प्रदर्शन सुनिश्चित करता है।
विनिर्देश
| एसपैड पर लगाए गए ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
