| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-500/8.3 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | T/T |

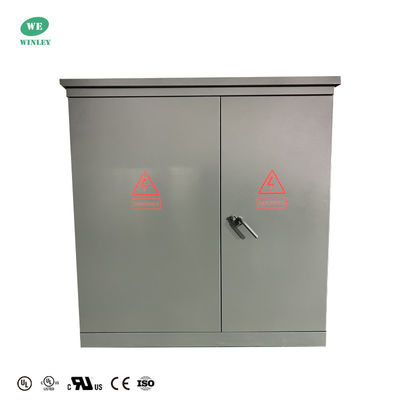

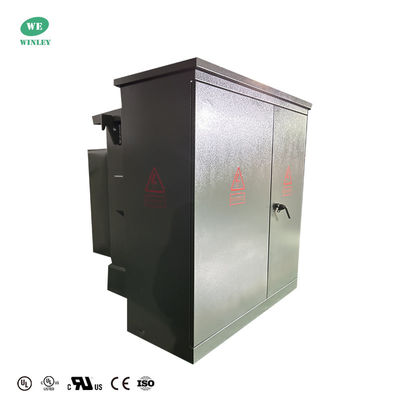

500Kva पैड माउंटेड ट्रांसफार्मर तीन चरण 8320V से 480Y/277 लूप फ़ीड ANSI/IEEE मानक
विन्ली लागू एएनएसआई®/आईईईई® मानकों को पूरा करने वाले और यूएल/सीयूएल प्रमाणन प्राप्त करने वाले तरल से भरे तीन चरण पैड माउंट किए गए ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है।5 kV और 5 तक के रेटिंग,000 kVA, यह उच्च वोल्टेज और बड़ी क्षमता वाले अवसरों के लिए उपयुक्त है, जैसे कि पावर सबस्टेशन, औद्योगिक बिजली की खपत, आदि।तेल से डूबे हुए ट्रांसफार्मर में बेहतर प्रदर्शन और स्थिरता होती है.
मुख्य डेटा
| ट्रांसफार्मर प्रकार | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | तीन चरण |
| क्षमता | 500 केवीए |
| वेक्टर समूह | YYN0 |
| प्राथमिक वोल्टेज | 8320GrdY/4800 |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 56 डीबीए |
| आयाम | 69' W x 63' D x 60' H |
| वजन | 4850 पाउंड |

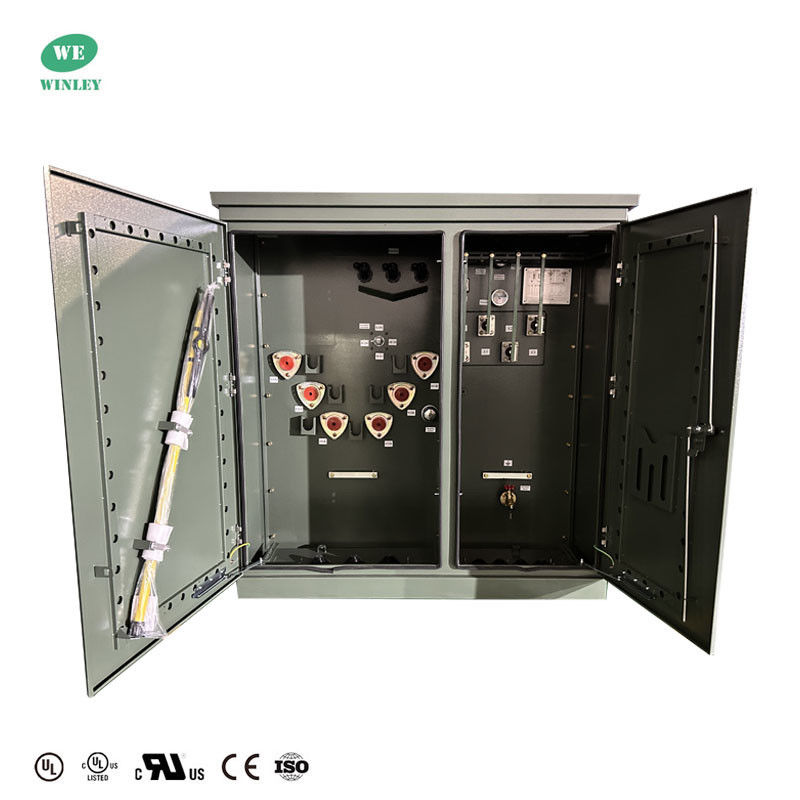

मानक विशेषताएं
1प्राथमिक स्विचिंग
१.५ पोजीशन टैप चेंजर।
2)4 स्थिति भार ब्रेक स्विच,एक गर्म छड़ी संचालित किया जा सकता है और मरम्मत और रखरखाव में लचीलापन की अनुमति देता है।
2समापन कनेक्शन
1)प्राथमिक बिजली केबल को कोहनी कनेक्टरों से जोड़ा जाता है।
2) लोडब्रेक सम्मिलन के साथ बाहरी रूप से क्लैंप किए गए बुशिंग कुएं।
3)इंटेग्रल लोडब्रेक या गैर लोडब्रेक बुशिंग।
3. द्वितीयक समाप्ति
NEMA 4-छेद, 6-छेद, 8-छेद, 10-छेद या 12-छेद के पैड के साथ बाहरी रूप से क्लैंप किए गए बुशिंग, पैड समर्थन उपलब्ध हैं।
4सुरक्षा यंत्र
1) बायोनेट फ्यूज आंशिक रेंज करंट लिमिटिंग फ्यूज।
2) स्वचालित क्रिया दबाव राहत उपकरण।
3) तेल स्तर मापक।
4) तेल तापमान माप।
5) प्रेशर वैक्यूम गेज।
6) नमूना लेने वाला निकासी वाल्व।
7)वितरण वर्ग, धातु ऑक्साइड रोधी, 3-36 केवी।
8)वितरण वर्ग, वाल्व प्रकार के बिजली रोधी, 3-27 kV।
तकनीकी चित्र
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
सामान्य उपयोग के लिए पर्यावरणीय परिस्थितियाँ
ऊंचाईः 1000 मीटर से अधिक नहीं;
परिवेश का तापमानः +40°C से अधिक नहीं, -25°C से कम नहीं, दैनिक औसत तापमान अंतर 35°C से अधिक नहीं, वार्षिक औसत तापमान अंतर 20°C से अधिक नहीं;
हवा की गति 35m/s से अधिक नहीं है;
स्थापना स्थल में कोई विस्फोट खतरा नहीं है, कोई रासायनिक संक्षारण और गंभीर कंपन नहीं है;
शीतलन विधिः प्राकृतिक वायु शीतलन (एएन)
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
