| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-1000/13.8 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | T/T |

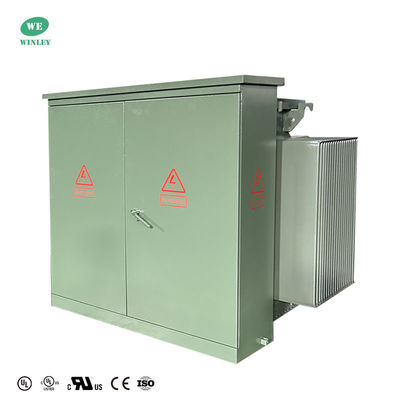

1000Kva पैड माउंट तीन चरण तेल डूबा वितरण ट्रांसफार्मर 13.8KV से 480V के साथ यूएल प्रमाणित
हमें क्यों चुनें?
डिजाइन क्षमताएं
मुख्य डेटा
| नहीं. | विशेष विवरण | इकाई | विनिर्देश |
| 1 | प्रकार | ~ | पैड माउंट, रेडियल फ़ीड |
| 2 | नामित क्षमता | केवीए | 1000 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | वी | 13800 |
| 5 | प्राथमिक समाप्ति | ~ | 15kV वर्ग, BIL95kV, 200A अच्छी तरह से और सम्मिलित |
| 6 | माध्यमिक वोल्टेज | वी | 480Y/277 |
| 7 | द्वितीयक कनेक्शन | ~ | 6 छेद वाला पैड |
| 7 | टैपिंग प्रकार | ~ | ऑफ-सर्किट टैपिंग |
| 8 | टैपिंग रेंज | % | ±2*2.5% |
| 9 | शीतलन विधि | ~ | ओएनएएन |
| 10 | नामित आवृत्ति | हर्ज | 60 |
| 11 | वेक्टर समूह | ~ | डायन1 |
| 12 | इन्सुलेशन वर्ग | ~ | ए (105°C) |
| 13 | तापमान में वृद्धि | क | 65 |
| 14 | लोड से बाहर हानि | W | 1150 |
| 15 | लोड हानि (85°C) | W | 9800 |
| 16 | प्रतिबाधा | % | 4.0~60 |
| 17 | घुमावदार सामग्री | ~ | एल्यूमीनियम |
| 18 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 19 | शीतलन सामग्री | ~ | खनिज तेल |
| 20 | आवास सामग्री | ~ | लेपित स्टील (मंसेल बेल ग्रीन) |
| 23 | सेवा की स्थिति | ~ | घर के अंदर या बाहर |
| 24 | समुद्र का स्तर | एम | ≤ 1000 |
| 25 | मानक | ~ | आईईईई सी57.159 |
तकनीकी चित्र

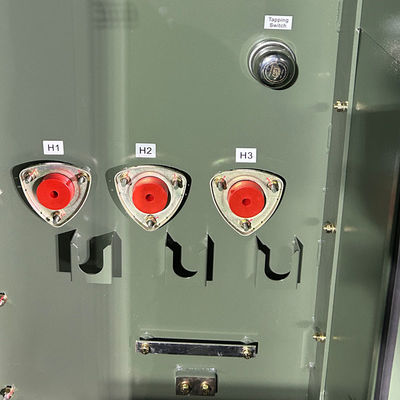

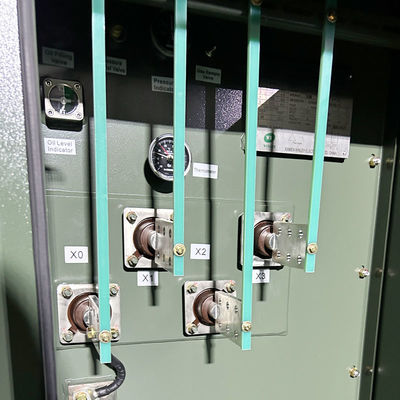

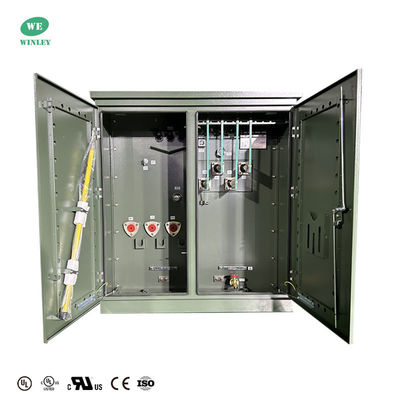

संरचना
WINLEY के तीन-चरण पैड-माउंटेड तेल-डुबकी ट्रांसफार्मर शक्तिशाली, विश्वसनीय, और पर्यावरण को ध्यान में रखते हुए डिजाइन किए गए हैं।ये ट्रांसफार्मर महत्वपूर्ण उपकरणों की विफलता के खिलाफ विश्वसनीयता और सुरक्षा प्रदान करते हैं.
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
आवेदन
पैड माउंट ट्रांसफार्मर आधुनिक वितरण नेटवर्क का एक अनिवार्य हिस्सा हैं और आधुनिक भूमिगत वितरण बिजली प्रणालियों में उपयोग किए जाते हैं।वे विभिन्न वातावरणों में कुशल और विश्वसनीय बिजली वितरण प्रदान करते हैं, जिसमें आवासीय, वाणिज्यिक, ऊर्जा भंडारण, ट्राम, उपयोगिता आदि शामिल हैं। वे अपने स्थायित्व, आसान रखरखाव और सुरक्षा सुविधाओं के कारण अमेरिका क्षेत्र में व्यापक रूप से उपयोग किए जाते हैं।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
