| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | SG-500KVA |
| एमओक्यू: | 1unit |
| कीमत: | $500~$60000/Unit |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | T/T |

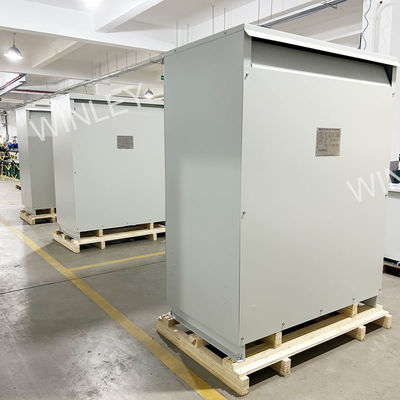

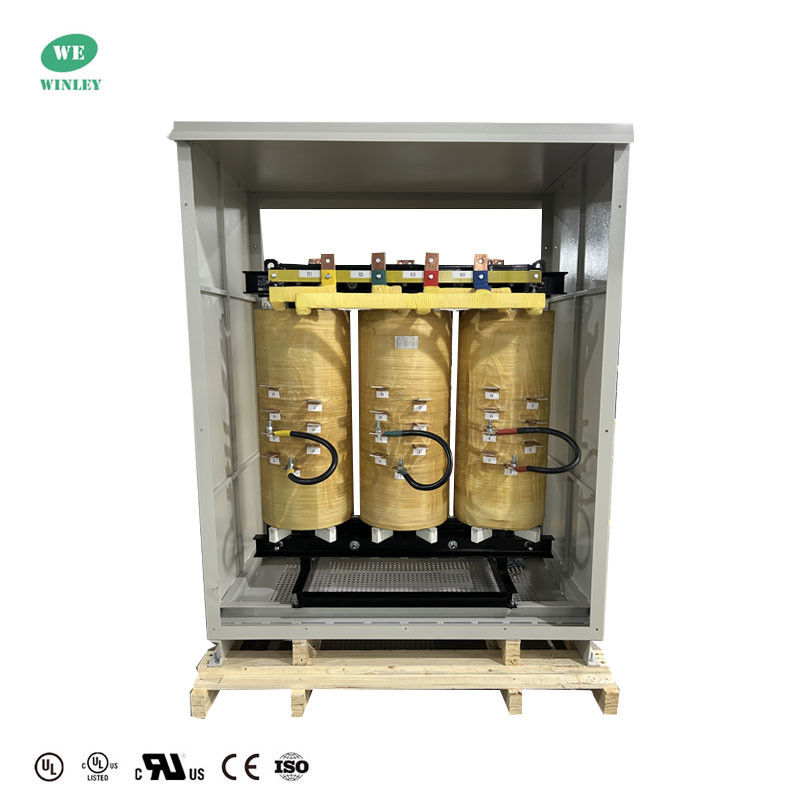

यूएल प्रमाणित 500KVA थ्री फेज ड्राई टाइप ट्रांसफार्मर क्लास सी लो वोल्टेज 480V से 220V गैर-कैप्सुलेटेड
प्रदर्शन विशेषता
ट्रांसफार्मर में 80 डिग्री, 115 डिग्री या 150 डिग्री की सी-रइज़ हो सकती है। सबसे कुशल ट्रांसफार्मर में आमतौर पर सबसे कम सी-रइज़ होते हैं और सबसे ठंडा काम करते हैं।कम सी-रइज़ वाले इकाइयां उन अनुप्रयोगों के लिए आवश्यक हैं जहां इष्टतम प्रदर्शन और दक्षता महत्वपूर्ण हैं, जिसमें अस्पताल, स्कूल, वैकल्पिक ऊर्जा और विनिर्माण सुविधाएं शामिल हैं।

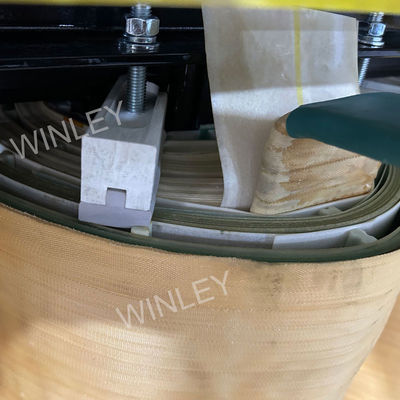

C-वर्ग के इन्सुलेशन तीन-चरण गैर-कैप्सुलेटेड सूखी प्रकार के ट्रांसफार्मर का मुख्य इन्सुलेशन C-वर्ग (गर्मी प्रतिरोधी तापमान 220°C) Nomex कागज से बना है,जो वीपीआई वैक्यूम दबाव छिड़काव और उच्च तापमान द्वारा कठोर हैइसमें अत्यधिक उच्च लौ retardance, गर्मी अपव्यय प्रदर्शन और अधिभार क्षमता है। यह सुरक्षित, विश्वसनीय, पर्यावरण के अनुकूल और ऊर्जा की बचत है।यह उच्च अग्नि सुरक्षा आवश्यकताओं वाले वातावरण के लिए उपयुक्त है, छोटी साइटें, और बड़े लोड उतार-चढ़ाव।
विनिर्देश
| नहीं. | विवरण | |
| 1 | मॉडल | एसजी-500 केवीए |
| 2 | नाम | थ्री-फेज ड्राई टाइप ट्रांसफार्मर |
| 3 | नामित शक्ति | एसजी-500 केवीए |
| 4 | इनपुट वोल्ट |
480Y/277V
|
| 5 | इनपुट करंट | 601.4A |
| 6 | आउटपुट वोल्टेज |
380Y/220V
|
| 7 | आउटपुट करंट | 760A |
| 8 | चरण | तीन |
| 9 | आवृत्ति | 60 हर्ट्ज |
| 10 | इन्सुलेशन वर्ग | सी |
| 11 | वोल्टेज परीक्षण का सामना करें |
प्राथमिक से द्वितीयक 2500V/60S 2500V/60S के आधार पर प्राथमिक ग्राउंडिंग के लिए माध्यमिक 2500V/60S |
| 12 | इन्सुलेशन प्रतिरोध |
प्राथमिक से माध्यमिक>100MΩ प्राथमिक से ग्राउंडिंग तक >100MΩ ग्राउंडिंग के लिए माध्यमिक >100MΩ |
| 13 | प्रेरित प्रतिरोध वोल्टेज | 125 हर्ट्ज/डबल वोल्टेज/मिनट |
| 14 | ग्राउंडिंग प्रतिरोध | 25A<100mΩ |
| 15 | शीतलन विधि | वायु शीतलन |

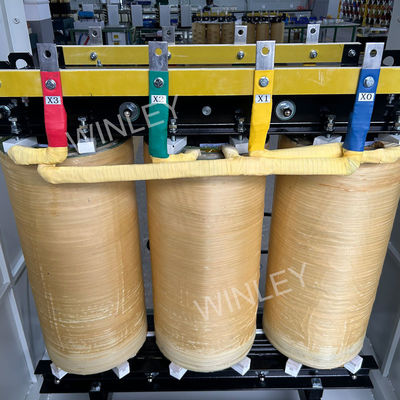

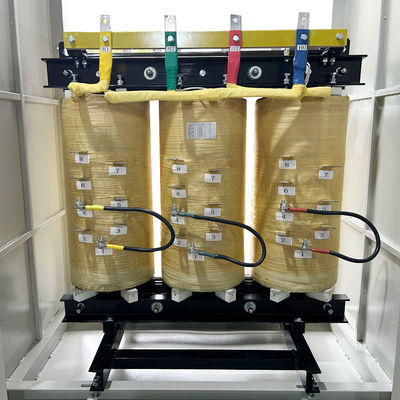

चित्रण
WINLEY के C वर्ग के इन्सुलेशन ट्रांसफार्मर का लाभ
विनिर्देश
| मॉडल (कुआ) |
प्राथमिक वोल्टेज | माध्यमिक वोल्टेज | युग्मन समूह टैब | आकार आयाम | माउंटिंग आयाम | K*J | बॉक्स का आयाम | |||||
| Bmax | Dmax±5 | इमेक्स | ए | C±5 | Bmax | Dmax±5 | इमेक्स | |||||
| एसजी-10 केवीए | 660 400 380 200 |
380 220 110 36 |
Yyn0 Y/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
| एसजी-15 केवीए | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
| एसजी-20 केवीए | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
| एसजी-30 केवीए | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
| एसजी-50 केवीए | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
| एसजी-80 केवीए | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
| एसजी-100 केवीए | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
| एसजी-300 केवीए | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| एसजी-500 केवीए | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| एसजी-1000 केवीए | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
| एसजी-2000 केवीए | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
| एसजी-3000 केवीए | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
| एसजी-4000 केवीए | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
| एसजी-5000 केवीए | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
| एसजी-6000 केवीए | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 | |||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एः नमूना समय 3-7 दिन, हम आमतौर पर डीएचएल, यूपीएस, फेडएक्स, आदि द्वारा जहाज। बड़े पैमाने पर उत्पादन समय 7-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक के लोगो को मुद्रित करें ((MOQ:≥10pcs).
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
