| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | S-45/12.47 |
| एमओक्यू: | 1unit |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | T/T |
75 क्वा 3 फेज पैड माउंट ट्रांसफार्मर तरल से भरा 13.2KV DOE 2016 दक्षता UL/cUL प्रमाणित
विन्ली लागू एएनएसआई®/आईईईई® मानकों को पूरा करने वाले तरल से भरे थ्रीफेज पैड-माउंटेड वितरण ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है।विंली कम्पार्टमेंट प्रकार के तीन चरण पैड-माउंटेड वाणिज्यिक ट्रांसफार्मर को कंक्रीट पैड पर बाहरी स्थापना के लिए डिज़ाइन किया गया है और वाणिज्यिक को भूमिगत बिजली वितरण प्रदान करता हैऔद्योगिक और संस्थागत भार।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| ऑपरेशन | कदम-नीचे |
| चरण | तीन चरण |
| क्षमता | 45 केवीए |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 12470V |
| माध्यमिक वोल्टेज | 208Y/120 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा | 3७५% |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |

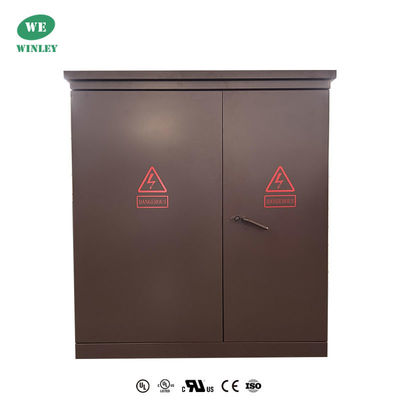

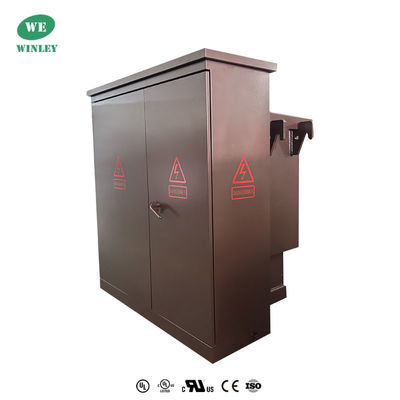

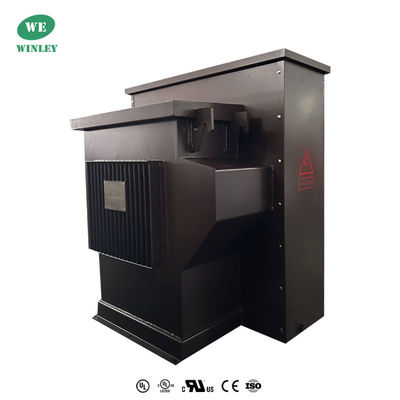

उत्पाद तस्वीरें
तकनीकी चित्र
मानक विशेषताएं
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।
• एचवी टर्मिनलों का मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (जीवित मोर्चा)
• LV BIL 30 ¢ 60 kV।
• निम्न वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जो निम्न वोल्टेज वाला दरवाजा खोलने के बाद ही खोला जा सकता है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।
• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• नल परिवर्तक (2) 2.5% पूर्ण क्षमता नल के साथ नाममात्र से ऊपर और नीचे।
• ट्रांसफार्मर टैंक ढक्कन में एक 10x18 (या 14x25) हाथ का छेद।
• नवीनतम एएनएसआई मानकों के अनुसार डिजाइन, निर्मित और परीक्षण किया गया।

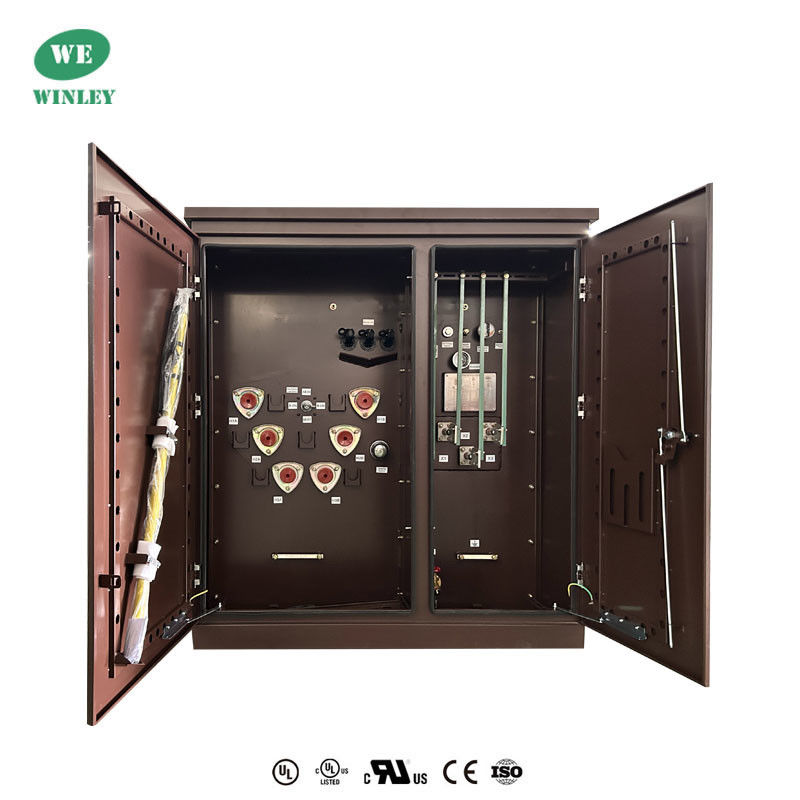

उत्पाद संरचना
1)संयुक्त राज्य अमेरिका के संस्करण का ट्रांसफार्मर भाग और नियंत्रण कैबिनेट भाग, जिसमें से ट्रांसफार्मर भाग एक पूरी तरह से सील संरचना है,और अछूता तेल दो प्रकार के उच्च प्रज्वलन बिंदु तेल या साधारण तेल हो सकता है.
2)कंट्रोल कैबिनेट को एक उच्च वोल्टेज कक्ष और एक निम्न वोल्टेज कक्ष में विभाजित किया गया है।

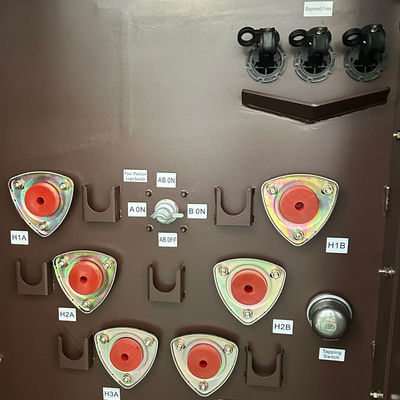

3)उच्च वोल्टेज कक्ष के साथ सुसज्जित हैः उच्च वोल्टेज केबल प्लग, बिजली रोधी, लोड स्विच ऑपरेटिंग हैंडल, गैर उत्तेजना नल स्विच हैंडल, प्लग-इन फ्यूज, दबाव रिलीज़ वाल्व,थर्मामीटर, प्रेशर गेज, ऑयल पोजीशन गेज, ऑयल फिलिंग प्लग, ऑयल ड्रेन वाल्व आदि, लोड स्विच, ऑफ-एक्सिटेंस नल चेंजर्स, प्लग-इन फ्यूज आदि।सभी ट्रांसफार्मर तेल में ट्रांसफार्मर कोर के साथ विसर्जित हैंउच्च वोल्टेज केबल और ट्रांसफार्मर को कोहनी केबल कनेक्टरों से जोड़ा जाता है।
4)कम वोल्टेज पक्ष को वायु सर्किट ब्रेकर, करंट ट्रांसफार्मर, साथ ही विद्युत ऊर्जा मीटर, एम्पेरमीटर और वोल्टमीटर के साथ स्थापित किया जा सकता है,और आउटपुट सर्किट और क्षमता मुआवजा उपकरणों उपयोगकर्ता की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है.
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
हमें क्यों चुनें?
|
