| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGD-200/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

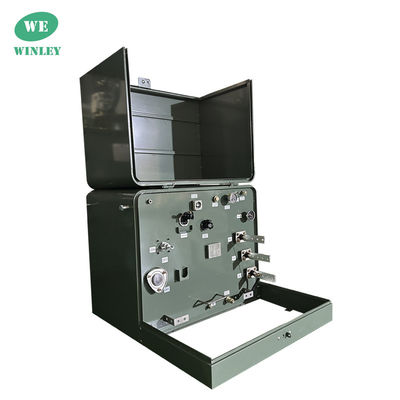

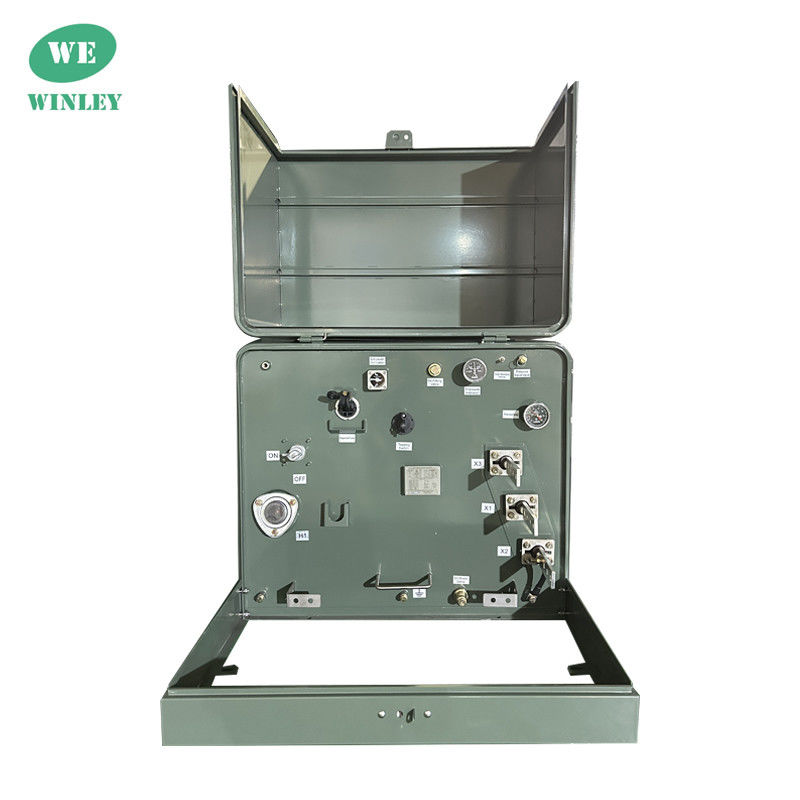

आवासीय 200Kva एकल चरण पैड घुड़सवार ट्रांसफार्मर वितरण तेल डुबोया 34500V से 120V
सिंगल-फेज पैड-माउंटेड ट्रांसफार्मर कॉम्पैक्ट, आत्मनिर्भर विद्युत उपकरण हैं जो मुख्य रूप से आवासीय और हल्के वाणिज्यिक सेटिंग्स में उपयोग किए जाते हैं।उनका प्राथमिक अनुप्रयोग उपयोगिता कंपनी द्वारा आपूर्ति की जाने वाली उच्च वोल्टेज बिजली को घर या छोटे व्यवसाय के उपयोग के लिए उपयुक्त कम वोल्टेज तक कम करना है.
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड-माउंटेड, कम्पार्टमेंटल-टाइप II |
| ट्रांसफार्मर फ़ीड प्रकार | रेडियल फ़ीड |
| चरण | एकल चरण |
| क्षमता | 200 केवीए |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 34500GrdY/19920 |
| प्राथमिक बीआईएल | 200 केवी |
| माध्यमिक वोल्टेज | 120/240 (एल-एन-एल) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016,एएनएसआई/आईईईई |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| आयाम* | 45.12''-W x 50.12''-D x 34.02''-H |
| कुल वजन (तरल भरकर) * | 2806.88 पाउंड |
| दक्षता | 99.20% |
चित्रण
विशेषता
1)लूप फ़ीड ऑपरेशन के लिए दो बाहरी क्लैंप यूनिवर्सल उच्च वोल्टेज बुशिंग कुएं या रेडियल फ़ीड ऑपरेशन के लिए एक बाहरी क्लैंप बुशिंग कुएं
2)एक पूरी तरह से अछूता तटस्थ टर्मिनल के साथ एक हटाने योग्य ग्राउंड स्ट्रैप के साथ तीन बाहरी रूप से घुमावदार तांबे के स्टड के साथ निचले वोल्टेज बुशिंग
3)इम्बोस्ड बुशिंग माउंट; रिसेस्ड ऑयल कम्पार्टमेंट तल
ग्रिड, फ्लश माउंट स्टेनलेस स्टील उठाने के प्रावधान
4)स्वचालित दबाव राहत उपकरण
5)ऑक्सीकरण अवरोधक के साथ विद्युत ग्रेड खनिज तेल
6)संक्षारण प्रतिरोधी स्टेनलेस स्टील के हिंज पिन और बैरल के साथ हटाने योग्य हुड
7. हल्के स्टील के आवरण और स्टेनलेस स्टील के हार्डवेयर से बंधे हटाने योग्य बेंच
8)फ्रंट पैनल के सामान की माउंटिंग ब्रैकेट;
9)पानी के प्रतिधारण को रोकने के लिए हुड और तेल कक्ष पर गुंबददार शीर्ष सतहें
10)तेल भरने/तेल स्तर प्लग; तेल निकासी प्लग; टैंक ग्राउंडिंग प्रावधान
11)कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पेंडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी तालाबंदी संयोजन
12)डेकल या स्टैंसिल बुशिंग पदनाम
13)लेजर उत्कीर्णित एनोडाइज्ड एल्यूमीनियम नाम प्लेट
14)वर्तमान एएनएसआई, आईईईई, एनईएमए, सीएसए और डीओई मानकों को पूरा करता है या उससे अधिक है, जैसा कि लागू है
प्रदर्शन विशेषता
सुरक्षा और सुरक्षा: छेड़छाड़ के प्रतिरोधी, लॉक करने योग्य धातु के अलमारियों में बंद इन ट्रांसफार्मरों ने विद्युत घटकों के साथ आकस्मिक संपर्क के जोखिम को कम करके सुरक्षा में वृद्धि की है।
रखरखाव में आसानी: इनकी सुलभ डिजाइन से उपयोगिता कर्मचारियों को कुशल रखरखाव और मरम्मत के लिए जल्दी से कैबिनेट खोलने की अनुमति मिलती है।
वोल्टेज विनियमन: इन ट्रांसफार्मरों का उपयोग वोल्टेज के स्तर को बनाए रखने के लिए आवश्यक है, जिससे घरों और व्यवसायों को आपूर्ति की जाने वाली बिजली आवश्यक सीमा के भीतर बनी रहे।
ऊर्जा वितरणविद्युत वितरण नेटवर्क के एक महत्वपूर्ण घटक के रूप में कार्य करते हुए, वे विद्युत नेटवर्क से अंतिम उपयोगकर्ताओं को विद्युत की प्रभावी और सुरक्षित आपूर्ति की सुविधा प्रदान करते हैं।
अनुकूलन: एकल-चरण पैड पर लगाए गए ट्रांसफार्मर को विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, जिसमें विभिन्न पड़ोस या सुविधाओं के अनुरूप विभिन्न शक्ति क्षमताएं शामिल हैं।
विश्वसनीयता और स्थायित्व: इन ट्रांसफार्मरों को दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किया गया है, इन्हें न्यूनतम रखरखाव की आवश्यकता होती है और कई वर्षों तक चलने के लिए बनाया गया है, जिससे एक निर्बाध बिजली आपूर्ति सुनिश्चित होती है।
विनिर्देश
| एसपैड पर लगाए गए ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
