| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-100/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

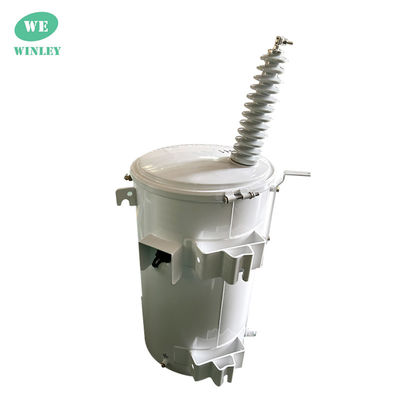

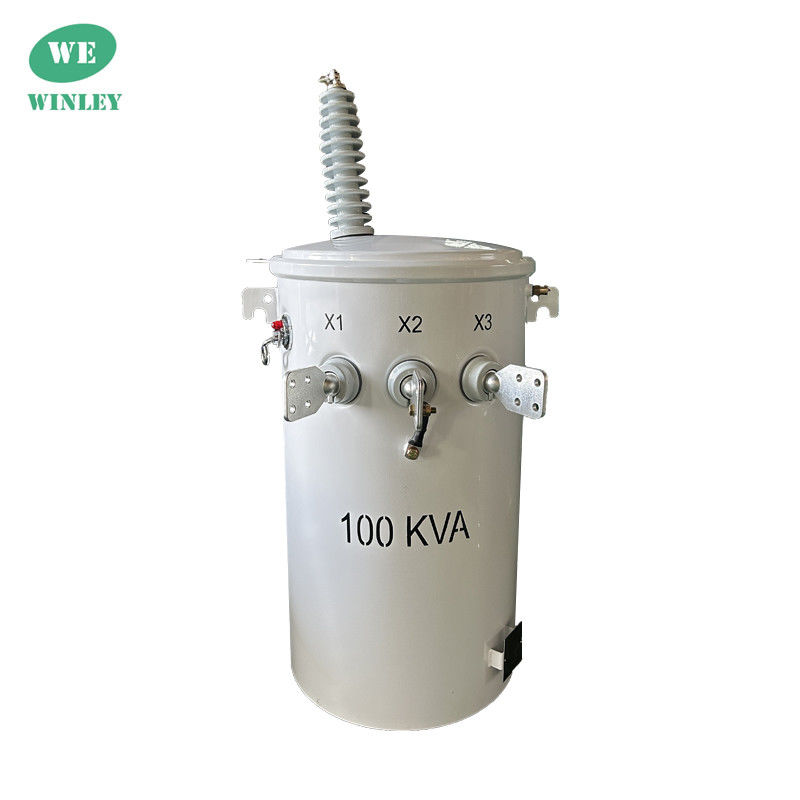

100kva सिंगल फेज पोल माउंटेड इलेक्ट्रिकल डिस्ट्रीब्यूशन ट्रांसफार्मर 34.5KV से 120V
WINLEY आपकी उच्च अपेक्षाओं को पूरा करने वाले पोल-माउंटेड ट्रांसफार्मर की आपूर्ति करता है, जिसमें सिंगल-फेज और थ्री-फेज दोनों शामिल हैं। सिंगल-फेज ट्रांसफार्मर 15 kVA से 333 kVA तक होते हैं,तीन चरण सीमा 15 kVA से 500 kVA तकये ट्रांसफार्मर एएनएसआई, आईईईई, सीएसए, आईईसी 60076 और अन्य अंतरराष्ट्रीय मानकों के अनुरूप हैं। अनुकूलित विद्युत डिजाइन और उच्च गुणवत्ता वाली सामग्री और घटकों के उपयोग के माध्यम से,हमारे पोल-माउंटेड ट्रांसफार्मर सुरक्षित हैं, स्थिर, और कुशल, आप संचालन लागत को कम करने में मदद.
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| चरण | एकल चरण |
| क्षमता | 100 केवीए |
| प्राथमिक वोल्टेज | 34500GrdY/19920 |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| आयाम* | 30.2''-W x 30.5''-D x 46.1''-H |
| कुल वजन (तरल भरकर) * | 1608 पाउंड |
| दक्षता | 99.00% |
| कोई भार हानि नहीं (वाट में) | +/- 267W |
| पूर्ण भार हानि (वाट में) | +/- 1,085W |
उत्पाद संरचना
चित्रण
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
पोल माउंटेड ट्रांसफार्मर की क्राफ्ट
1चुंबकीय सर्किट डिजाइन
लोहे के कोर का आकार, आकार, हाइस्टेरिसिस और एडिडी करंट हानि महत्वपूर्ण कारक हैं। चुंबकीय सर्किट को ठीक से डिजाइन करने से ऊर्जा के कुशल संचरण और कम हानि हो सकती है।
2घुमावदार डिजाइन
डिजाइन प्रक्रिया के दौरान मोड़ों की संख्या, तार सामग्री, इंटरलेयर इन्सुलेशन और वायरिंग विधि जैसे कारकों पर विचार किया जाना चाहिए।एक अच्छी तरह से योजनाबद्ध घुमावदार डिजाइन को लागू करके, ट्रांसफार्मर अधिक भार क्षमता और विश्वसनीयता प्राप्त कर सकता है।
3इन्सुलेशन सामग्री का चयन
सही इन्सुलेशन सामग्री का चयन सुरक्षा और दीर्घायु सुनिश्चित करने के लिए सर्वोपरि है। यह उत्कृष्ट इन्सुलेशन प्रदर्शन प्रदान करने वाले इन्सुलेशन सामग्री का विकल्प चुनना आवश्यक है,उच्च तापमान प्रतिरोध, आर्क टूटने प्रतिरोध, और नमी प्रतिरोध।
4. वैक्यूम तेल भरने
एकल-चरण-पोल-माउंटेड ट्रांसफार्मर आम तौर पर वैक्यूम तेल भरने की विधि का उपयोग करते हैं। इसमें ट्रांसफार्मर चिप्स को वैक्यूम के साथ इलाज करना, इन्जेक्शन आइसोलेटिंग तेल, वायु बुलबुले को समाप्त करना,और ट्रांसफार्मर को सील करनावैक्यूम ऑयलिंग प्रक्रिया फायदेमंद है क्योंकि यह ट्रांसफार्मर के इन्सुलेशन प्रदर्शन और थर्मल स्थिरता में वृद्धि करती है, जिससे सेवा जीवन में वृद्धि होती है।
5. ताप उपचार
ट्रांसफार्मर के यांत्रिक गुणों और शक्ति को गर्मी उपचार के माध्यम से बढ़ाया जा सकता है। यह प्रक्रिया सामग्री की संगठनात्मक संरचना को बदल देती है,तनाव और विरूपण को कम करते हुए इसकी कठोरता और पहनने के प्रतिरोध को बढ़ाना.
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
