| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-37.5/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
37.5kva सिंगल फेज पोल माउंटेड इलेक्ट्रिकल ट्रांसफार्मर Onan 4160V से 480V ANSI
हमें क्यों चुनें?

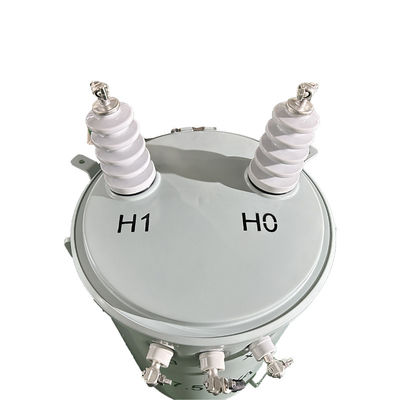

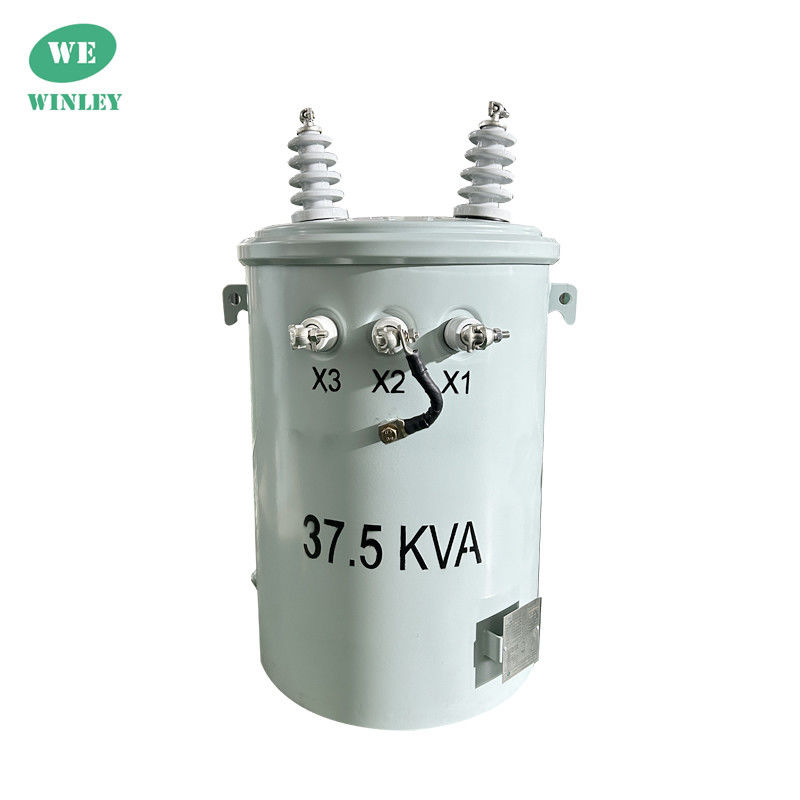

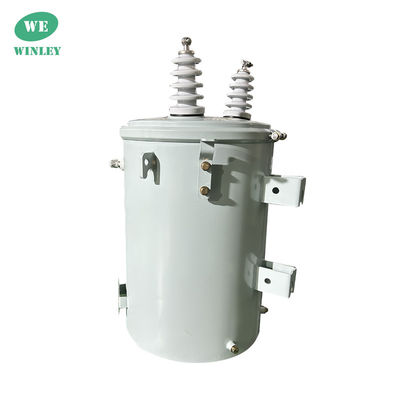

उत्पाद फोटो
मुख्य डेटा
| प्रकार | ~ | पोल माउंटेड, पारंपरिक प्रकार |
| नामित क्षमता | केवीए | 37.5 |
| चरण संख्या | ~ | एकल चरण |
| प्राथमिक वोल्टेज | वी | 4160GrdY/2400 |
| प्राथमिक बुशिंग | ~ | (2) 15kV वर्ग BIL 60kV पोर्सिलेन बुशिंग |
| माध्यमिक वोल्टेज | वी | 277/480 |
| द्वितीयक टर्मिनल | ~ | (3) थ्रेडेड स्टड टर्मिनल |
| ध्रुवीयता प्रकार | ~ | योजक |
| वेक्टर समूह | ~ | II6 |
| टैपिंग प्रकार | ~ | ऑफ-सर्किट टैपिंग |
| टैपिंग रेंज | % | 2.5 प्रतिशत की सीमा 2 ऊपर, 2 नीचे के साथ |
| शीतलन विधि | ~ | ओएनएएन |
| नामित आवृत्ति | हर्ज | 60 |
| इन्सुलेशन वर्ग | ~ | ए |
| तापमान में वृद्धि | क | 65 |
| लोड से बाहर हानि | W | 128 |
| लोड हानि (85°C) | W | 451 |
| घुमावदार सामग्री | ~ | तामा |
| कोर सामग्री | ~ | सिलिकॉन स्टील |
| इन्सुलेशन तरल पदार्थ | ~ | खनिज तेल |
| आयाम | मिमी | 620*650*920 |
| वजन | किलो | 310 |
| सेवा की स्थिति | ~ | बाहरी |
| समुद्र का स्तर | m | ≤ 1000 |
| मानक | ~ | ANSI C57.12.20 |
चित्रण
पोल-माउंटेड ट्रांसफार्मर कैसे काम करते हैं?
पोल-माउंटेड ट्रांसफार्मर कंक्रीट के खंभे पर लगाए जाते हैं, जिससे उन्हें विद्युत लाइनों के लंबवत विद्युत प्रेषित करने की अनुमति मिलती है।
उच्च वोल्टेज को अधिक प्रबंधनीय बनाने के लिए, ये ट्रांसफार्मर इसे 400V तक कम करते हैं।
इंजीनियर अक्सर इन ट्रांसफार्मरों को उनके हल्के डिजाइन और न्यूनतम दृश्य प्रभाव के लिए पसंद करते हैं।
जबकि बड़ी इकाइयों के लिए दो खंभे की आवश्यकता होती है, 5 मीटर से कम ऊंचाई के छोटे इकाइयों को आमतौर पर केवल एक खंभे वाली इमारतों पर सुरक्षित रूप से लगाया जा सकता है।
यह डिजाइन लोगों और जानवरों दोनों को नुकसान से बचाने में मदद करता है, साथ ही नुकसान की संभावना को भी कम करता है।
विनिर्देश
| 10kva-333kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
