| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-1500/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

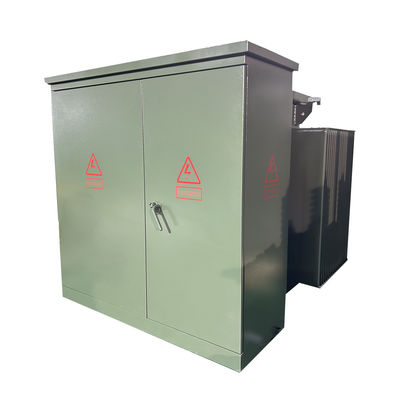

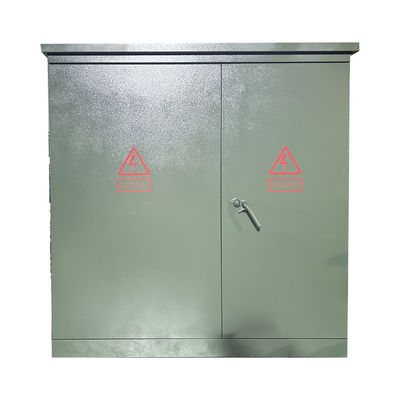

1500Kva तीन चरण पैड घुड़सवार ट्रांसफार्मर तेल डूबा हुआ 4160V DOE 2016 ANSI/IEEE मानकों को पूरा करता है
हमें क्यों चुनें?
मुख्य डेटा
| चरण: | तीन चरण |
| ट्रांसफार्मर प्रकार: | पैड माउंटेड |
| क्षमताः | 1500 केवीए |
| वेक्टर समूहः | YYN0 |
| प्राथमिक वोल्टेजः | 4160GrdY/2400 |
| माध्यमिक वोल्टेज: | 480V डेल्टा |
| आवृत्तिः | 60 हर्ट्ज |
| तापमान वृद्धिः | 55°C |
| शीतलन वर्गः | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा (सामान्य): | 5०-७.५% सामान्य |
| दक्षता मानक (एस): | DOE 2016 ANSI/IEEE मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक मिटिगेशन): | K-0 (मानक) |
| घुमावदार सामग्रीः | तामा |
| परिवेश तापमान रेटिंगः | 40°C |
| संलग्नक रेटिंगः | NEMA 3R मौसम प्रतिरोधी |
| आयाम: | 85-डब्ल्यू x 80-डी x 73-एच |
| वजनः | 10,200 पाउंड |

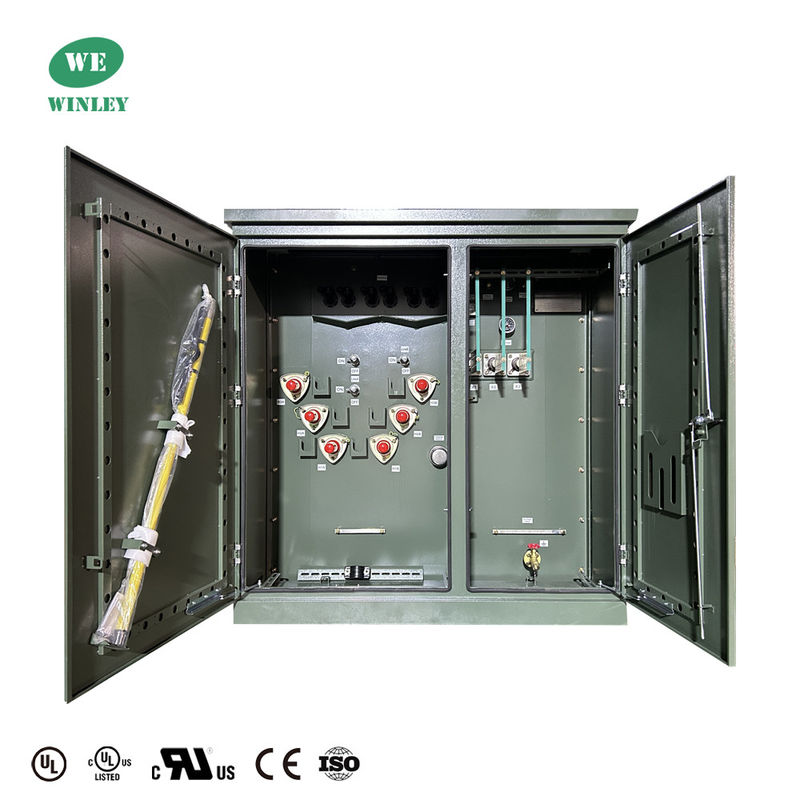

संरचना
चित्रण
विशेषताएं

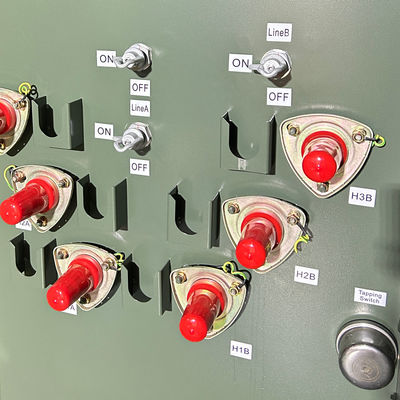

• लोडब्रेक उच्च वोल्टेज बुशिंग इंसेर्ट्स या बाहरी रूप से क्लैंप किए गए एकीकृत (एक टुकड़ा) उच्च वोल्टेज बुशिंग्स मृत-फ्रंट अनुप्रयोगों के लिए।
• प्रत्यक्ष सामने के अनुप्रयोगों के लिए नेत्रगोलक कनेक्टर्स के साथ बाहरी रूप से क्लैंप किए गए पोर्सिलेन उच्च वोल्टेज बुशिंग।
• विभिन्न प्रकार के स्क्रू-ऑन या स्लिप-ऑन कनेक्टर सहित निम्न वोल्टेज कनेक्टर।
• बिजली रोधी को लगाने के प्रावधान।
• बाहरी रूप से संचालित गैर-लोडब्रेक उच्च वोल्टेज नल स्विच जिसमें निम्नलिखित नल सीमाओं में से एक हैः सामान्य से चार 2.5% नल; या सामान्य से चार 2.5% नल; या दो 2.5% नल और दो 2.सामान्य से 5% कम नलया 13800/13200/12870/ 12540 पर टैप करें 14400 के नामित उच्च वोल्टेज रेटिंग वाले ट्रांसफार्मर के लिए (दोहरे उच्च वोल्टेज स्विच के साथ संयोजन में उपलब्ध नहीं हो सकता है) ।
• बाहरी रूप से संचालित दोहरी उच्च वोल्टेज स्विच (उच्च वोल्टेज नल स्विच के साथ संयोजन में उपलब्ध नहीं हो सकता है) ।
• बाहरी रूप से संचालित दो-स्थिति या चार-स्थिति उच्च वोल्टेज लोड ब्रेक स्विच।

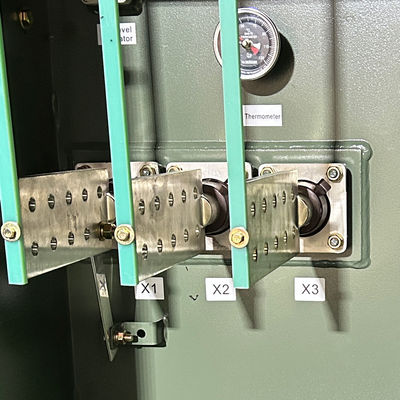

• द्वितीयक समापन: NEMA 4-छेद, 6-छेद, 8-छेद, 10-छेद या 12-छेद के पैड के साथ बाहरी रूप से क्लैंप किए गए बुशिंग। स्पाड समर्थन उपलब्ध हैं। वे 8-छेद पैड और बड़े के लिए प्रदान किए जाते हैं।
• सूखे कुएं के डिब्बों में पूर्ण-रेंज वर्तमान सीमित करने वाले फ्यूज निकालें; इंटरलॉकिंग लोडब्रेक स्विच के साथ या उसके बिना।
• आर्क स्ट्रॉन्गल* फ्यूज डिस्कनेक्ट।
• तेल के नीचे, कोहनी या पैनल-माउंटेड प्रकार (पैनल-माउंटेड प्रकार केवल डिब्बे वाले लाइव-फ्रंट इकाइयों पर उपलब्ध हैं) ।
• ड्रिप शील्ड्स जो कि बाहर निकालने वाले फ्यूज के साथ इस्तेमाल किए जाते हैं।
• टैंक ढक्कन पर स्थापित उच्च क्षमता वाले दबाव राहत उपकरण।
• नमूना लेने वाली डिवाइस के साथ नाली वाल्व।
• कुल स्टेनलेस स्टील या हाइब्रिड. (मध्यम स्टील/स्टेनलेस स्टील निर्माण)
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
आवेदन
उनके सील उच्च-वोल्टेज और निम्न-वोल्टेज सुरक्षित डिब्बे उनके सुरक्षित संचालन को सुनिश्चित करते हैं और दुर्घटनाओं के जोखिम को कम करते हैं, जिससे वे आवासीय अनुप्रयोगों, पर्यटन स्थलों में उपयोग के लिए आदर्श रूप से उपयुक्त होते हैं।,होटल और अन्य इमारतें।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
