| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-100/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

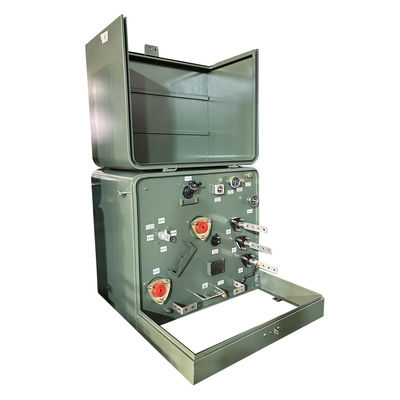

एकल चरण पैड माउंट ट्रांसफार्मर तरल भरा हुआ 100Kva 12470GrdY/7200 DOE 2016 दक्षता रेटिंग
सारांश
सिंगल फेज पैड माउंट किए गए ट्रांसफार्मर में छोटे आकार, हल्के वजन, कम शोर, कम हानि, सुरक्षा और विश्वसनीयता की विशेषताएं हैं।अस्पताल, पार्क, स्कूल आदि।
एकल चरण पैड माउंट किए गए ट्रांसफार्मर स्व-कूल्ड होते हैं, लूप या रेडियल फ़ीड में उपलब्ध होते हैं, और मृत सामने होते हैं,एएनएसआई/सीएसए/आईईईई मानकों को पूरा करते हैं या उससे अधिक होते हैं।
उत्पाद संरचना
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 100 |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| माध्यमिक वोल्टेज | 240/120V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| पल्स ड्राइव रेटिंग | नहीं |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 51 डीबीए |
| दक्षता | 99.00% |
| कोई भार हानि नहीं (वाट में) * | +/- 148W |
| भार हानि (वाट में) * | +/- 1,041W |
विनिर्देश
| एसपैड पर लगाए गए ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
मानक विशेषताएं
• ANSI®, IEEE® और NEMA® मानकों को पूरा करता है या उससे अधिक है
• वितरण ट्रांसफार्मर के लिए DOE ऊर्जा दक्षता मानक 10 CFR भाग 431 को पूरा करता है
• टैंक कोटिंग IEEE Std C57 से अधिक है।12.28TM-2005 और IEEE Std C57.12.29TM-2005 मानक (केवल स्टेनलेस स्टील इकाइयां)
• आईईईई स्टैड C57 के साथ पूर्ण अनुपालन।12.28TM-2005 मानक के लिए आवरण की अखंडता की आवश्यकताएं
• लेजर से उत्कीर्ण नाम की पट्टिका
• स्टेनलेस स्टील के लिफ्टिंग प्रावधान
• टैंक की ग्राउंडिंग के प्रावधान
• स्वचालित दबाव राहत उपकरण
• विद्युत ग्रेड खनिज तेल
• स्टेनलेस स्टील के पिन और बैरल के साथ हिंगिंग दरवाजा
• आसानी से संरेखित करने के लिए फ्लोटिंग लॉक जेब
• कैप्टिव स्टेनलेस स्टील पेंटाहेड दरवाजा लॉक बोल्ट
• तेल भरने और निकालने के प्रावधान
• हटाने योग्य थ्रेशोल्ड
• वेल्डेड गुंबददार टैंक कवर
• उच्च वोल्टेज बुशिंग कुएं - 200 ए

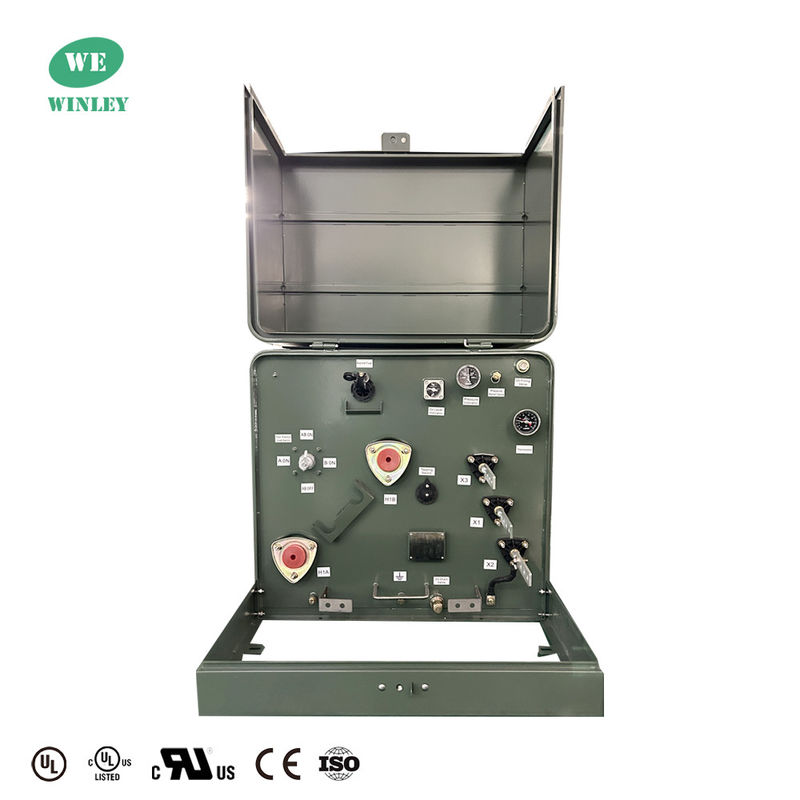

उत्पाद चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
