| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-2500/12 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
2500Kva 3 चरण पैड माउंट ट्रांसफार्मर 12000V से 120V ANSI IEEE मानकों UL प्रमाणित
विनली द्वारा निर्मित तीन चरण पैड माउंट किए गए ट्रांसफार्मरों ने यूएल प्रमाणन प्राप्त किया है, जिनकी क्षमता 30 से 5500kVA और वोल्टेज 34.5kV तक है।

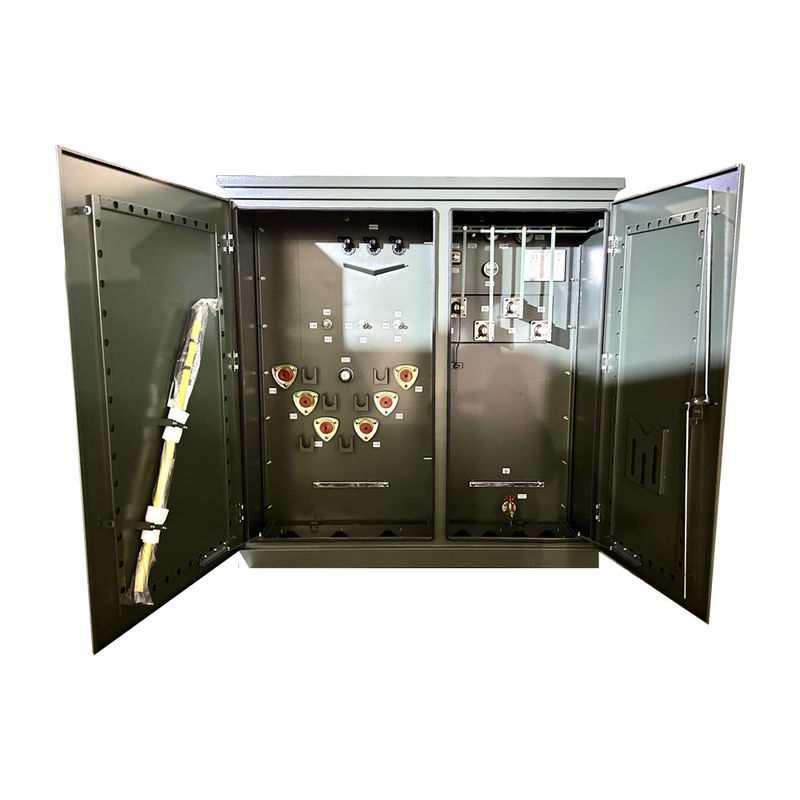

थ्री-फेज पैड-माउंटेड ट्रांसफार्मर सिर्फ एक ट्रांसफार्मर और हाई/लो वोल्टेज स्विचगियर का संयोजन नहीं है।यह ट्रांसफार्मर के कोर और घुमाव के रूप में एक ही तेल टैंक के भीतर उच्च वोल्टेज पक्ष पर लोड स्विच और फ्यूज को एकीकृत करता हैयह नए प्रकार का उपकरण उच्च और निम्न वोल्टेज बिजली वितरण के लिए एक व्यापक सबस्टेशन के रूप में कार्य करता है।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | तीन चरण |
| क्षमता | 2.5 एमवीए (2500 केवीए) |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 12000V |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा (सामान्य) | 5७५% |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | K-0 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| आयाम | 71''-डब्ल्यू x 86''-डी x 72''-एच |
| वजन | 12300 पाउंड |
| रेटिंग | |
| दक्षता % | 99.40 प्रतिशत |
| कोई भार हानि नहीं (वाट में) | +/- 2,050W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 14,300W |
संरचना
तकनीकी चित्र
कॉम्पैक्ट डिजाइन: ट्रांसफार्मर की संरचना कॉम्पैक्ट है, जो कि यूरोपीय शैली के एक तुलनीय बॉक्स ट्रांसफार्मर की मात्रा का केवल एक तिहाई है।
सुरक्षा: इसका पूरी तरह से सील खोल जमीनी है और बिजली नहीं ले जाता है, अतिरिक्त बाधाओं की आवश्यकता को समाप्त करता है और व्यक्तिगत सुरक्षा को बढ़ाता है।
लचीला वायरिंग: वायरिंग रिंग नेटवर्क बिजली आपूर्ति और वितरण नेटवर्क में टर्मिनल कनेक्शन दोनों को समायोजित कर सकती है।
उन्नत घटक: इसमें आधुनिक उच्च और निम्न वोल्टेज उपकरण शामिल हैं, जिनमें तेल से डूबे लोड स्विच, दोहरी संवेदनशीलता वाले प्लग-इन फ्यूज, लोड-ऑपरेबल कोहनी केबल प्लग,और पूरी तरह से अछूता सिलिकॉन जिंक ऑक्साइड बिजली रोधी.
उच्च-गुणवत्ता का प्रदर्शन: ट्रांसफार्मर में एक डी, एन वायरिंग योजना और तीन चरणों वाले पांच-पोस्ट वाले लोहे के कोर का उपयोग किया जाता है, जो स्थिर उच्च वोल्टेज, न्यूनतम तटस्थ बिंदु बहाव, कम गर्मी उत्पादन, कम शोर सुनिश्चित करता है,और प्रभावी बिजली संरक्षण.
मजबूत अतिभार क्षमता: यह अपने जीवनकाल को प्रभावित किए बिना 2 इंच पर 2 घंटे और 1.6 इंच पर 7 घंटे तक काम कर सकता है।
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
