| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-167/34.5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

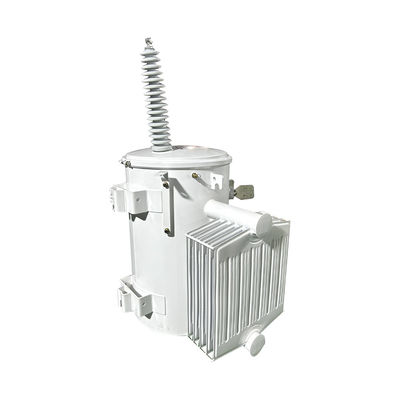

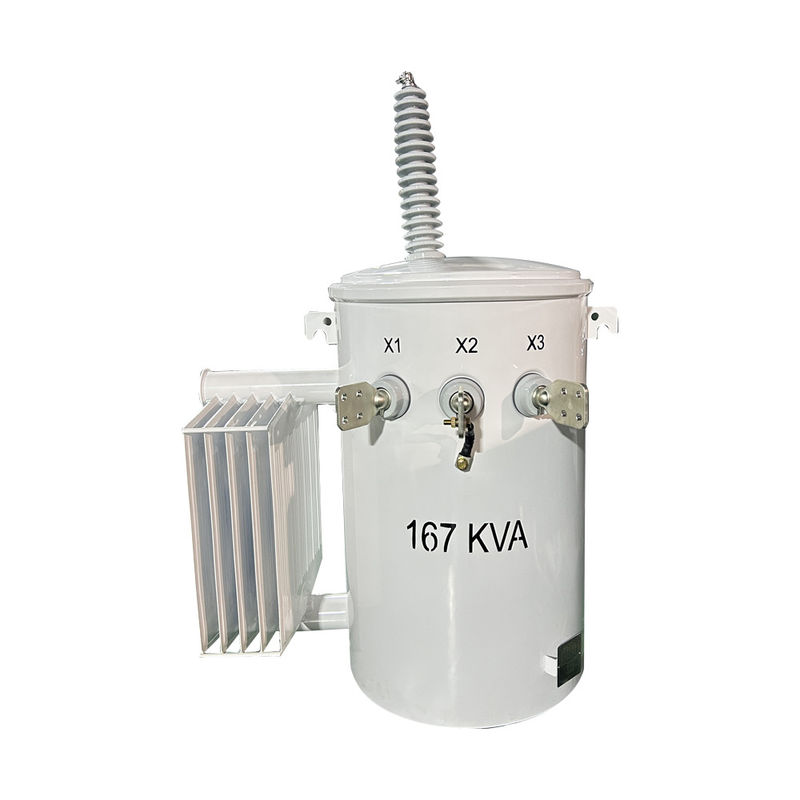

एकल चरण ध्रुव माउंटेड वितरण ट्रांसफार्मर डबल वाइंडिंग 167Kva 34.5KV से 120V तक
प्राथमिक वोल्टेज रेटिंगः 34.5-19.92/13.8-7.957/13.2-7.62/12.47-7.2 या अन्य
माध्यमिक वोल्टेज रेटिंगः 120-240/240-480/347/600V या अन्य
एच.वी. टीएपी रेंजः ±2×2.5% या अन्य
कनेक्शन का प्रकारः Ii0,Ii6
प्रकारः पारंपरिक प्रकार/सीएसपी प्रकार
BIL: 30-150kV
मानक: आईईईई, सीएसए, डीओई, आईईसी
आवेदनः उपयोगिता, विद्युत थोक बिक्री, उद्योग
रेटेड पावरः 10-333 kVA
संरचनात्मक विशेषताएं
ट्रांसफार्मर में एक बेलनाकार सील संरचना है। प्रत्येक इकाई में निम्नलिखित उपकरण हैं:
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| चरण | एकल चरण |
| क्षमता | 167 केवीए |
| प्राथमिक वोल्टेज | 34500GrdY/19920 |

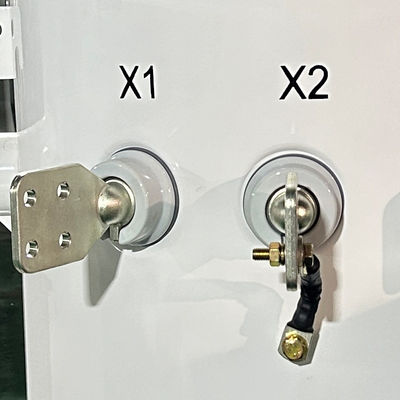

| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |

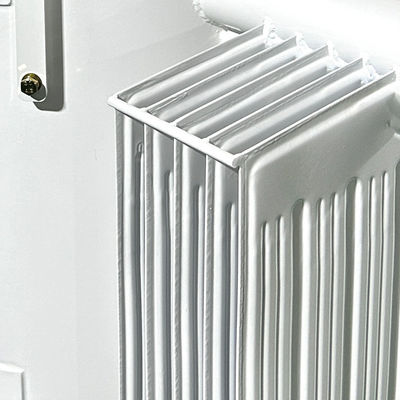

| शीतलन वर्ग | ओएनएएन |
| प्राथमिक कनेक्शन प्रकार | लाइव बुशिंग बैग |
| दक्षता मानक | डीओई 2016, सीएसए,एएनएसआई/आईईईई मानक |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 55 डीबीए |
| आयाम* | 43.25''-W x 35.00''-D x 51.05''-H |
| टैंक व्यास* | 23.5'' ओवरडोज |
| कुल वजन (तरल भरकर) * | 1538 पाउंड |
| दक्षता | 98. 50% |
चित्रण
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई/सीएसए | 1०-४.५% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
कारखाना परीक्षण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
