| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-150/2.3 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
आवासीय एकल चरण पैड घुड़सवार ट्रांसफार्मर वितरण ट्रांसफार्मर 230V से 2400V लूप फ़ीड
सिंगल-फेज पैड-माउंटेड ट्रांसफार्मर को सुरक्षित कैबिनेट में रखा जाता है, जिसमें दरवाजे और ताले होते हैं, आमतौर पर बाहर स्थित होते हैं। वे 15 से 250 केवीए तक के रेटिंग के साथ आते हैं।ये सभी वितरण ट्रांसफार्मर तेल-अछूता हैं, स्व-कूल्ड, और या तो लूप या रेडियल फ़ीड कॉन्फ़िगरेशन में उपलब्ध हैं, और उनके पास एक मृत-सामने का डिज़ाइन है।रेडियल और लूप फ़ीड कॉन्फ़िगरेशन के बीच का विकल्प उस सर्किट के प्रकार पर निर्भर करता है जहां ट्रांसफार्मर स्थापित किए जाएंगे.
उत्पाद का विवरण
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड |
| ट्रांसफार्मर विन्यास | स्टेप-अप ट्रांसफार्मर |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 150 केवीए |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 230V (L-N-L) |
| माध्यमिक वोल्टेज | 2400V |
| माध्यमिक फासोर | एकल चरण |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |
| आयाम* | 68'W x 39'D x 50'H |
| वजन* | 1701 पाउंड |

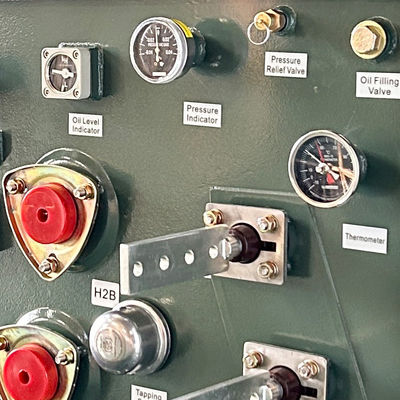

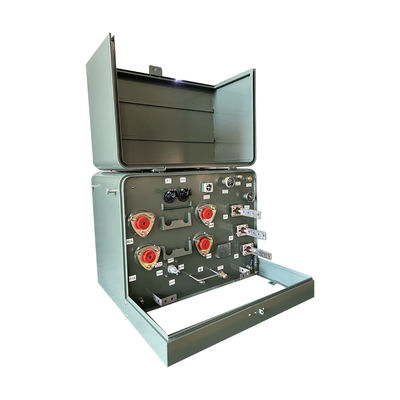

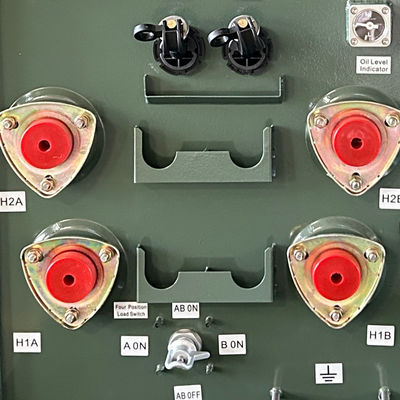

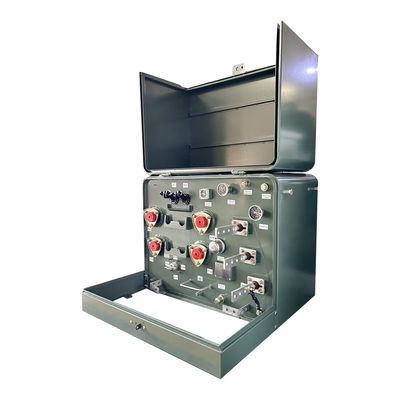

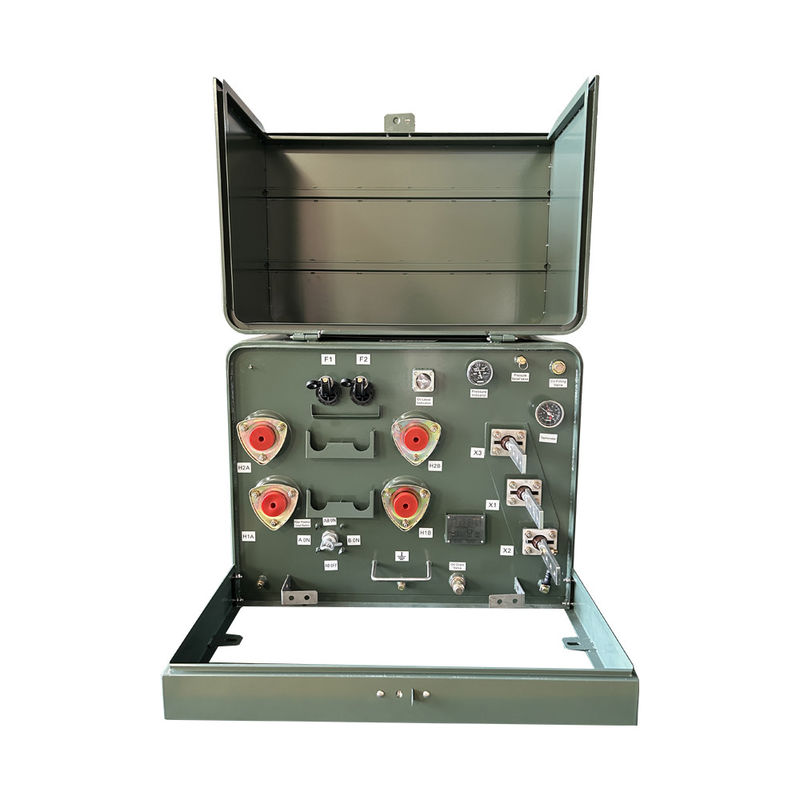

उत्पाद चित्र
मानक विशेषताएं
1सुरक्षित और विश्वसनीयः पैड-माउंटेड ट्रांसफार्मर कुशल इन्सुलेशन सुरक्षा और गर्मी अपव्यय उपकरण को अपनाता है और केबल कैबिनेट की संरचना उचित है,जो बिजली उपकरणों की सुरक्षा और विश्वसनीयता को प्रभावी ढंग से सुनिश्चित कर सकेइसमें भारी अधिभार क्षमता हैः यह 2 घंटे के लिए 2 गुना अधिभार और 7 घंटे के लिए 1.6 गुना अधिभार की अनुमति देता है, लेकिन यह पैड-माउंटेड ट्रांसफार्मर के जीवन को प्रभावित नहीं करता है।
2कोहनी प्लग को अपनाया गया हैः उच्च वोल्टेज आने वाली केबल को जोड़ना बहुत सुविधाजनक है, और इसे बिजली के साथ प्लग और अनप्लग किया जा सकता है।
3मजबूत रक्षा क्षमताः पैड-माउंटेड ट्रांसफार्मर में मजबूत रक्षा क्षमता है।जो प्रभावी रूप से बिजली उपकरण में तत्काल वोल्टेज चोटी का विरोध कर सकते हैं और उपकरण को क्षति से बचा सकते हैं.
4दोहरी फ्यूज सुरक्षा को अपनाया जाता हैः
प्लग-इन फ्यूज बॉक्स ट्रांसफार्मर के द्वितीयक पक्ष की सुरक्षा के लिए एक दो-संवेदनशील फ्यूज (तापमान, धारा) है, और
b. बैकअप करंट लिमिटिंग प्रोटेक्शन फ्यूज (ELSP) बॉक्स ट्रांसफार्मर के अंदर दोष की सुरक्षा करता है और इसका उपयोग उच्च वोल्टेज पक्ष की सुरक्षा के लिए किया जाता है।
5लंबे जीवनकालः ट्रांसफार्मर उच्च गुणवत्ता वाली सामग्री और उच्च तकनीक वाली उत्पादन तकनीक को अपनाता है, जो टिकाऊ है और इसकी सेवा जीवन अधिक है।कुल मिलाकर सेवा जीवन साधारण तेल-डुबकी ट्रांसफार्मर की तुलना में अधिक है.
6पैड-माउंटेड ट्रांसफार्मर को टर्मिनल प्रकार और रिंग नेटवर्क प्रकार में विभाजित किया गया है (एक ट्रांसफार्मर एक ही समय में दूसरे ट्रांसफार्मर को बिजली की आपूर्ति कर सकता है) । रूपांतरण बहुत सुविधाजनक है,जो बिजली की आपूर्ति दूरी और विश्वसनीयता में सुधार करता है.
7ऊर्जा की बचत और पर्यावरण संरक्षणः पैड-माउंटेड ट्रांसफार्मर के डिजाइन और उपयोग में,ऊर्जा की बचत और पर्यावरण संरक्षण पर जोर दिया जाता है (वर्तमान में पर्यावरण के अनुकूल FR3 वनस्पति तेल का उपयोग किया जाता है), जो न केवल उच्च ऊर्जा दक्षता सुनिश्चित कर सकता है, बल्कि ऊर्जा की बर्बादी को भी कम कर सकता है और पर्यावरण के प्रदूषण को कम कर सकता है।
विनिर्देश
| एसपैड पर लगाए गए ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
