| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-300/1247 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

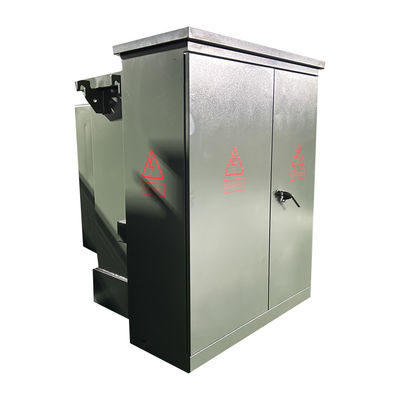

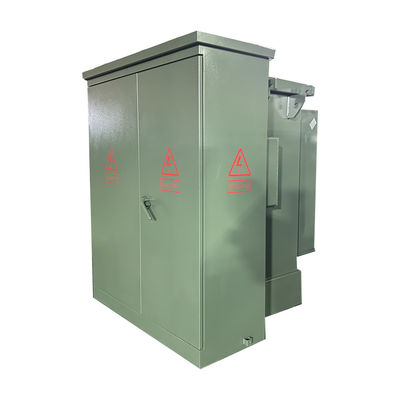

तीन चरण पैड माउंट पावर डिस्ट्रीब्यूशन ट्रांसफार्मर 300Kva 12470V DOE 2016 की दक्षता को पूरा करता है
पैड-माउंटेड ट्रांसफार्मर विद्युत विद्युत वितरण प्रणाली का एक आवश्यक हिस्सा है, जो कई फायदे और अनुप्रयोग प्रदान करता है।इसके मृत सामने के डिजाइन और मौसम प्रतिरोधी आवरण सुरक्षा और दक्षता सुनिश्चित करते हैं, जबकि इसकी विविध शक्ति रेटिंग और कॉन्फ़िगरेशन इसे विभिन्न वातावरणों के लिए उपयुक्त बनाते हैं।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | तीन चरण |
| क्षमता | 300 केवीए |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 12470V |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 55 डीबीए |
| ऊंचाई (ऊंचाई) | समुद्र तल से 1000 मीटर की ऊंचाई पर |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम* | 61-डब्ल्यू x 54-डी x 69-एच |
| कुल वजन (तरल भरकर) * | 3,637 पाउंड |
| दक्षता % | 99.00% |

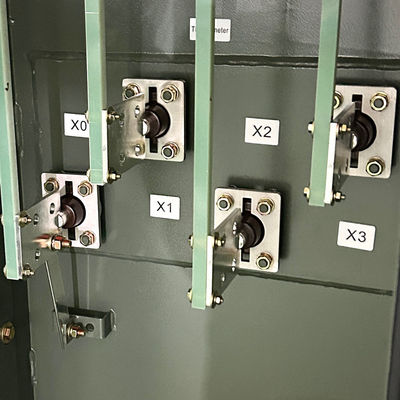

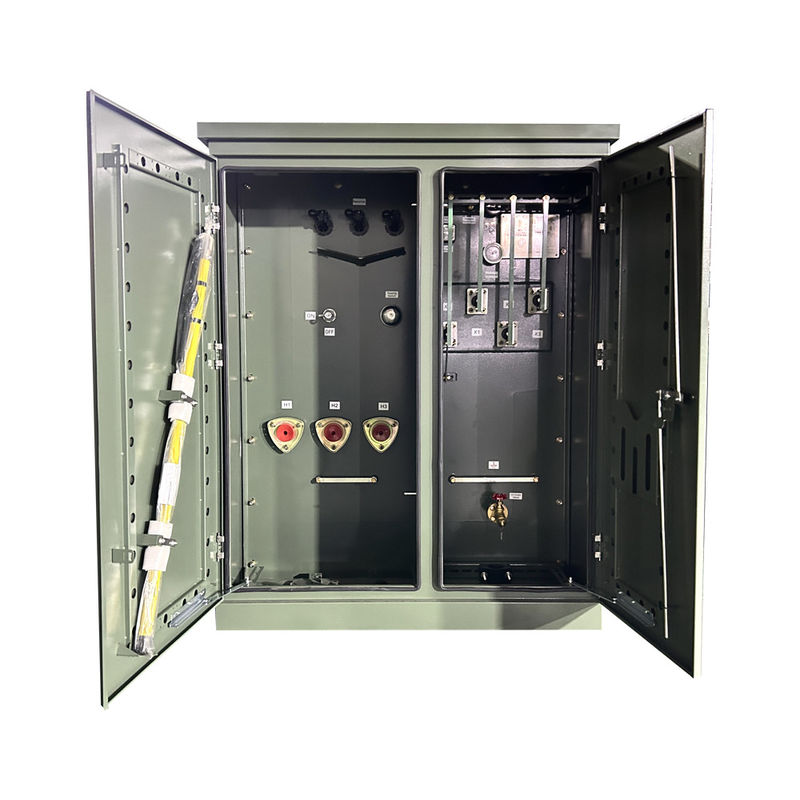

संरचना
विवरण

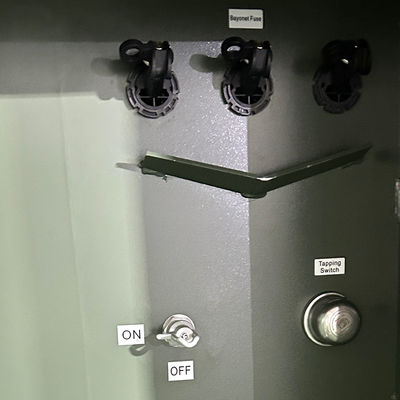

तीन चरण पैड घुड़सवार ट्रांसफार्मर लोड स्विच और फ्यूज को ट्रांसफार्मर के उच्च वोल्टेज पक्ष में डुबोता है, जिसमें ट्रांसफार्मर का कोर और घुमाव एक ही तेल टैंक में होते हैं,उन्नत संरचना के फायदे हैं, विश्वसनीय प्रदर्शन, ऊर्जा की बचत और खपत में कमी, लचीला उपयोग, मजबूत अनुकूलन क्षमता और आर्थिक लाभ।
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
