| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | सीएसपी-10/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

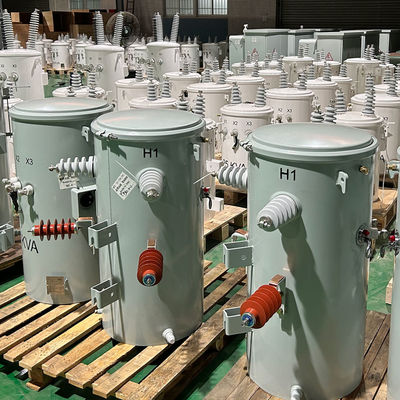

सीएसपी प्रकार एकल चरण पोल घुड़सवार ट्रांसफार्मर तेल डूबा हुआ 4160V से 120V ANSI IEEE मानक
सीएसपी ट्रांसफार्मरसीएसपी ट्रांसफार्मर को आम तौर पर एक पूरी तरह से स्व-संरक्षित उपकरण के रूप में परिभाषित किया जा सकता है। इसे स्व-संरक्षण ट्रांसफार्मर के रूप में भी जाना जाता है। यह पोल माउंट ट्रांसफार्मर है।
सीएसपी ट्रांसफार्मर के घटक
1. उठाने के लिए
2. पकड़े जाने वाले माउंटिंग पैड

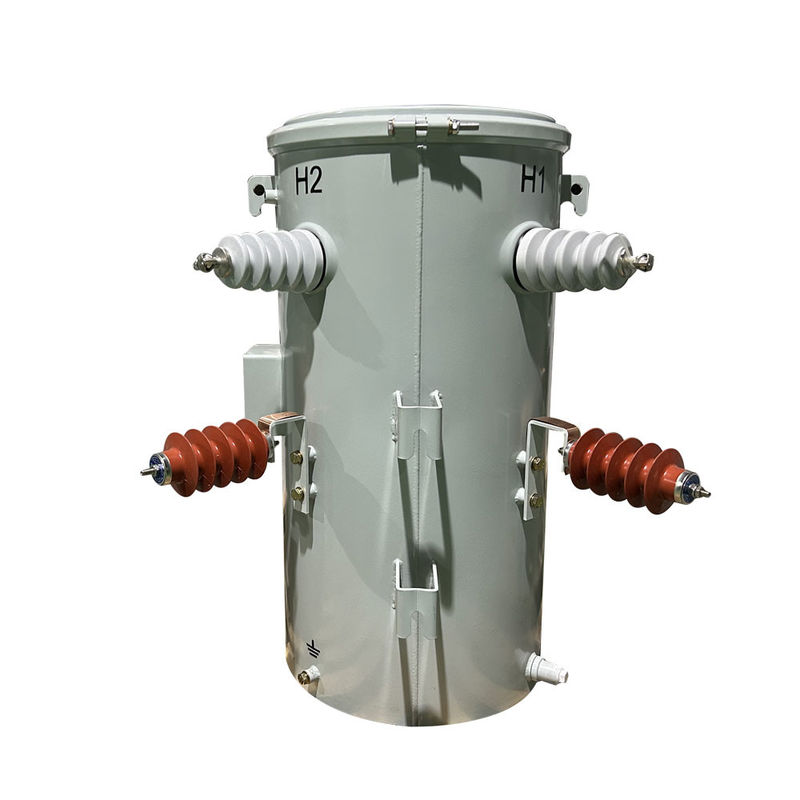

3कवर-माउंटेड उच्च वोल्टेज पोर्सिलेन बुशिंग्स

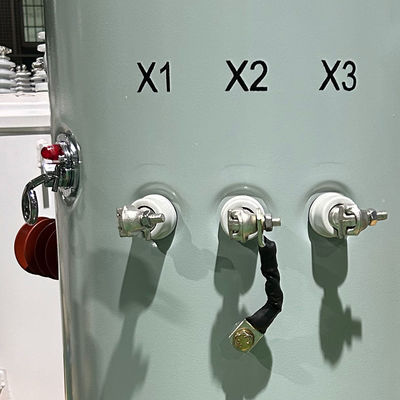

4. कम वोल्टेज बुशिंग आंखों के बंद होने वाले टर्मिनलों के साथ
5निम्न वोल्टेज तटस्थ ग्राउंडिंग स्ट्रैप
6. नीचे के ब्रैकेट पर लेजर अंकित नाम की पट्टिका के साथ अनसी समर्थन लग (हेंजर ब्रैकेट)
7. पॉलिएस्टर अछूता कवर
8. स्वयं-विन्टिलेशन और फिर से सील कवर संयोजन
9. केंद्र रेखा कोर/कोइल असेंबली समर्थन ब्रैकेट
10कम वोल्टेज के तार
11. कवर ग्राउंड स्ट्रैप के साथ तेल भरने प्लग
12. टैंक ग्राउंड पैड
13प्राथमिक सुरक्षात्मक कड़ी (उच्च वोल्टेज बुशिंग में स्थापित)

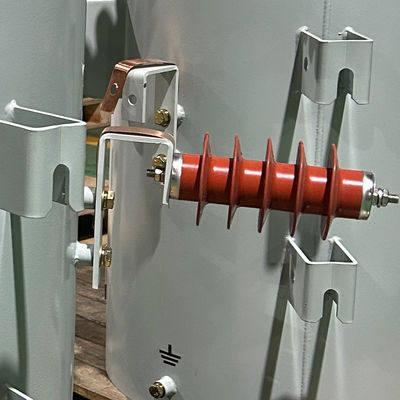

14. अधिभार रोधी
15. माध्यमिक सर्किट ब्रेकर
16. आपातकालीन अधिभार रीसेट और अधिभार संकेत प्रकाश के साथ माध्यमिक ब्रेकर ऑपरेटिंग हैंडल
सीएसपी ट्रांसफार्मर लाभ
मुख्य डेटा
| चरण | एकल चरण |

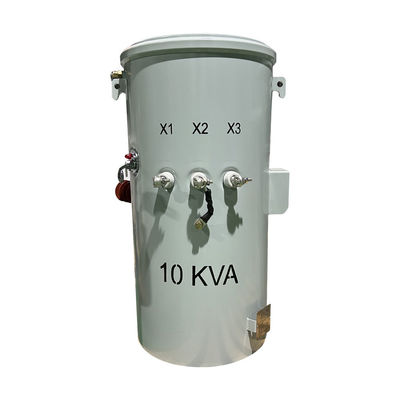

| क्षमता | 10 केवीए |
| प्राथमिक वोल्टेज | 2400/4160GrdY ग्राउंड वाई (2 वायर) |
| माध्यमिक वोल्टेज | 120/240V (L-L-N) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| टैप चेंजर | ±2.5% |
| इन्सुलेशन द्रव | FR-3 तेल - गैर पीसीबी तरल पदार्थ |
| शीतलन वर्ग | KNAN |
| सर्ज रिसेप्टर्स | 5kV, 3kV MCOV के लिए बिजली रोधी प्राथमिक टर्मिनल |
| द्वितीयक अतिप्रवाह संरक्षण (ओसीपी) | चुंबकीय सर्किट ब्रेकर w/ थर्मल और करंट प्रोटेक्शन ओवरलोड चेतावनी लाइट से लैस |
| कोई लोड हानि नहीं | 30W |
| पूर्ण भार हानि | 115W |
| दक्षता @ 100% भार | 99०.०५% |
| प्रतिबाधा (लगभग) | 2७५% |
| घुमावदार सामग्री | तांबा |
चित्रण
विनिर्देश
| शक्ति (KVA) | उच्च वोल्टेज (V) | कम वोल्टेज (V) | घाटा ((W) | आयाम ((मिमी) | वजन | |||
| नो लोड हानि | लोड पर हानि | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
सीएसपी बनाम पारंपरिक ट्रांसफार्मर
आकार और वजन: सीएसपी ट्रांसफार्मर पारंपरिक ट्रांसफार्मर की तुलना में बहुत छोटे और हल्के होते हैं।
शक्ति घनत्व: सीएसपी ट्रांसफार्मर में पारंपरिक ट्रांसफार्मर की तुलना में अधिक शक्ति घनत्व होता है, जिसका अर्थ है कि वे छोटे फॉर्म फैक्टर में उच्च शक्ति स्तरों को संभाल सकते हैं।
प्रतिक्रिया समय: सीएसपी ट्रांसफार्मर पारंपरिक ट्रांसफार्मर की तुलना में लोड में परिवर्तनों पर बहुत तेजी से प्रतिक्रिया कर सकते हैं, जिससे वे उन अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं जहां तेजी से लोड परिवर्तन अक्सर होते हैं।
लचीलापन: सीएसपी ट्रांसफार्मर इनपुट और आउटपुट वोल्टेज रेंज के मामले में अधिक लचीले होते हैं, जिससे वे व्यापक अनुप्रयोगों के लिए उपयुक्त होते हैं।
विश्वसनीयता: सीएसपी ट्रांसफार्मर पारंपरिक ट्रांसफार्मर की तुलना में विश्वसनीयता बढ़ाते हैं और विफलता और डाउनटाइम की संभावना को कम करते हैं
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
