| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-2500/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

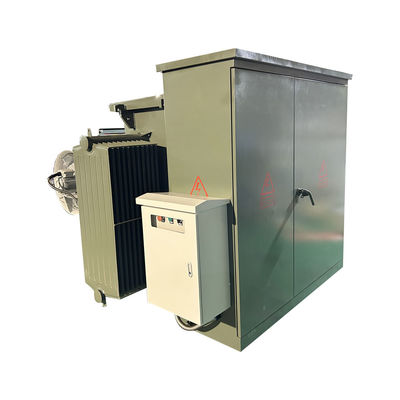

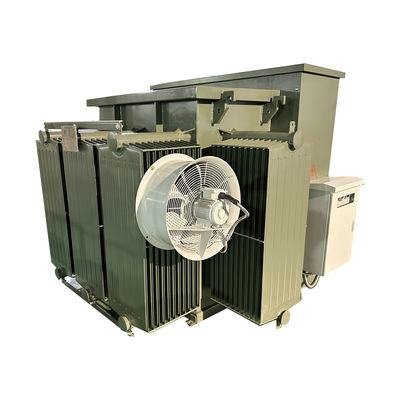

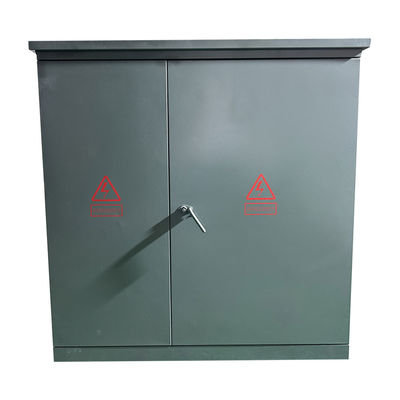

2500 क्वा थ्री फेज पैड माउंट ट्रांसफार्मर स्टेप-डाउन 12470V से 480V UL सर्टिफिकेशन
संक्षिप्त
विन्ली लागू एएनएसआई®/आईईईई® मानकों को पूरा करने वाले तरल से भरे थ्रीफेज पैड-माउंटेड वितरण ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है।
तीन चरण पैड घुड़सवार ट्रांसफार्मर लोड स्विच और फ्यूज को ट्रांसफार्मर के उच्च वोल्टेज पक्ष में डुबोता है, जिसमें ट्रांसफार्मर का कोर और घुमाव एक ही तेल टैंक में होते हैं,उन्नत संरचना के फायदे हैं, विश्वसनीय प्रदर्शन, ऊर्जा की बचत और खपत में कमी, लचीला उपयोग, मजबूत अनुकूलन क्षमता और आर्थिक लाभ।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| चरण | तीन चरण |
| क्षमता @ 55° (W/O प्रशंसक) | 2.5 एमवीए (2500 केवीए) |
| क्षमता @ 65° (w/ प्रशंसक) | 3.125 एमवीए (3125 केवीए) |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 12470V |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN/KNAF |
| प्रतिबाधा | 5७५% |
| दक्षता मानक | डीओई 2016 मानक, सीएसए मानक,एएनएसआई/आईईईई मानक |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 60 डीबीए |
| संलग्नक रेटिंग | एनईएमए 3आर |
| आयाम* | 75-W x 75-D x 73-H |
| कुल वजन (तरल भरकर) * | 11५२९ पाउंड |
| दक्षता % | 99.40 प्रतिशत |
| कोई भार हानि नहीं (वाट में) | +/- 2,690W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 15,480W |
विशेषताएं
पेंटाहेड बोल्ट एंट्री असेंबली
उच्च आग बिंदु अछूता तरल पदार्थ
गैर-पीसीबी इन्सुलेटिंग द्रव
छेड़छाड़ प्रतिरोधी आवास

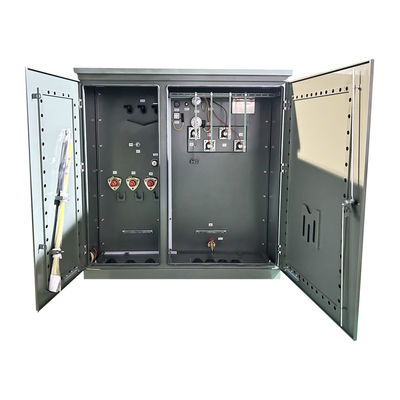

हिंग्ड फ्रंट डिब्बे के दरवाजे, पैड लॉक करने योग्य
NEMA 3R वायरिंग कम्पोस्ट
हॉट स्टिक शामिल, एचवी दरवाजा माउंट
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 | ||
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
|
