| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-3000/25 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

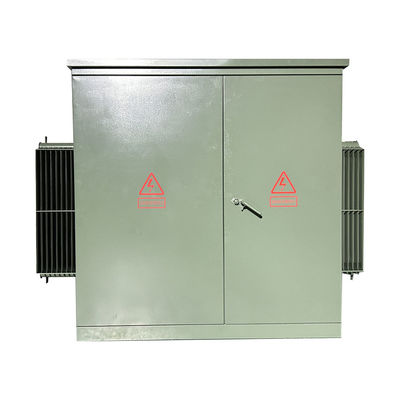

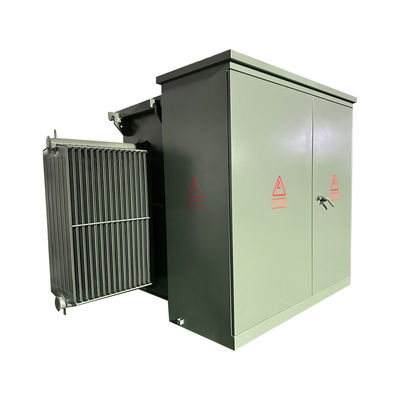

तीन चरण पैड माउंट ट्रांसफार्मर 3000Kva 24940V से 4160Y/2400 UL प्रमाणित
हमारे द्वारा उत्पादित तीन चरण पैड माउंट किए गए ट्रांसफार्मरों ने यूएल प्रमाणन प्राप्त किया है, जिनकी क्षमता 30 से 5500kVA और वोल्टेज 34.5kV तक है।हमारे उत्पादों को बड़ी मात्रा में उत्तरी अमेरिका, फिलीपींस और अन्य स्थानों पर निर्यात किया जाता है.
मुख्य डेटा
| विशेष विवरण | इकाई | विनिर्देश | टिप्पणी |
| प्रकार | ~ | पैड माउंट, रेडियल फ़ीड | |
| नामित क्षमता | केवीए | 3000 | |
| चरण संख्या | ~ | 3 | |
| प्राथमिक वोल्टेज | वी | 24940 | डेल्टा |
| प्राथमिक समाप्ति | ~ | 25kV वर्ग पोर्सिलेन बुशिंग | लाइव फ्रंट |
| माध्यमिक वोल्टेज | वी | 4160Y/2400 | वाई-एन |
| द्वितीयक कनेक्शन | ~ | 5kV वर्ग पोर्सिलेन बुशिंग | लाइव फ्रंट |
| टैपिंग प्रकार | ~ | ऑफ-सर्किट टैपिंग | |
| टैपिंग रेंज | % | ±2*2.5% | |
| शीतलन विधि | ~ | ओएनएएन | |
| नामित आवृत्ति | हर्ज | 60 | |
| वेक्टर समूह | ~ | डायन1 | |
| इन्सुलेशन वर्ग | ~ | ए (105°C) | |
| तापमान में वृद्धि | क | 65 | |
| लोड से बाहर हानि | W | 2810 | 10% सहिष्णुता के साथ |
| लोड हानि (85°C) | W | 25796 | |
| प्रतिबाधा | % | 5.0~7.5 | |
| घुमावदार सामग्री | ~ | कु | |
| कोर सामग्री | ~ | सिलिकॉन स्टील | |
| शीतलन सामग्री | खनिज तेल | ||
| आवास सामग्री | ~ | लेपित स्टील | |
| सेवा की स्थिति | ~ | घर के अंदर या बाहर | |
| समुद्र का स्तर | एम | ≤ 1000 | |
| मानक | ~ | ASNI/IEEE C5712.00 |
मानक विशेषताएं
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।
• एचवी टर्मिनलों का मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (जीवित मोर्चा)
• LV BIL 30 ¢ 60 kV।
• निम्न वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जिसे केवल इसके बाद खोला जा सकता है
कम वोल्टेज का दरवाजा खुला है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।

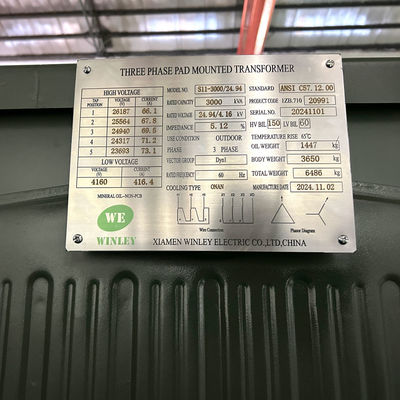

• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• (2) 2.5% पूर्ण क्षमता नल से ऊपर नल परिवर्तक
और नाममात्र से नीचे है।
• ट्रांसफार्मर में एक 10×18 (या 14×25) हाथ का छेद
टैंक कवर।
• जैतून के हरे रंग का चित्र (Munsell 7GY 3.29/1.5) ।
• डिजाइन, निर्माण और परीक्षण के अनुसार
नवीनतम ANSI मानकों के साथ
तकनीकी चित्र

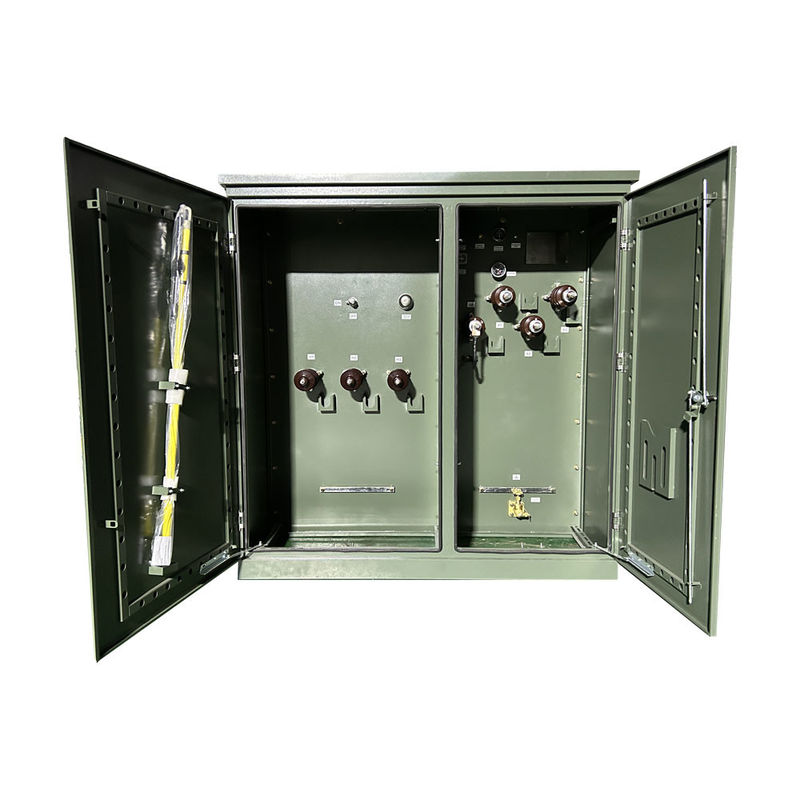

उत्पाद संरचना
1)संयुक्त राज्य अमेरिका के संस्करण का ट्रांसफार्मर भाग और नियंत्रण कैबिनेट भाग, जिसमें से ट्रांसफार्मर भाग एक पूरी तरह से सील संरचना है,और अछूता तेल दो प्रकार के उच्च प्रज्वलन बिंदु तेल या साधारण तेल हो सकता है.
2)कंट्रोल कैबिनेट को एक उच्च वोल्टेज कक्ष और एक निम्न वोल्टेज कक्ष में विभाजित किया गया है।

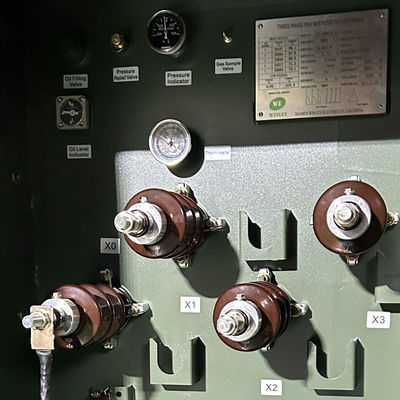

3)उच्च वोल्टेज कक्ष के साथ सुसज्जित हैः उच्च वोल्टेज केबल प्लग, बिजली रोधी, लोड स्विच ऑपरेटिंग हैंडल, गैर उत्तेजना नल स्विच हैंडल, प्लग-इन फ्यूज, दबाव रिलीज़ वाल्व,थर्मामीटर, प्रेशर गेज, ऑयल पोजिशनिंग गेज, ऑयल फिलिंग प्लग, ऑयल ड्रेन वाल्व आदि, लोड स्विच, ऑफ-एक्सिटेंस नल चेंजर्स, प्लग-इन फ्यूज आदि।सभी ट्रांसफार्मर तेल में ट्रांसफार्मर कोर के साथ विसर्जित हैंउच्च वोल्टेज केबल और ट्रांसफार्मर को कोहनी केबल कनेक्टरों से जोड़ा जाता है।
4)कम वोल्टेज पक्ष को वायु सर्किट ब्रेकर, करंट ट्रांसफार्मर, साथ ही विद्युत ऊर्जा मीटर, एम्पेरमीटर और वोल्टमीटर के साथ स्थापित किया जा सकता है,और आउटपुट सर्किट और क्षमता मुआवजा उपकरणों उपयोगकर्ता की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है.
विनिर्देश
| उत्पाद विनिर्देश | ||||||||
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
| 75 | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
लागू मानक
आईईईई स्टड सी 57.12.00 ️ तरल विसर्जित वितरण, शक्ति और विनियमन ट्रांसफार्मर के लिए मानक सामान्य आवश्यकताओं के लिए मानक।
आईईईई स्टड सी 57.12.28 पैड-माउंटेड उपकरण - संलग्नक अखंडता.
आईईईई स्टड सी 57.12.34 पैड-माउंटेड, डिब्बे-प्रकार, स्व-कूल्ड, तीन-चरण वितरण ट्रांसफार्मर के लिए मानक आवश्यकताएं
आईईईई स्टड सी 57.12.90 ̊ तरल में डूबे हुए वितरण, शक्ति और विनियमन ट्रांसफार्मर के लिए मानक परीक्षण कोड और वितरण और शक्ति ट्रांसफार्मर के शॉर्ट सर्किट परीक्षण के लिए IEEE गाइड।
आईईईई स्टड सी 57.12.91 खनिज-तेल-डुबकी ट्रांसफार्मर लोड करने के लिए गाइड.
उत्पादन प्रक्रिया
यूएल/सीयूएल प्रमाणन
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
