| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस11-1500/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

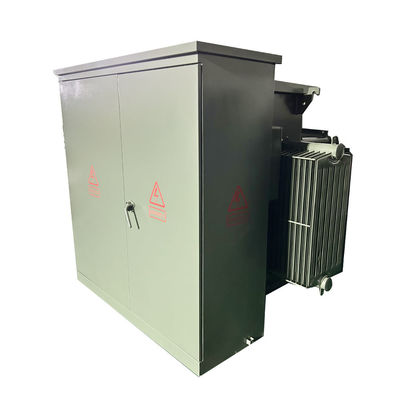

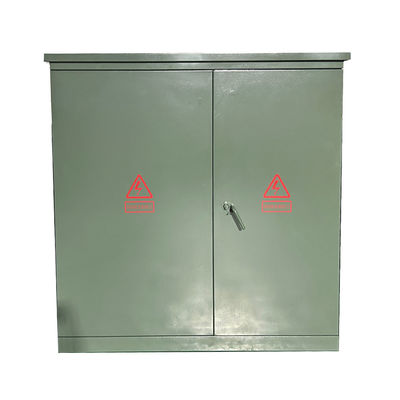

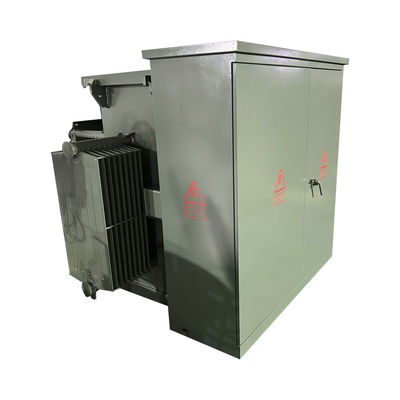

3 चरण पैड माउंट इलेक्ट्रिक तेल प्रकार ट्रांसफार्मर 1500kva 35kv वर्ग
WINLEY तीन चरण पैड घुड़सवार ट्रांसफार्मर के उत्पादन में माहिर हैं। हमारे उत्पादों को UL / CUL प्रमाणन प्राप्त किया है ANSI, IEEE, DOE, CSA और अन्य मानकों के अनुरूप।नाममात्र शक्ति आमतौर पर 75kVA से 5500kVA है, और वोल्टेज 34.5 kV तक पहुंच सकता है।
यूएल प्रमाणन
WINLEY के पैड माउंटेड ट्रांसफार्मरों ने UL प्रमाण पत्र प्राप्त किया है।संयुक्त राज्य अमेरिका द्वारा मान्यता प्राप्त सुरक्षा और स्थिरता मानकों का अनुपालन, और गुणवत्ता, सुरक्षा और सेवा जीवन के मामले में एक अच्छी गारंटी है।
cUL प्रमाणन
विंली के पैड माउंट किए गए ट्रांसफार्मर को यूएल प्रमाणपत्र प्राप्त करते हुए सीयूएल प्रमाणपत्र भी प्राप्त हुए हैं।WINLEY के पैड माउंट ट्रांसफार्मर cUL (अंडरराइटर प्रयोगशालाओं का कनाडाई संस्करण) परीक्षण पारित किया है, और कनाडा के बाजार में सुरक्षित और विश्वसनीय रूप से इस्तेमाल किया जा सकता है।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| चरण | तीन चरण |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| क्षमता | 1.5 एमवीए (1500 केवीए) |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 25700V |
| प्राथमिक फासोर | डेल्टा |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा | 5७५% |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 60 डीबीए |
| ऊंचाई (ऊंचाई) | समुद्र तल से 1000 मीटर की ऊंचाई पर |
| आयाम* | 75''-W x 72''-D x 72''-H |
| कुल वजन (तरल भरकर) * | 9,750 पाउंड |
| दक्षता % | 99.30% |
| कोई भार हानि नहीं (वाट में) | +/- 1,900W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 10,500W |
मानक विशेषता
− हल्के स्टील, वैकल्पिक स्टेनलेस स्टील टैंक
− सुरक्षा के लिए तीन-बिंदु ताला लगा दरवाजा
− आसानी से स्थापित करने के लिए हटाने योग्य सिल्क
- स्टेनलेस स्टील के कैबिनेट हिंज और माउंटिंग स्टड
नीचे दी गई गहराइयों वाले हटाने योग्य थ्रेड के साथ बोल्ट-ऑन कैबिनेट
22 "गहरी 1500 kVA के लिए

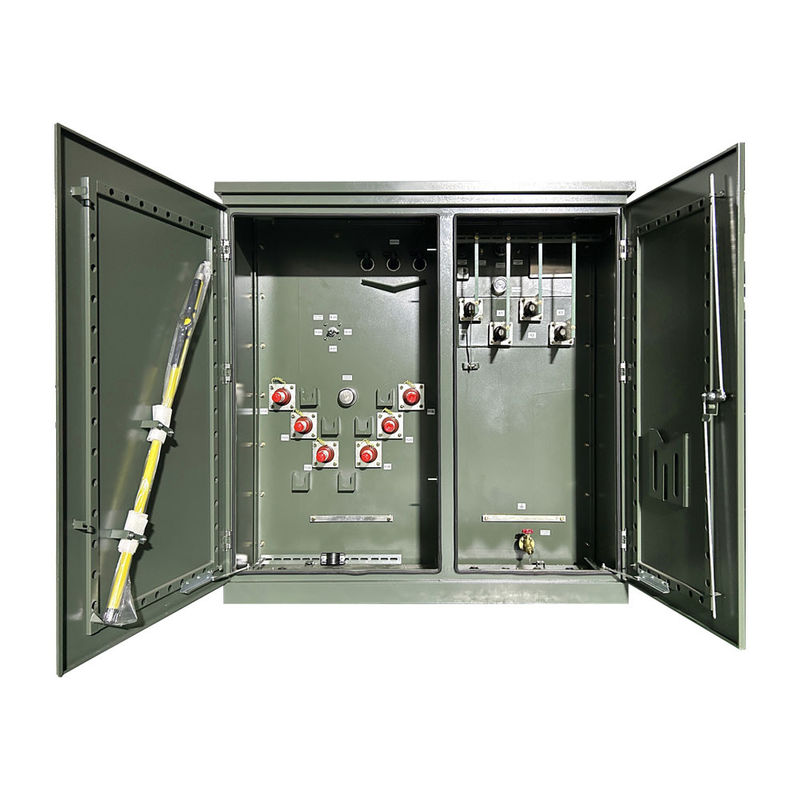

− लाइव फ्रंट निर्माण और डेड फ्रंट निर्माण
− स्टील HV/LV डिब्बे की बाधा
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
|
नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
हानि (डब्ल्यू) | |
|
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
|||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 | ||
तकनीकी चित्र
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
