| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-75/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

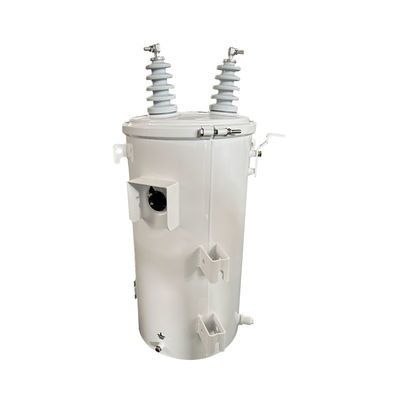

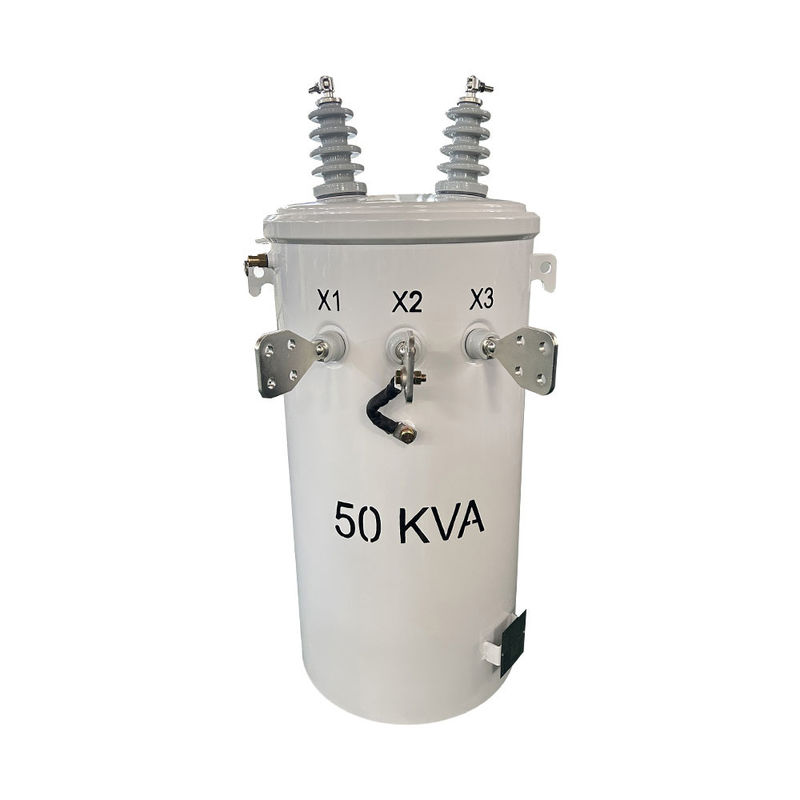

50kva सिंगल फेज पोल माउंट ट्रांसफार्मर तेल डूबा हुआ वितरण 4160V से 120/240V
प्रकारःपारंपरिक प्रकार/सीएसपी प्रकार
नामित शक्ति: 333 kVA तक
प्राथमिक वोल्टेज: 34.5 kV तक
माध्यमिक वोल्टेज: 500 वी तक
मानक:आईईईई/एएनएसआई/सीएसए/आईईसी/डीओई
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| चरण | एकल चरण |
| क्षमता | 50 केवीए |
| प्राथमिक वोल्टेज | 4160V |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | ई |
| शीतलन वर्ग | ओएनएएन |
| प्रतिबाधा | 2७५% |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम* | 24.6''-W x 26.75''-D x 40.15''-H |
| दक्षता | 99.00% |
उत्पाद चित्र
मानक विशेषता
■आईएसओ 9001 प्रमाणित गुणवत्ता प्रणाली।
■पेंट सिस्टम आईईईईसी 57 के प्रदर्शन को पूरा करता है या उससे अधिक है।12.28 मानक.
■सीएसए सी२.१.०६ और सीएसए सी२.२.०६ मानक की सभी आवश्यकताओं को पूरा करने वाले लिफ्टिंग लैग
■मैकेनिकल और इलेक्ट्रिकल गणनाओं के लिए कंप्यूटर सहायता प्राप्त डिजाइन (सीएडी) ।
■कोअर और कॉइल्स को इष्टतम कुल स्वामित्व लागत (टीओसी) के लिए डिज़ाइन किया गया है।
■सर्ज रिसेप्टर ब्रैकेट के लिए प्रावधान,ब्रैकेट वैकल्पिक रूप से उपलब्ध है।
■शॉर्ट सर्किट शक्ति, दक्षता और थर्मल शक्ति में वृद्धि के लिए "कम-उच्च-कम" घुमाव
■आवश्यकता के अनुसार कवर या साइडवॉल पर लगाए गए उच्च वोल्टेज बुशिंग।
■अधिक दक्षता और कम शोर स्तर के लिए स्टेप-लैप जोड़ों के साथ घाव कोर।
■दोनों कनेक्शनों पर बीआईएल और शॉर्ट सर्किट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया डबल वोल्टेज।
■स्वचालित स्व-सीलिंग दबाव राहत वाल्व।
■आवश्यकतानुसार कम वोल्टेज स्पेड या क्लैंप प्रकार के टर्मिनल।
■कपड़े के किनारे पर पानी के प्रतिधारण को कम करने के लिए उचित सीलिंग सुनिश्चित करने के लिए कई कवर क्लैंप।
विनिर्देश
| 10kva-333kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
