| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-25/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

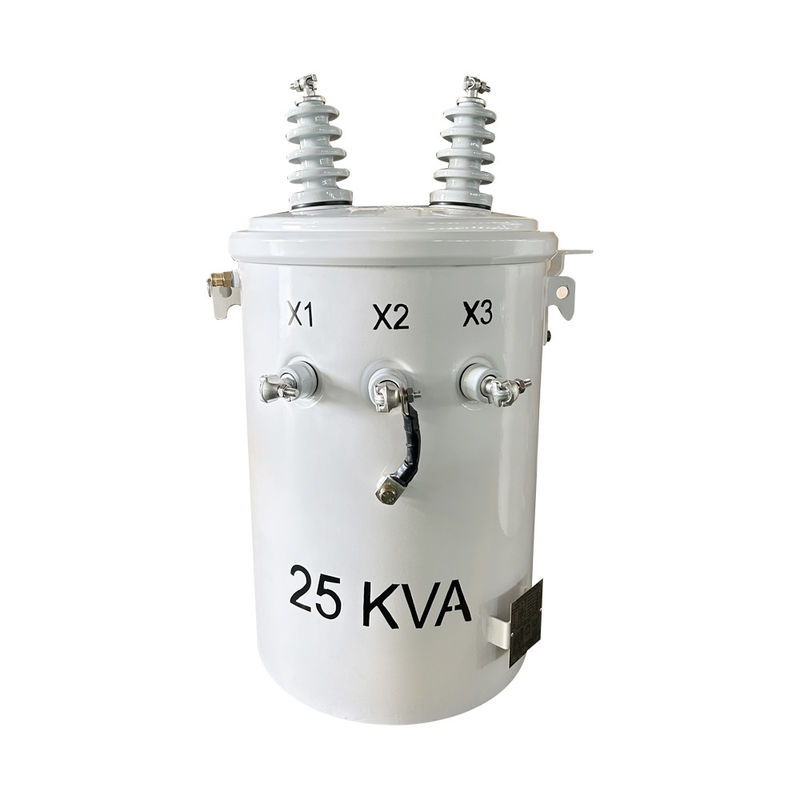

25KVA एकल चरण पोल माउंट ट्रांसफार्मर वितरण 4160V से 120V ANSI / IEEE C57
WINLEY द्वारा उत्पादित पोल माउंट किए गए ट्रांसफार्मर में 10 kVA से 333 kVA तक की नामित क्षमताएं हैं, जो ANSI/IEEE C57, IEC60076 और अन्य मानकों को पूरा करती हैं,और डीओई और सीएसए दक्षता आवश्यकताओं को पूरा या उससे अधिकहमारे उत्पादों को उत्तरी अमेरिका, मध्य और दक्षिण अमेरिका, दक्षिण पूर्व एशिया और अन्य बाजारों में बड़ी मात्रा में निर्यात किया गया है और व्यापक रूप से प्रशंसा की गई है।
उत्पाद संरचना
मुख्य डेटा
| चरण | एकल चरण |
| क्षमता | 25 केवीए |
| प्राथमिक वोल्टेज | 4160GrdY/2400 |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016, सीएसए मानक, एएनएसआई/आईईईई मानक |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 48 डीबीए |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम* | 21.60''-W x 24.5''-D x 40.10''-H |
| दक्षता | 98. 80% |
| कोई भार हानि नहीं (वाट में) | +/- 104W |
| पूर्ण भार हानि (वाट में) | +/- 377W |
| कुल भार हानि (वाट में) | +/- 481W |

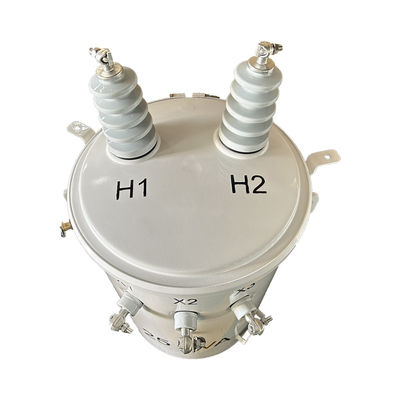

उत्पाद चित्र
मानक विशेषता
■आईएसओ 9001 प्रमाणित गुणवत्ता प्रणाली।
■सीएसए सी२.१.०६ और सीएसए सी२.२.०६ मानक की सभी आवश्यकताओं को पूरा करने वाले लिफ्टिंग लैग
■मैकेनिकल और इलेक्ट्रिकल गणनाओं के लिए कंप्यूटर सहायता प्राप्त डिजाइन (सीएडी) ।
■कोअर और कॉइल्स को इष्टतम कुल स्वामित्व लागत (टीओसी) के लिए डिज़ाइन किया गया है।
■सर्ज रिसेप्टर ब्रैकेट के लिए प्रावधान,ब्रैकेट वैकल्पिक रूप से उपलब्ध है।
■शॉर्ट सर्किट शक्ति, दक्षता और थर्मल शक्ति में वृद्धि के लिए "कम-उच्च-कम" घुमाव
■आवश्यकता के अनुसार कवर या साइडवॉल पर लगाए गए उच्च वोल्टेज बुशिंग।
■अधिक दक्षता और कम शोर स्तर के लिए स्टेप-लैप जोड़ों के साथ घाव कोर।
■दोनों कनेक्शनों पर बीआईएल और शॉर्ट सर्किट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया डबल वोल्टेज।
■स्वचालित स्व-सीलिंग दबाव राहत वाल्व।

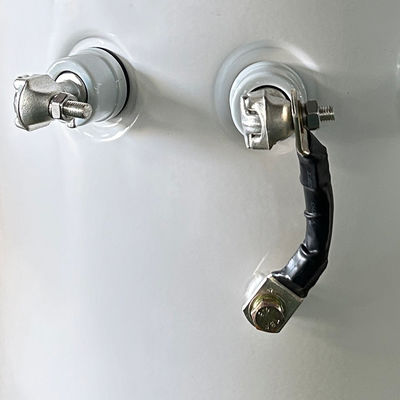

■आवश्यकतानुसार कम वोल्टेज स्पेड या क्लैंप प्रकार के टर्मिनल।
■कपड़े के किनारे पर पानी के प्रतिधारण को कम करने के लिए उचित सीलिंग सुनिश्चित करने के लिए कई कवर क्लैंप
उत्पाद चित्र
विनिर्देश
| सिंगल फेज पोल माउंटेड ट्रांसफार्मर | ||||||
| नामित क्षमता | उच्च वोल्टेज |
कम वोल्टेज |
कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा | दक्षता |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V या अन्य |
120-240 वोल्ट 240-480 वोल्ट 347V 600 वी |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
