| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-750/8.3 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
750kva 3 चरण पैड माउंट ट्रांसफार्मर 8320V से 480Y यूएल प्रमाणन Doe2016 ANSI IEEE मानकों
प्राथमिक वोल्टेज रेटिंगः 12.47kV या अन्य
माध्यमिक वोल्टेज रेटिंगः 208Y/120V या अन्य
एच.वी. टीएपी रेंजः ±2×2.5% या अन्य
कनेक्शन प्रकारः Dyn11/YNyn0 या अन्य
प्रकारः लूप फ़ीड/रेडियल फ़ीड
BIL: 30-150 kV
मानक: आईईईई, सीएसए, डीओई
नामित शक्तिः 750 kVA
प्रमाणपत्रः UL, cUL, CSA, ISO
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर फ़ीड प्रकार | रेडियल फ़ीड |
| चरण | तीन चरण |
| क्षमता | 750 केवीए |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 8320V |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | KNAN |
| प्रतिबाधा (सामान्य) | 5०-७.५% सामान्य |
| दक्षता मानक | DOE 2016, ANSI/IEEE |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 58 डीबीए |
| ऊंचाई रेटिंग | समुद्र तल से 1000 मीटर की ऊंचाई पर |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम | 88''-डब्ल्यू x 56''-डी x 63''-एच |
| वजन | 6400 पाउंड |
| दक्षता % | 99.25% |
| कोई भार हानि नहीं (वाट में) | +/- 980W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 6,450W |
चित्रित 750 केवीए पैड माउंट ट्रांसफार्मर अमेरिकी बाजार के लिए बारीकी से अनुकूलित है, एक लूप फ़ीड लेआउट का दावा करता है जो आईईईई और डीओई मानकों के अनुरूप है।8320V के प्राथमिक वोल्टेज और 480GrdY/277V के द्वितीयक वोल्टेज पर काम करना, 65 डिग्री सेल्सियस पर तापमान वृद्धि की सीमा के साथ और ओएनएएन शीतलन विधि का उपयोग करते हुए, यह खनिज तेल का उपयोग करता है।यह ट्रांसफार्मर अधिकतम सुरक्षा और विश्वसनीयता सुनिश्चित करता है.
संरचना
विनिर्देश
| उत्पाद विनिर्देश | ||||||||
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
| 75 | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||

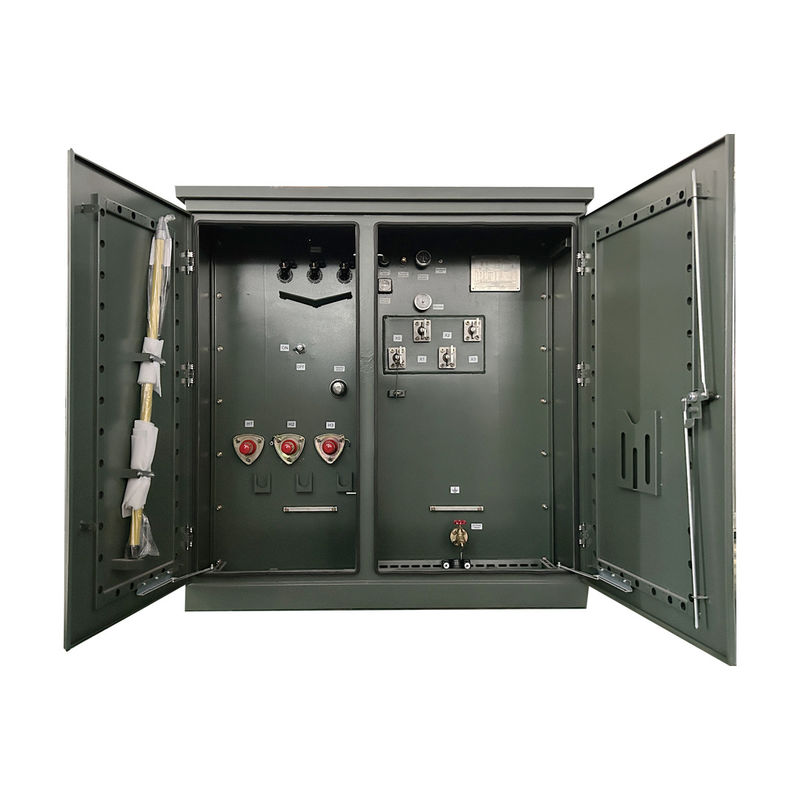

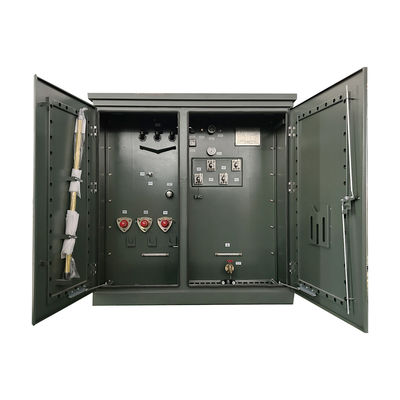

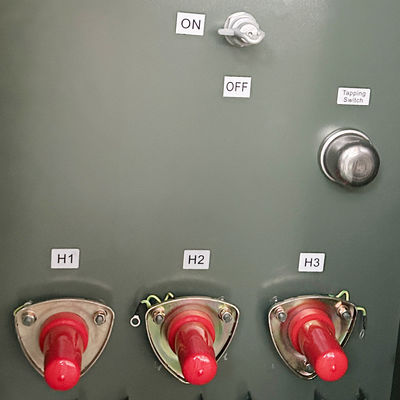

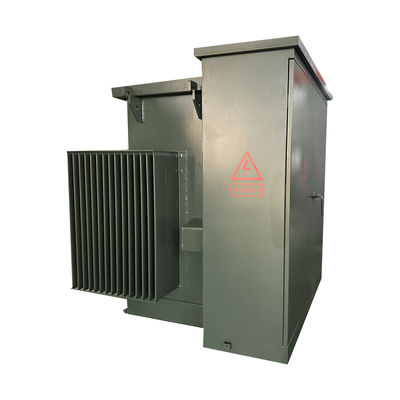

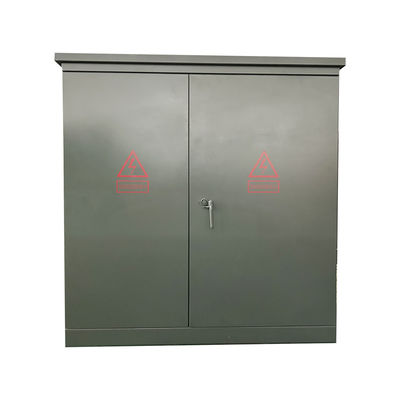

उत्पाद तस्वीरें
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
