| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-50/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

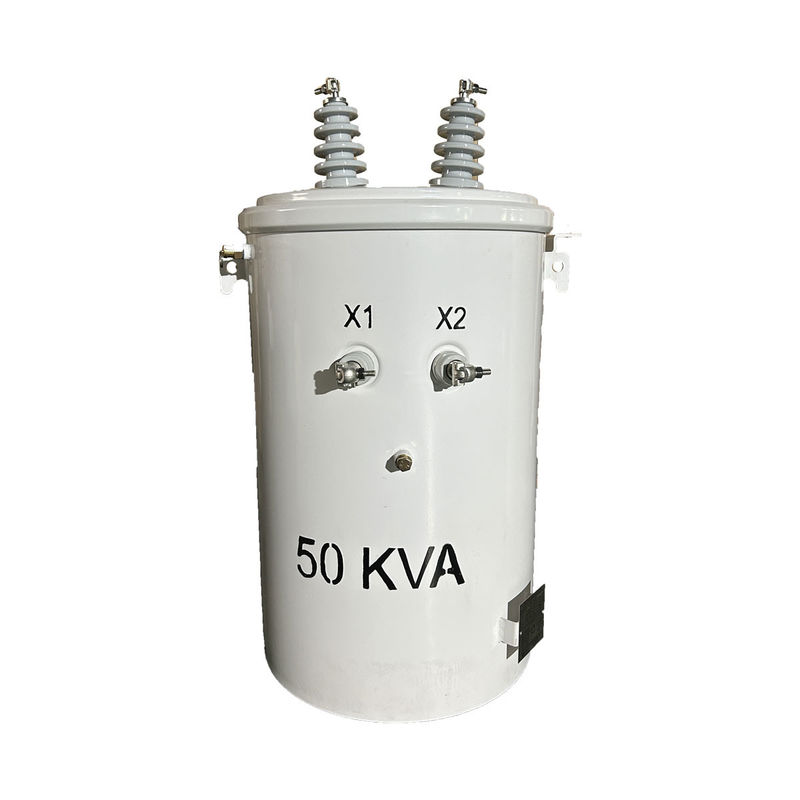

50KVA एकल चरण ध्रुव वितरण ट्रांसफार्मर तेल डुबोया 12470V से 277V
WINLEY ELECTRIC द्वारा निर्मित पोल-माउंटेड ट्रांसफार्मर में 10 kVA से 333 kVA तक की नामित क्षमता होती है, जो ANSI/IEEE C57, IEC60076 और अन्य मानकों को पूरा करती है,और डीओई और सीएसए दक्षता आवश्यकताओं को पूरा या उससे अधिकहमारे उत्पादों को बड़ी मात्रा में उत्तरी अमेरिका, मध्य और दक्षिण अमेरिका, और दक्षिण पूर्व एशिया जैसे बाजारों में निर्यात किया गया है, और व्यापक रूप से प्रशंसा की गई है।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| चरण | एकल चरण |
| क्षमता | 50 केवीए |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| माध्यमिक वोल्टेज | 277V |
| माध्यमिक फासोर | एकल चरण |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| इन्सुलेशन द्रव | FR-3 तेल - गैर पीसीबी तरल पदार्थ |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |
| दक्षता | 98९०% |

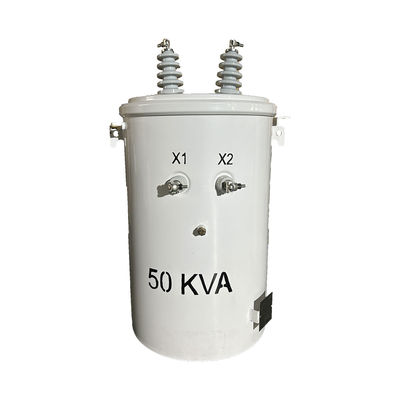

उत्पाद चित्र
सिंगल फेज पोल माउंटेड ट्रांसफार्मर संरचनात्मक विशेषताएं

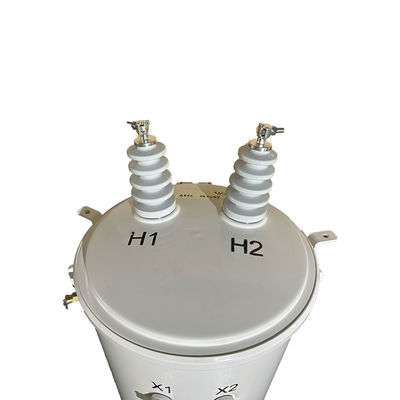

1टैंक के ढक्कनों में उच्च वोल्टेज वाले पोर्सिलेन बुशिंग होते हैं जो रिंग टर्मिनलों के साथ आते हैं, जो एल्यूमीनियम या तांबे के केबलों को समायोजित कर सकते हैं।
2टैंक कवर की गोल सिलाई संरचना तनाव वितरण और विश्वसनीय सील सुनिश्चित करती है।
3टैंक की दीवार पर रिंग बोल्ट कम वोल्टेज बुशिंग और टर्मिनल के रूप में कार्य करते हैं और टिन-प्लेट किए जाते हैं।
4यह आइटम एक दबाव राहत वाल्व के साथ आता है जो स्वयं सील करने में सक्षम है।
5एएनएसआई मानकों के अनुसार, ट्रांसफार्मर के ऊपर और नीचे के निलंबन हुक अनुपालन करते हैं।
6टैंक का ग्राउंड टर्मिनल रिंग बोल्ट ग्राउंड टर्मिनल है।
विनिर्देश
| सिंगल फेज पोल माउंटेड ट्रांसफार्मर | ||||||
| नामित क्षमता | उच्च वोल्टेज |
कम वोल्टेज |
कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा | दक्षता |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V या अन्य |
120-240 वोल्ट 240-480 वोल्ट 347V 600 वी |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
